[求助] MS 模型显示的原子表面粗糙不光滑问题 已有2人参与

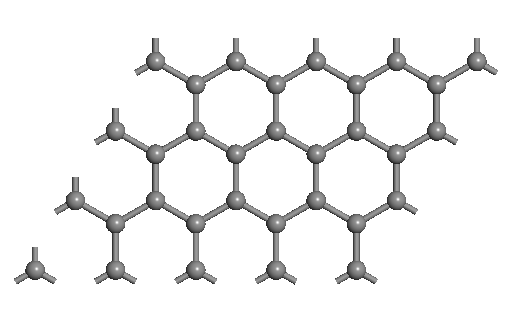

求高手指点，如题如图，MS castep显示的原子表面凸凹不平，截图后在文章中没法使用，不知道大家是怎么解决的？
我用的Mterials studio 6.0，有人说5.5 版本显示光滑，不知道是否真是这样，多谢指导！

MS 模型显示的原子表面粗糙不光滑问题
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-04-28 16:43:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

holystyle

木虫 (初入文坛)

【答案】应助回帖

感谢参与，应助指数 +1
1.在XSD文件下，右键点击打开display option，把quality调整到最高 2.右键打开lighting，把enable light 123 都选上 选择你要的光颜色 3.导出文件 file/export 文件类型选择bmp 点击option 把Use windows size取消掉 自己选择width 和height的像素值 像素越高越清晰
赞一下(2人) 回复此楼
MS
5楼2015-04-29 08:53:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wangyan6930

木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
liliangfang: 金币+1, 谢谢交流 2015-04-29 07:37:40
junhuisun: 金币+7, ★★★★★最佳答案, 非常感谢，Ms调节后画质感确实提高了很多。根据你的指导，我也安装了Jmol，正在学习，多谢了！ 2015-04-29 09:46:45
不要截图  export  拖到最后 bmp格式  选择 more调节   选择像素越高   图形越清楚   导出图片就可以   不能导出到桌面   应导出到其他盘  试一下吧

[ 发自小木虫客户端 ]
赞一下(1人) 回复此楼
4楼2015-04-29 02:05:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liqizuiyang

木虫 (著名写手)
引用回帖:
3楼: Originally posted by junhuisun at 2015-04-28 20:45:47
很感谢您的热情帮助，JMol这个软件还没用过没装，MS 软件可以调节吗？...

这个软件非常好上手，十分钟就能搞定。
赞一下(1人) 回复此楼
6楼2015-04-29 09:02:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

liqizuiyang

木虫 (著名写手)
导出成cif文件，用JMol打开，再调用POV-Ray渲染。

画质堪比游戏CG。
赞一下 回复此楼
2楼2015-04-28 17:35:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

junhuisun

铜虫 (正式写手)
引用回帖:
2楼: Originally posted by liqizuiyang at 2015-04-28 17:35:42
导出成cif文件，用JMol打开，再调用POV-Ray渲染。

画质堪比游戏CG。

很感谢您的热情帮助，JMol这个软件还没用过没装，MS 软件可以调节吗？
赞一下 回复此楼
3楼2015-04-28 20:45:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

junhuisun

铜虫 (正式写手)
引用回帖:
6楼: Originally posted by liqizuiyang at 2015-04-29 09:02:08
这个软件非常好上手，十分钟就能搞定。...

非常感谢，已安装，正在学习 多谢了！
赞一下 回复此楼
7楼2015-04-29 20:35:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

magicmonk

至尊木虫 (著名写手)
MS版本有点老啊，具体如何调节楼上有讲；如果是发文章的话，用MS足够了。
我用的7.0，不过听说8.0在画质方面有质的提升
赞一下 回复此楼
我们最深的恐惧不是我们能力不够，我们最深的恐惧是能力超越了极限。
8楼2015-05-02 12:31:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

guaiguaizhxd

木虫 (小有名气)
设置里面把opengl关闭就可以了
赞一下 回复此楼
FiatLux
9楼2015-05-02 16:03:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

junhuisun

铜虫 (正式写手)
引用回帖:
9楼: Originally posted by guaiguaizhxd at 2015-05-02 16:03:32
设置里面把opengl关闭就可以了

谢谢，不过结果勾选与否图像显示没什么变化呀？
赞一下 回复此楼
10楼2015-05-02 17:51:13
