[求助] 求助网格划分 已有5人参与

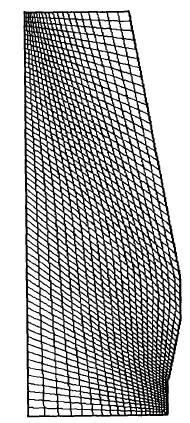

想求教一下这种网格是用什么软件画的，能用Gambit画么，比较急，都没有时间学习上手其他软件

求助网格划分
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-04-20 10:43:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wanxidetan

新虫 (初入文坛)
看文献说可以用边界自适应坐标体系，BFC画分，可不可以具体指导
赞一下 回复此楼
2楼2015-04-20 11:23:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

weiweilp

银虫 (初入文坛)

【答案】应助回帖

感谢参与，应助指数 +1
可以采用ICEM CFD划分。
赞一下 回复此楼
3楼2015-04-20 22:53:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lxmichacl

木虫 (知名作家)

【答案】应助回帖

感谢参与，应助指数 +1
可以使用icem进行网格划分

[ 发自小木虫客户端 ]
赞一下 回复此楼
MIKETOPHER.LI
4楼2015-04-20 23:47:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wanxidetan

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by weiweilp at 2015-04-20 22:53:40
可以采用ICEM CFD划分。

是不是在划分边的时候设定一定的增长比，然后再画面呢
赞一下 回复此楼
5楼2015-04-21 15:12:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wanxidetan

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by lxmichacl at 2015-04-20 23:47:56
可以使用icem进行网格划分

您好，请问是划分边网格的时候设置增长比么？
赞一下 回复此楼
6楼2015-04-21 16:20:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wyf184

铁杆木虫 (知名作家)

【答案】应助回帖

感谢参与，应助指数 +1
GAMBIT可以画，画的时候在设置边的时候设置好bias率就好了
赞一下 回复此楼
7楼2015-04-21 20:52:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yjf11230301

银虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
是个逻辑四边形，只是对应的两条边网格疏密的变化规律刚好想法，但是对应点数是相等的，可以用GAMBIT画出这种网格
赞一下 回复此楼
8楼2015-04-21 20:55:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lt7149

禁虫 (小有名气)
本帖内容被屏蔽
9楼2015-04-22 11:20:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

freeze010

银虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
用GAMBIT就可以话，你这个图形，左边线设置一个增长率，右边线设置另一个相反方向的增长率，然后划分面网格就可以了
赞一下 回复此楼
10楼2015-04-22 11:25:26
