[求助] fluent新手求助怎么划分网格

本人对CFD软件很不精通，无奈导师非要我做模拟，天天泪奔。现在刚开始做，就遇到划分网格的问题，憔悴好久了，请教高手稍加指点，提示点思路。。。。小妹万分感谢！！能提供的金币虽然不多，但若有哪位英雄豪杰拔刀相助，必将送上真心朋友兼铁粉一个。。。。

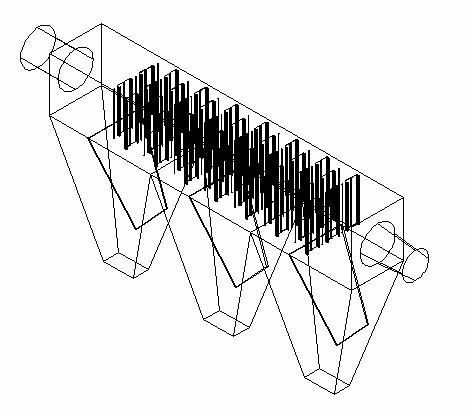

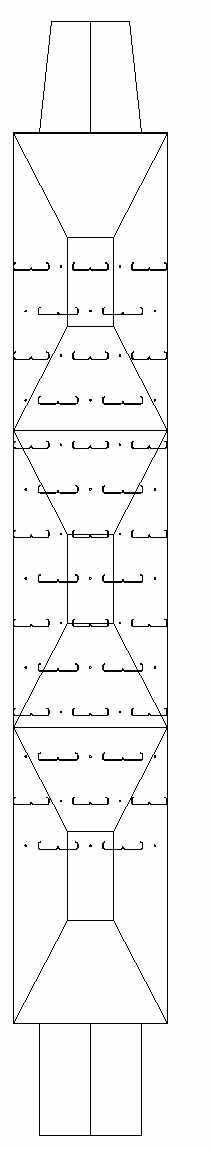

附要做东东的俯视图及立体图：
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-05-22 11:08:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

zjzsdu

木虫 (著名写手)
★ ★
xiegangmai: 金币+2, 鼓励讨论交流！ 2012-05-22 22:46:07
引用回帖:
3楼: Originally posted by yunqing25 at 2012-05-22 14:41:18:
我是做除尘器的，中间的是一排一排的收尘极板，形状为92/54/1515021_1337668140_459.jpg，我主要很困惑极板这样弯曲的形状，表面怎么来划分网格？极板表面空气的流动是一个重点，应该是一定要加密网格的吧？需要生

这个仁者见仁了，可以生成边界层，不过网格会很密的吧。这种曲面，个人感觉，如果要求质量较高的话还是分块画，各个曲面划分。先用四边形试下，不行的话用三角形试试。这个地方，着重注意下那几个弧面，如果网格不是足够细的话，会出现最后处理的不是弧面而是斜面。另外还要考虑下电脑的性能，以及画网格占据这么长时间值不值得。你可以直接用四面体画一个质量不高的，看看结果，然后再加密。好运~
赞一下(2人) 回复此楼
天空不留下我的痕迹，我却已经飞过
4楼2012-05-22 15:18:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

zjzsdu

木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
yunqing25: 金币+5, ★★★很有帮助, 谢谢，先按你说的试一下。。。 2012-05-22 14:16:35
xiegangmai: 金币+2, 谢谢参与！ 2012-05-22 22:45:49
split，把两个椎体单独画，下面的梯形体也split开，单独画，中间的，看的不是很明白，用四面体试下，不行的话，各个分开，单独画，四面体网格。质量可能不是很高，先画出来做个模拟看看效果，不行的话，再细化网格，祝你好运。
赞一下 回复此楼
天空不留下我的痕迹，我却已经飞过
2楼2012-05-22 13:23:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yunqing25

金虫 (小有名气)
引用回帖:
2楼: Originally posted by zjzsdu at 2012-05-22 13:23:54:
split，把两个椎体单独画，下面的梯形体也split开，单独画，中间的，看的不是很明白，用四面体试下，不行的话，各个分开，单独画，四面体网格。质量可能不是很高，先画出来做个模拟看看效果，不行的话，再细化网格，

我是做除尘器的，中间的是一排一排的收尘极板，形状为，我主要很困惑极板这样弯曲的形状，表面怎么来划分网格？极板表面空气的流动是一个重点，应该是一定要加密网格的吧？需要生成边界层什么的吗？
赞一下 回复此楼
3楼2012-05-22 14:41:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

天籁武风

木虫 (正式写手)
弯曲的形状应该是能收集更多的灰尘，极板表面前方网格加密，我不知道你说的是边界层还是说的边界条件
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

yunqing25
5楼2012-05-22 17:48:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yunqing25

金虫 (小有名气)
送鲜花一朵
引用回帖:
5楼: Originally posted by 天籁武风 at 2012-05-22 17:48:42:
弯曲的形状应该是能收集更多的灰尘，极板表面前方网格加密，我不知道你说的是边界层还是说的边界条件

我说的是边界层啊，因为我不懂怎么加密，看其他人说的边界层是一种加密的方法，所以…
我的那个弯曲形状很烦人的，请大侠指教。。。。
赞一下 回复此楼
6楼2012-05-23 10:13:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

天籁武风

木虫 (正式写手)
引用回帖:
6楼: Originally posted by yunqing25 at 2012-05-23 10:13:08:
我说的是边界层啊，因为我不懂怎么加密，看其他人说的边界层是一种加密的方法，所以…
我的那个弯曲形状很烦人的，请大侠指教。。。。

大侠就算了，一起学习吧，边界层加密是应该的，但是加密方法就不知道了
赞一下 回复此楼
7楼2012-05-23 18:07:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yunqing25

金虫 (小有名气)
引用回帖:
7楼: Originally posted by 天籁武风 at 2012-05-23 18:07:00:
大侠就算了，一起学习吧，边界层加密是应该的，但是加密方法就不知道了

额……
回复此楼
8楼2012-05-23 19:02:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

木木wh

木虫 (小有名气)
分区划分，设置interface。。
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

yunqing25
总有一种力量，让我继续前行
9楼2012-05-23 21:32:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hhucy

实习版主 (著名写手)

DOE锅炉工
好像布袋除尘器
回复此楼
人生那么多不确定，你怕什么
10楼2012-05-23 21:40:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
