应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 化学化工区 » 高分子 » 高分子化学 » 求助高分子DSC图谱分析
81/1返回列表
查看: 1323  |  回复: 7
只看楼主@他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

madboya

银虫 (正式写手)

[求助] 求助高分子DSC图谱分析已有1人参与

求助大神，刚接触DSC，不了解DSC图谱的解析，大神帮帮忙解析下哈，谢谢，谢谢!

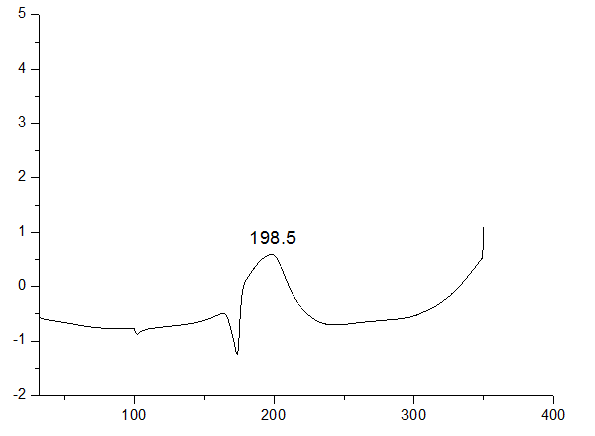

如下图：1. 100度左右的尖尖是什么情况
              2. 175度左右的峰是什么情况
              3. 200度左右的峰是熔融么
有没有分解峰啊？ 还有如果写文章的话，要提取哪些信息？ 比如聚合物稳定性？ 纯度？

求助高分子DSC图谱分析
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
及时宜自勉，岁月不待人
1楼2015-04-14 11:06:40
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

fyjqt

铁杆木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
madboya: 金币+10, ★★★★★最佳答案, 您好，请帮忙回复下楼下的问题呗，谢谢，谢谢 2015-04-14 16:08:28
紫百合LYL: 金币+3, 谢谢交流，欢迎常来高分子版！ 2015-04-14 19:46:24
1、确保你的曲线是消除热历史的（第二次升温），并给出实验条件（起止温度，升降温速率）
2、DSC不看分解，看分解去做TGA。你这个升到280度左右就可以了。
3、175度的向下峰是冷结晶，随后198度的是熔融。
4、100度左右的应该是热历史所带来的局部冷结晶，不确定，需要根据你的材料具体判断。
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

madboya
私下学术交流可以邮件corphere@gmail.com。站内消息有时会忽略。
2楼2015-04-14 11:15:42
 已阅   关注TA 给TA发消息 送TA红花 TA的回帖

madboya

银虫 (正式写手)
送红花一朵
引用回帖:
2楼: Originally posted by fyjqt at 2015-04-14 11:15:42
1、确保你的曲线是消除热历史的（第二次升温），并给出实验条件（起止温度，升降温速率）
2、DSC不看分解，看分解去做TGA。你这个升到280度左右就可以了。
3、175度的向下峰是冷结晶，随后198度的是熔融。
4、10 ...

您好，我想问一下，如果数据写在文章里面，该如果表述啊，(不能把图谱一附，写上DSC data is shown in Fig. SX ).  谢谢啊
赞一下 回复此楼
及时宜自勉，岁月不待人
3楼2015-04-14 11:26:01
 已阅   关注TA 给TA发消息 送TA红花 TA的回帖

fyjqt

铁杆木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★
madboya: 金币+5, ★★★★★最佳答案, 非常感谢！！！ 2015-04-15 10:23:08
引用回帖:
3楼: Originally posted by madboya at 2015-04-14 11:26:01
您好，我想问一下，如果数据写在文章里面，该如果表述啊，(不能把图谱一附，写上DSC data is shown in Fig. SX ).  谢谢啊...

格式和说法，你随便搜两三篇篇有DSC数据的文章，按照里面说就行了。
具体的表述看你的文章需要什么样的信息。
如果你只要DSC熔融曲线的话，需要说清的大致有：
1、实验条件，为什么这么做。通常是选定熔点后做升、降、升三步，取第三步的数据。如果需要分析加工的热历史信息，则选第一步的数据。
2、熔点、结晶度（看需要）。
3、冷结晶情况。
如果是未知样表征的话，基本就是上面这些。但未知样一边拿还要放结晶曲线。
如果是性能讨论，就比较复杂了，需要结合其他表征，并且对材料内部结构有比较深的了解，情况很多。如果是这类，根据具体情况你咨询你的导师吧，这里说清楚就是写一本书了。
赞一下(1人) 回复此楼
私下学术交流可以邮件corphere@gmail.com。站内消息有时会忽略。
4楼2015-04-15 09:40:03
 已阅   关注TA 给TA发消息 送TA红花 TA的回帖

madboya

银虫 (正式写手)
引用回帖:
4楼: Originally posted by fyjqt at 2015-04-15 09:40:03
格式和说法，你随便搜两三篇篇有DSC数据的文章，按照里面说就行了。
具体的表述看你的文章需要什么样的信息。
如果你只要DSC熔融曲线的话，需要说清的大致有：
1、实验条件，为什么这么做。通常是选定熔点后做升 ...

您好，我这个是一个聚合物，您能看出来这个的Tg是多少么？
赞一下 回复此楼
及时宜自勉，岁月不待人
5楼2015-04-15 14:47:37
 已阅   关注TA 给TA发消息 送TA红花 TA的回帖

madboya

银虫 (正式写手)
引用回帖:
4楼: Originally posted by fyjqt at 2015-04-15 09:40:03
格式和说法，你随便搜两三篇篇有DSC数据的文章，按照里面说就行了。
具体的表述看你的文章需要什么样的信息。
如果你只要DSC熔融曲线的话，需要说清的大致有：
1、实验条件，为什么这么做。通常是选定熔点后做升 ...

您好，可以看出这个聚合物的Tg么？
赞一下 回复此楼
及时宜自勉，岁月不待人
6楼2015-04-16 13:25:51
 已阅   关注TA 给TA发消息 送TA红花 TA的回帖

ShaneMatt

金虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
madboya: 金币+8, ★★★很有帮助, 谢谢兄台的指点迷津 2015-04-16 20:51:00
100度那个是玻璃化温度，没有消除热历史，那个尖是热焓松弛，热历史消除完全的话，那个尖会没有，只是一个玻璃化温度台阶

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
7楼2015-04-16 14:52:16
 已阅   关注TA 给TA发消息 送TA红花 TA的回帖

madboya

银虫 (正式写手)
引用回帖:
4楼: Originally posted by fyjqt at 2015-04-15 09:40:03
格式和说法，你随便搜两三篇篇有DSC数据的文章，按照里面说就行了。
具体的表述看你的文章需要什么样的信息。
如果你只要DSC熔融曲线的话，需要说清的大致有：
1、实验条件，为什么这么做。通常是选定熔点后做升 ...

请问一下，我导师说后面那个峰没有出完，后面的峰应该是分解峰，我想问一下，有没有必要把后面的峰做完，我们已经做了TGA的测试，谢谢啊！！
赞一下 回复此楼
及时宜自勉，岁月不待人
8楼2015-04-19 17:17:43
 已阅   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 madboya 的主题更新
81/1返回列表
信息提示
关闭
请填处理意见
关闭
