应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 化学化工区 » 高分子 » 测试表征 » 【求助】DSC结果分析
北京石油化工学院2026年研究生招生接收调剂公告
201/1返回列表
查看: 3771  |  回复: 19
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

peaker

铁杆木虫 (著名写手)

[交流] 【求助】DSC结果分析

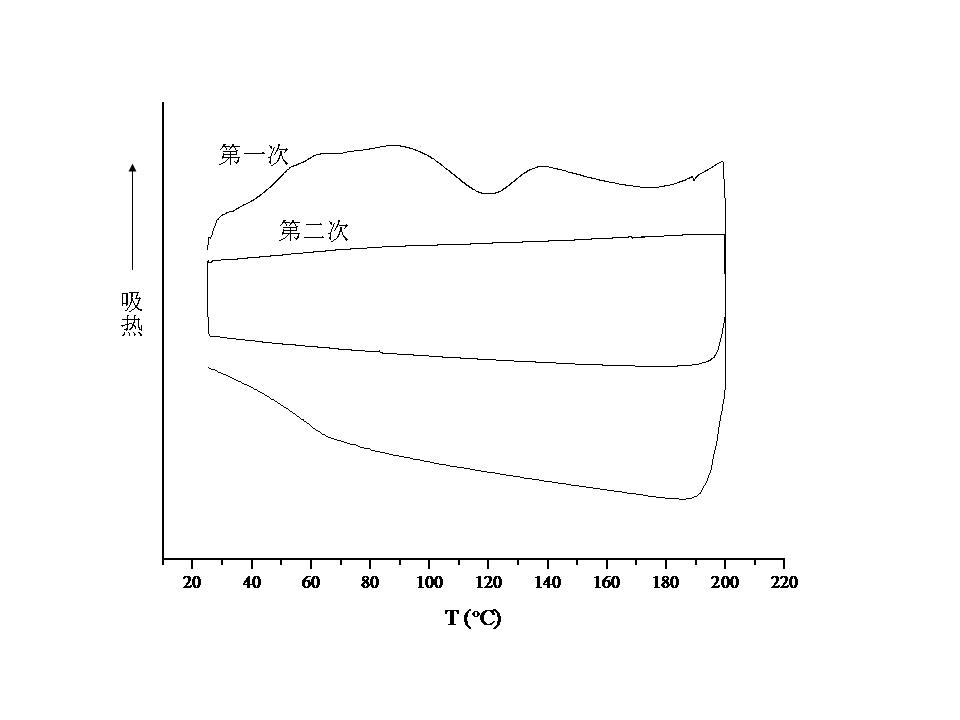

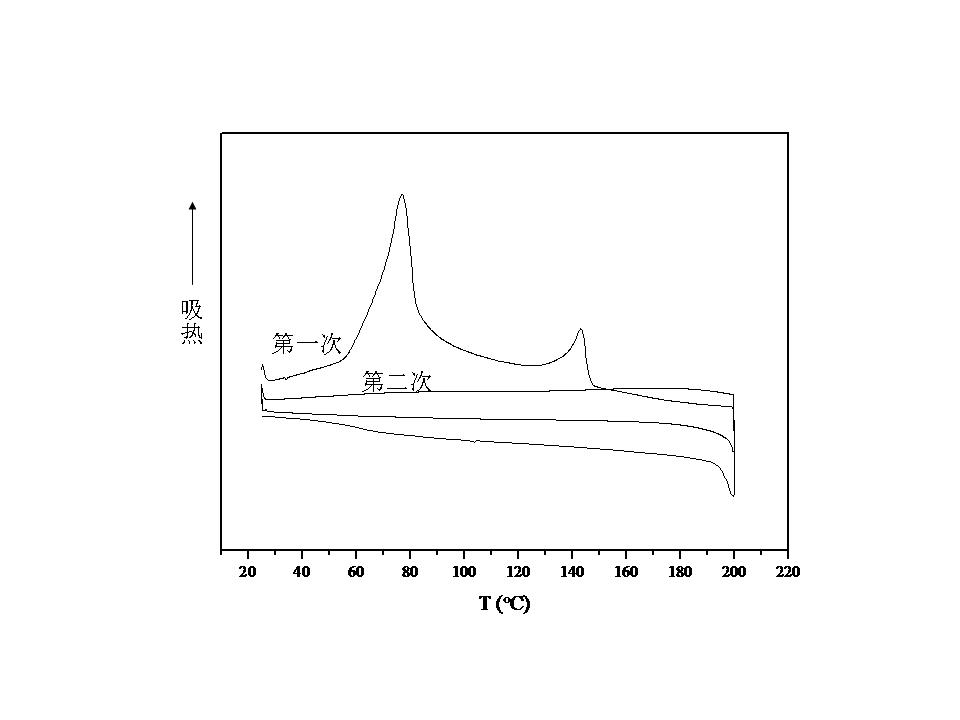

制备了一种交联共聚物，XRD表征说明是结晶的，但DSC第二次加热时为什么吸热峰都消失了呢？谢谢！
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2011-01-04 13:06:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

glq

金虫 (小有名气)
★
peaker(金币+1): 2011-01-04 15:41:36
dashyi(金币+1):欢迎交流 2011-01-05 10:12:30
会不会固化完全了？
主要DSC使用的样品较少，更容易完全固化
赞一下(1人) 回复此楼
3楼2011-01-04 14:10:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

vmuch520

至尊木虫 (文坛精英)
★
dashyi(金币+1):欢迎交流 2011-01-04 14:55:38
peaker(金币+5): 2011-01-04 15:41:50
给的信息不够。
交联我也不太懂。

制备后是通过沉淀得到的样品吧，白色？所以是结晶的，XRD也说明。
第一次升温是结晶的熔融。而且我觉得第一个吸热峰（50C左右）像是Tg转变，这点可从两个样品的降温过程也能看出。
升温后样品被熔融，冷却（多少降温速率？）应该变成非晶。在接着的第二次升温中，可能你的样品结晶较慢，升温中无法结晶。也可能向楼上说的，固化了。无法结晶。你的样品在做完DSC后，打开坩埚看看是什么状态？
你参考参考。我说的只是一种可能。
赞一下(1人) 回复此楼
4楼2011-01-04 14:45:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peaker

铁杆木虫 (著名写手)
多谢楼上回复！是聚合完后用沉淀剂沉淀得到的白色粉末，升降温速度都是5度每分钟，这两个样品是不同的单体和交联剂投料比制备的，为什么第二个样品的两个峰是大包峰而不是尖峰？第二个样品具有物理凝胶的现象，而第一个样品没有，我想看看是不是由于氢键造成的？用红外和核磁表征了，但都没有拿到可靠的结果。
赞一下 回复此楼
5楼2011-01-04 15:52:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

vmuch520

至尊木虫 (文坛精英)
peaker(金币+2): 2011-01-05 09:04:12
你的聚合物含有形成氢键（羟基、氨基……）的条件吗？比如类似于聚酰胺、纤维素之类？
你是想证明两种单体是否形成共聚成交联共聚物吗？你这两种单体各自形成的均聚物的熔融温度是否分别是80C和140C左右阿？
赞一下 回复此楼
6楼2011-01-04 18:16:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peaker

铁杆木虫 (著名写手)
我是将一种单体和交联剂(含两个双键)进行无规共聚，发现当单体和交联剂的投料比在某一范围时，所得的共聚物能形成物理凝胶，具有温度响应性，现在想证明形成物理凝胶的驱动力是否是氢键？虽然单体和交联剂都没有氨基或羟基，我们已经证明了单体的一个碳上的氢很活泼，有能形成氢键的可能，想用DSC来表征一下，不知道为什么第二个样品出的峰是大包峰，什么情况下出现这样的峰呢？一般熔融吸热峰都是尖峰啊？多谢指点！
赞一下 回复此楼
7楼2011-01-05 09:16:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

vmuch520

至尊木虫 (文坛精英)
peaker(金币+5): 2011-01-05 12:43:30
引用回帖:
Originally posted by peaker at 2011-01-05 09:16:12:
我是将一种单体和交联剂(含两个双键)进行无规共聚，发现当单体和交联剂的投料比在某一范围时，所得的共聚物能形成物理凝胶，具有温度响应性，现在想证明形成物理凝胶的驱动力是否是氢键？虽然单体和交联剂都没有氨 ...

尖峰宽峰，更熔程有关，就像你把尖峰拉开看是不是也是宽峰了，因为是沉淀时的结晶和热结晶不同，这峰的形状应该跟样品分子量等等之类的因素的有关。
不好意思，我说了等于 没说。
呵呵，你这些信息我还是不知道怎么解决你的问题，看起来很复杂哦，帮不了你了。自己好好找找资料文献之类的吧。呵呵。
赞一下 回复此楼
8楼2011-01-05 11:03:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peaker

铁杆木虫 (著名写手)
非常感谢楼上的回帖！如果要表征氢键相互作用，那么DSC能检测到吗？会出什么样的峰呢？谢谢！
赞一下 回复此楼
9楼2011-01-05 12:46:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

vmuch520

至尊木虫 (文坛精英)
peaker(金币+2): 2011-01-05 13:19:20
引用回帖:
Originally posted by peaker at 2011-01-05 12:46:53:
非常感谢楼上的回帖！如果要表征氢键相互作用，那么DSC能检测到吗？会出什么样的峰呢？谢谢！

我强调下，我觉得：
氢键在DSC或许能或许不能被检测到。氢键的键能还是比较小，不像分解或固化这种化学键的破坏或形成在DSC热流上是有所体现的。

你所说的热响应性是在哪个步骤，沉淀前？沉淀出来物理状态跟刚反应结束时应该有所差别的。

不知道你有没把所有因素过程都考虑了。文献中没有相关类似的研究内容和研究方法吗？
赞一下 回复此楼
10楼2011-01-05 13:00:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peaker

铁杆木虫 (著名写手)
热响应性是在沉淀前，沉淀后由于是交联聚合物所以不好溶解，用的是甲醇做溶剂，本来应该要表征溶液中的相互作用，但溶液中我们试过了都不太理想，所以用沉淀后的固体来表征，文献一般用二维红外和核磁来表征的。
赞一下 回复此楼
11楼2011-01-05 13:18:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

vmuch520

至尊木虫 (文坛精英)
引用回帖:
Originally posted by peaker at 2011-01-05 13:18:31:
热响应性是在沉淀前，沉淀后由于是交联聚合物所以不好溶解，用的是甲醇做溶剂，本来应该要表征溶液中的相互作用，但溶液中我们试过了都不太理想，所以用沉淀后的固体来表征，文献一般用二维红外和核磁来表征的。

阿？真是阿？！你这响应性是在沉淀前，可是你把它沉淀出来，研究沉淀物的性质跟原来明显不是一回事了。

得好好想想啊
赞一下 回复此楼
12楼2011-01-05 13:25:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

vmuch520

至尊木虫 (文坛精英)
热响应性是指升温或降温会有状态之类的变化？
赞一下 回复此楼
13楼2011-01-05 13:27:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peaker

铁杆木虫 (著名写手)
对的，就是升降温可以实现sol-gel转变，现在很困惑溶液中的相互作用很难表征，变温红外和核磁结果都不理想，正愁ing
赞一下 回复此楼
14楼2011-01-05 13:35:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

vmuch520

至尊木虫 (文坛精英)
引用回帖:
Originally posted by peaker at 2011-01-05 13:35:19:
对的，就是升降温可以实现sol-gel转变，现在很困惑溶液中的相互作用很难表征，变温红外和核磁结果都不理想，正愁ing

这种转变是可逆的吗？相互作用也不一定是氢键阿，可能有其他？

流变测试或许是一种方法吧？总之，方法总会是有的，好好想想看看。这种转变的文献好像不少啊，不管是热、还是PH响应性的，都好像挺有意思的。
赞一下 回复此楼
15楼2011-01-05 15:13:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

vmuch520

至尊木虫 (文坛精英)
peaker(金币+5): 2011-01-05 18:47:09
引用回帖:
Originally posted by peaker at 2011-01-05 09:16:12:
我是将一种单体和交联剂(含两个双键)进行无规共聚，发现当单体和交联剂的投料比在某一范围时，所得的共聚物能形成物理凝胶，具有温度响应性，现在想证明形成物理凝胶的驱动力是否是氢键？虽然单体和交联剂都没有氨 ...

一种单体和交联剂(含两个双键)进行无规共聚？确定形成交联的网络结构了，结构搞清楚没？如果结构不明确不利于后续的研究
赞一下 回复此楼
16楼2011-01-05 15:18:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peaker

铁杆木虫 (著名写手)
流变测过了，是具有温敏性的凝胶，肯定是形成了交联的网络，我们有前期的工作，只是以前制备的都没有温敏性，也不能形成凝胶，这一次现象比较有意思，就是表征难啊，具有响应性的凝胶方面的文献很多，一般都是氢键，静电，范德华力，结晶微区等，我们现在就是想弄清楚形成凝胶的驱动力到底是什么作用力，和文献相比我们的体系比较特殊，还是慢慢想办法吧
赞一下 回复此楼
17楼2011-01-05 18:55:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yhz2005

木虫 (职业作家)
peaker(金币+5): 2011-01-18 16:00:27
说下我的看法，第一个谱图是两个吸热峰，应该是熔融吸热。可能第二次后没有形成结晶，就没再出现吸热峰。
第二个谱图，我个人认为是在120度左右出现了一个交联放热峰，而不是楼主所说的吸热峰。
赞一下 回复此楼
18楼2011-01-16 18:25:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peaker

铁杆木虫 (著名写手)
你是指120度左右其实是个向下的放热峰？那前面的大包峰就是基线了，为什么那么不平，不知氢键破坏在DSC曲线中是什么样的峰？
赞一下 回复此楼
19楼2011-01-18 16:03:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yhz2005

木虫 (职业作家)
引用回帖:
Originally posted by peaker at 2011-01-18 16:03:38:
你是指120度左右其实是个向下的放热峰？那前面的大包峰就是基线了，为什么那么不平，不知氢键破坏在DSC曲线中是什么样的峰？

起码我是这样认为的，前面的你说的大包峰就是基线，基线的不平和仪器有关系的，我见过好多测试前50度的基线都不平的。
赞一下 回复此楼
20楼2011-01-18 19:31:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
简单回复
zyxme2楼
2011-01-04 13:19   回复
相关版块跳转 我要订阅楼主 peaker 的主题更新
201/1返回列表
普通表情 龙 兔 虎 猫 高级回复 (可上传附件)
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 复试调剂 +12 呼呼？~+123456 2026-04-05 12/600 2026-04-05 14:15 by shanshui11
[考研] 359求调剂22408 +3 123456789qw 2026-03-31 3/150 2026-04-05 10:09 by zhq0425
[考研] 求调剂 +3 小沢 2026-04-03 3/150 2026-04-05 09:10 by sihailian3
[考研] 083200 333求调剂 +3 十二！！ 2026-04-04 3/150 2026-04-05 08:28 by barlinike
[考研] 一志愿郑大0705求调剂 +3 橘十一 2026-04-02 4/200 2026-04-05 00:05 by chongya
[考研] 26考研调剂0710 0860 +9 补补不补 2026-04-03 14/700 2026-04-04 23:32 by 果冻大王
[考研] 考研调剂 +6 15615482637 2026-04-04 6/300 2026-04-04 22:43 by yu221
[考研] 材料调剂 +18 一样YWY 2026-04-02 19/950 2026-04-04 22:14 by hemengdong
[考研] 283求调剂 +4 mcbbc 2026-04-03 5/250 2026-04-04 20:51 by imissbao
[考研] 0856调剂 +8 曲听筠 2026-03-30 8/400 2026-04-04 08:46 by tianyyysss
[考研] 学硕288调剂!!! +3 小王xw123 2026-04-03 3/150 2026-04-03 21:20 by 啵啵啵0119
[考研] 数一英一285求调剂 +7 AZMK 2026-04-03 9/450 2026-04-03 13:03 by ms629
[考研] 085600 295分求调剂 +19 W55j 2026-03-30 23/1150 2026-04-03 09:53 by 千千运气
[考博] 申博求助 +3 Reee1Llll 2026-04-01 3/150 2026-04-02 22:29 by 这是一个无聊的�
[考研] 农学考研求调剂 +3 dkdkxm 2026-04-01 3/150 2026-04-02 16:04 by wangjagri
[考研] 材料调剂 +12 一样YWY 2026-04-01 12/600 2026-04-02 00:21 by 百秒光年
[考研] 307分求调剂 +14 (o~o) 2026-03-31 15/750 2026-04-01 20:43 by longlotian
[考研] 085600 一志愿9 总分351 求调剂学校 +7 czhcz 2026-03-31 9/450 2026-04-01 19:24 by 无际的草原
[考研] 一志愿西交大080500材料学硕349 +6 jqx1258 2026-03-31 7/350 2026-03-31 21:08 by yuq
[考研] 材料专硕 085600求调剂 +7 BBQ233 2026-03-30 7/350 2026-03-30 17:44 by oooqiao
信息提示
关闭
请填处理意见
关闭
