应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 晶体 » 测试表征 » 求助热分析曲线解释
61/1返回列表
查看: 2551  |  回复: 5
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看
本帖产生 1 个 CMEI ，点击这里进行查看

purpleboy623

木虫 (正式写手)

[求助] 求助热分析曲线解释

一个有机化合物的热分析结果
如何解释DSC中的两个峰？同时附有TG。

新手，求助！！

谢谢！！

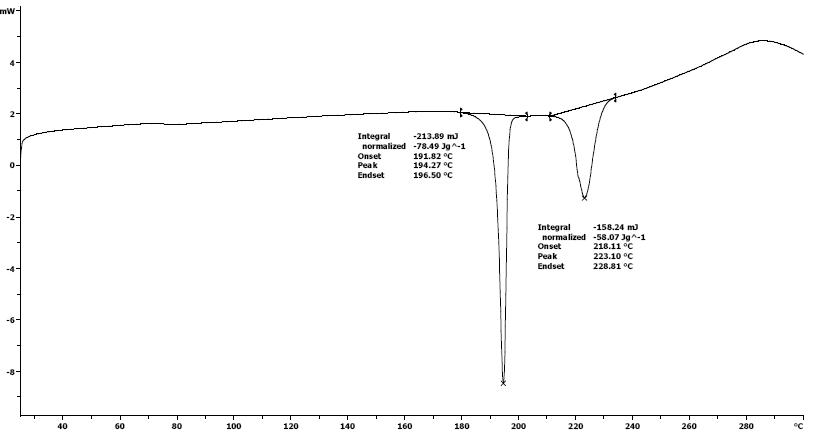

DSC

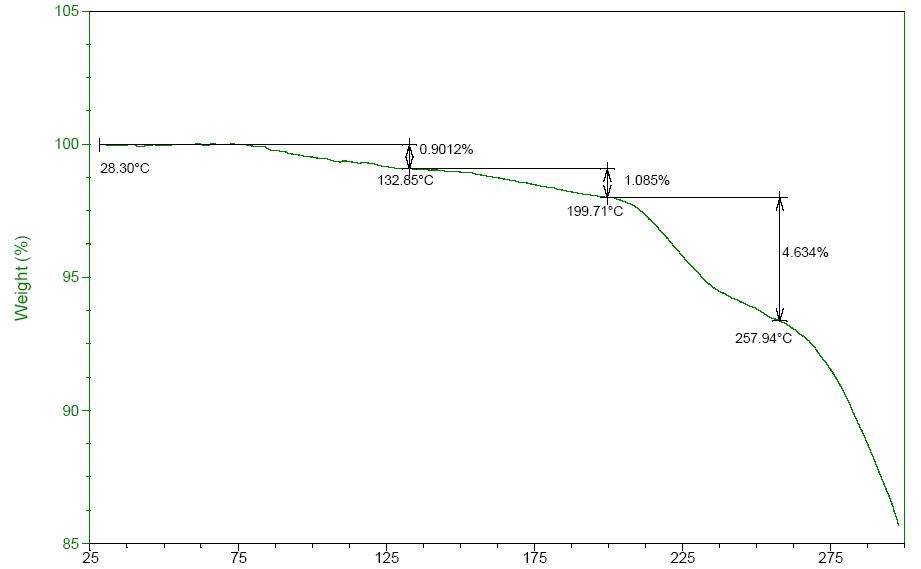

TG
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
命由己造，相由心生，世间万物皆是化相，心不动，万物皆不动，心不变，万物皆不变。　
1楼 2011-12-21 16:43:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖置顶 ( 共有1个 )

figo9078

铜虫 (小有名气)

【答案】应助回帖

★
感谢参与，应助指数 +1
huangjr(金币+1, CMEI+1): 感谢应助~ 2012-01-04 18:15:30
对照你的TG和DSC图谱，DSC图在191有一吸热峰，应该对应你的TG上4.6%的那段失重，化合物中的一种物质先融化分解掉。然后，DSC上的第二个吸热峰对应TG上258度后的失重，表明化合物中另一种物质分解。也就是说你的化合物可能不纯，里面有两种物质。TG上199度前的1.9%的失重，可能是你的化合物中有残留溶剂造成的，所以分析数据时写成一段失重即可。
这只是猜测，如果要确定还得通过设计实验证明，具体可以再交流！
赞一下(1人) 回复此楼
2楼2012-01-04 17:10:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

purpleboy623

木虫 (正式写手)
引用回帖:
楼: Originally posted by figo9078 at 2012-01-04 17:10:19:
对照你的TG和DSC图谱，DSC图在191有一吸热峰，应该对应你的TG上4.6%的那段失重，化合物中的一种物质先融化分解掉。然后，DSC上的第二个吸热峰对应TG上258度后的失重，表明化合物中另一种物质分解。也就是说你的化 ...

谢谢你的答复。可以确定的是这个化合物的纯度在99%以上，如果说有另一种物质，只可能是起始化合物发生化学变化产生
赞一下 回复此楼
命由己造，相由心生，世间万物皆是化相，心不动，万物皆不动，心不变，万物皆不变。　
3楼2012-01-04 17:18:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

figo9078

铜虫 (小有名气)

【答案】应助回帖

★
huangjr(金币+1): 感谢应助~ 2012-01-04 18:16:00
你确定它是纯的，但是你的DSC曲线上有两个融化峰，所以还有一种可能就是你的样品在放置过程中发生了晶型的转变，也就是说其中有两种晶型，所以导致两个熔点峰的出现。。不然无法解释他是纯的，因为你TG上除去溶剂失重外，其他失重还有两段，只能说明是两种物质或者是一种物质的两个晶型！
赞一下(2人) 回复此楼
4楼2012-01-04 17:25:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xhtangxh

木虫 (著名写手)

有木有虫

【答案】应助回帖

感谢参与，应助指数 +1
2楼的分析可能不对喔！确定TG各失重段的温度区间最好用DTG曲线。TG上200~258度之间实际上是两段失重曲线叠加成的，这两段曲线的交点约在235度处，DSC上的第二个吸热峰对应TG上200~235度区间而不是258度后的失重，两段失重应该分开算才能有正确的解释。样品是否含结晶水？如果不是，估计是发生热分解反应或升华了，因为单纯发生晶型转变是不可能出现失重的。
DSC图纵轴上应标明吸热、放热方向。
赞一下(2人) 回复此楼
5楼2012-01-05 12:39:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Andyzhu0919

金虫 (正式写手)

【答案】应助回帖

有问题请教楼主，你那个DSC图谱分析的时候峰的面积是怎么取的啊？是手动的还是自动出来的？我感觉如果手动的话应该是有误差的吧？刚接触这个软件，真心不会使用。
赞一下 回复此楼
我愿用一辈子的快乐换回你现在的悲伤
6楼2012-07-27 10:35:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 purpleboy623 的主题更新
61/1返回列表
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 调剂 +8 调剂的考研学生 2026-03-09 8/400 2026-03-15 22:14 by Winj1e
[考研] 东南大学364求调剂 +3 JasonYuiui 2026-03-15 3/150 2026-03-15 18:57 by 无际的草原
[考研] 321求调剂 +3 大米饭！ 2026-03-15 3/150 2026-03-15 17:48 by 哈哈哈哈嘿嘿嘿
[考研] 311求调剂 +3 26研0 2026-03-15 3/150 2026-03-15 09:12 by JourneyLucky
[考研] 267一志愿南京工业大学0817化工求调剂 +5 SUICHILD 2026-03-12 5/250 2026-03-14 14:53 by jean5056
[考研] 330求调剂 +3 ?酱给调剂跪了 2026-03-13 3/150 2026-03-14 10:13 by JourneyLucky
[考研] 化学工程321分求调剂（南京工业，浙江工业） +3 大米饭！ 2026-03-09 4/200 2026-03-14 02:34 by JourneyLucky
[考研] 求调剂，药学 +3 归零lbm 2026-03-09 5/250 2026-03-14 02:21 by JourneyLucky
[考研] 085600求调剂 +3 a邵星池 2026-03-09 3/150 2026-03-14 01:32 by JourneyLucky
[考研] 一志愿安徽大学材料工程专硕313分，求调剂的学校 +8 Yu先生 2026-03-10 10/500 2026-03-14 01:04 by JourneyLucky
[考研] 308求调剂 +3 是Lupa啊 2026-03-10 3/150 2026-03-14 00:30 by JourneyLucky
[考研] 311求调剂 +5 牛乳糖的卡卡 2026-03-10 5/250 2026-03-14 00:05 by JourneyLucky
[考研] 281求调剂 +9 Koxui 2026-03-12 11/550 2026-03-13 20:50 by Koxui
[考研] 332求调剂 +3 Zz版 2026-03-13 3/150 2026-03-13 20:36 by 18595523086
[考研] 307求调剂 +5 超级伊昂大王 2026-03-12 5/250 2026-03-13 15:56 by 棒棒球手
[考研] 0856化学工程280分求调剂 +4 shenzxsn 2026-03-11 4/200 2026-03-13 11:55 by ymwdoctor
[考研] 材料调剂，307分 +13 张泳铭1 2026-03-09 17/850 2026-03-13 11:09 by 薛云鹏
[考博] 福州大学杨黄浩课题组招收2026年专业学位博士研究生，2026.03.20截止 +3 Xiangyu_ou 2026-03-12 3/150 2026-03-13 09:36 by duanwu655
[考研] 研究生招生 +3 徐海涛11 2026-03-10 7/350 2026-03-12 14:26 by 徐海涛11
[考博] 读博申请 +5 感dd 2026-03-10 7/350 2026-03-11 17:02 by QGZDSYS
信息提示
关闭
请填处理意见
关闭
