ANSYS 点焊仿真接触单元网格划分求助
|
|

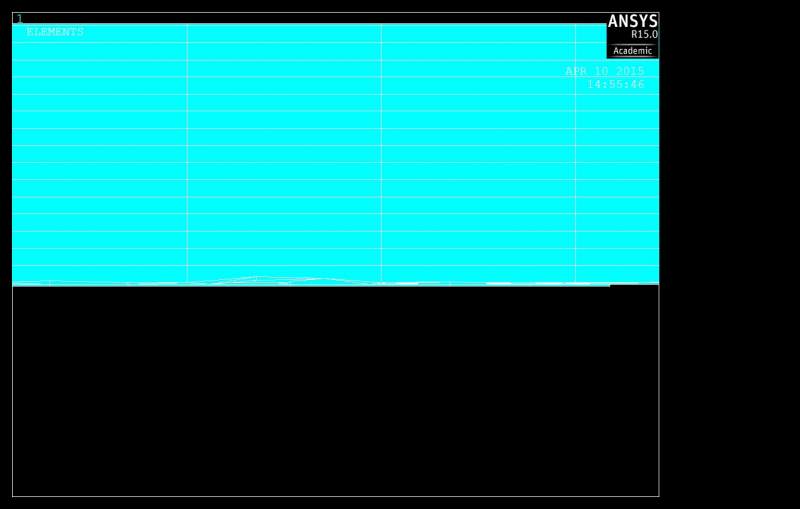

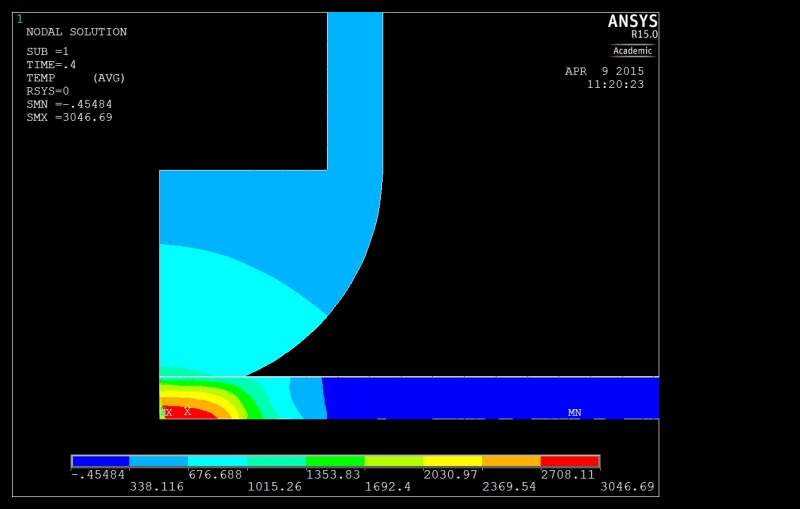

现在用GUI模拟点焊的电流施加的过程。为热-电耦合单元plane67 在工件上下画出了一层镀锌滤出层和接触单元。 图中所示为1/4对称关系。施加载荷，电流，电压约束，热传导系数，耦合电极上端面电压之后。 计算出现温度负数。感觉是自己网格画的不对。因为接触单元的厚度一般为工件厚度的1/20或1/40，相对比较瘦长。 而且划分出的单元总会破环原来的区域。 我现在感觉到的要更改的地方是把工件上一下细长的单元细化，但是这些畸形的三角形区域不知道如何下手。 另外还有什么地方可能会造成温度的负值错误呢？ 请多指教  Spotwelding temperature field.jpg  Distorted mesh area on workpiece.jpg  Mesh scheme.jpg |
