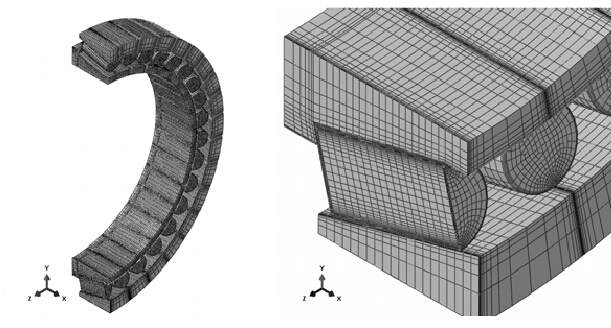

本人一直用的是ANSYS12.1经典界面，现在要算一个轴承滚子与内外圈接触的问题，需要接触线附近的网格很密，其他地方网格比较少，如图上所示的。
试着以接触线为轴线做了一个圆柱面，把体分割一下，还是划不出来，感觉ANSYS划分网格很难用。。。
有没有大神指导一下，用什么能划出图上的网格。谢谢。

网格划分和细化问题
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-03-30 15:40:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zc19910822

木虫 (初入文坛)
有没有人能解释一下怎么细化网格啊，拜托。。。。。。
赞一下 回复此楼
2楼2015-03-31 12:31:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Ben2004

新虫 (初入文坛)
圆柱像是用了流体里的边界层网格

[ 发自小木虫客户端 ]
赞一下 回复此楼
3楼2015-03-31 12:56:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

DengSiying

铁虫 (初入文坛)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
zc19910822: 金币+10, ★★★很有帮助 2015-04-02 19:53:17
Hypermesh应该可以画出来的，它有一个偏置的选项，也可以手动划分，可以尝试。
赞一下 回复此楼
4楼2015-03-31 16:36:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zc19910822

木虫 (初入文坛)
引用回帖:
4楼: Originally posted by DengSiying at 2015-03-31 16:36:52
Hypermesh应该可以画出来的，它有一个偏置的选项，也可以手动划分，可以尝试。

你好，在hypermesh里划分完导入ANSYS还存在点线面吗？因为还要定义接触面，在面上施加约束载荷什么的，请问可否实现？
赞一下 回复此楼
5楼2015-04-02 12:18:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

DengSiying

铁虫 (初入文坛)
引用回帖:
5楼: Originally posted by zc19910822 at 2015-04-02 12:18:31
你好，在hypermesh里划分完导入ANSYS还存在点线面吗？因为还要定义接触面，在面上施加约束载荷什么的，请问可否实现？...

对于ANSYS不是很熟悉，但是我了解到一些方法，楼主不妨先用简单的模型试一下；在HM中划分完网格后，选中接口为ANSYS，然后一定要给单元附上材料、属性和单元类型，不然就会只有节点信息，没有单元信息，然后导出ANSYS可读的db文件，再试着加载。
赞一下 回复此楼
6楼2015-04-02 14:20:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zc19910822

木虫 (初入文坛)
引用回帖:
6楼: Originally posted by DengSiying at 2015-04-02 14:20:01
对于ANSYS不是很熟悉，但是我了解到一些方法，楼主不妨先用简单的模型试一下；在HM中划分完网格后，选中接口为ANSYS，然后一定要给单元附上材料、属性和单元类型，不然就会只有节点信息，没有单元信息，然后导出AN ...

嗯，十分感谢你。
回复此楼
7楼2015-04-02 19:53:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

scrc317

新虫 (初入文坛)
sweep一下。
回复此楼
8楼2015-04-03 17:49:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Ben2004

新虫 (初入文坛)
引用回帖:
5楼: Originally posted by zc19910822 at 2015-04-02 12:18:31
你好，在hypermesh里划分完导入ANSYS还存在点线面吗？因为还要定义接触面，在面上施加约束载荷什么的，请问可否实现？...

在hypermesh里设好component？

[ 发自小木虫客户端 ]
赞一下 回复此楼
9楼2015-04-03 18:17:14
