[求助] NBO分析后看分子轨道图的错误。已有1人参与

目前遇到的难题
1、用高斯计算NBO，输入文件如下：
%chk=H2NCHO-HF-321-nbo.chk
#rhf/3-21g pop=(NBOread,savenbo)

RHF/3-21G for formamide (H2NCHO)

0 1
  H  -1.908544    0.420906    0.000111
  H  -1.188060    -1.161135    0.000063
  N  -1.084526    -0.157315    0.000032
  C 0.163001    0.386691 -0.000154
  O 1.196265    -0.246372    0.000051
  H 0.140159    1.492269    0.000126

$NBO bndidx $END
2、得到chk文件后转换成fch文件
3、用GV打开fch文件：

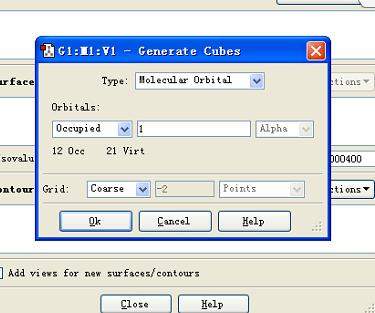

results----surfaces/contours----cubes Available ----cube Actions---molecular Orbital如图所示

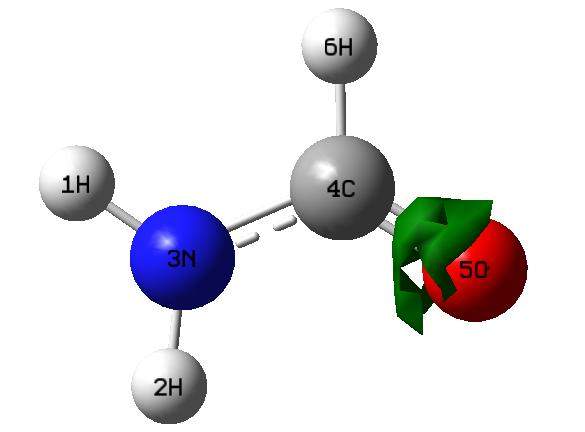

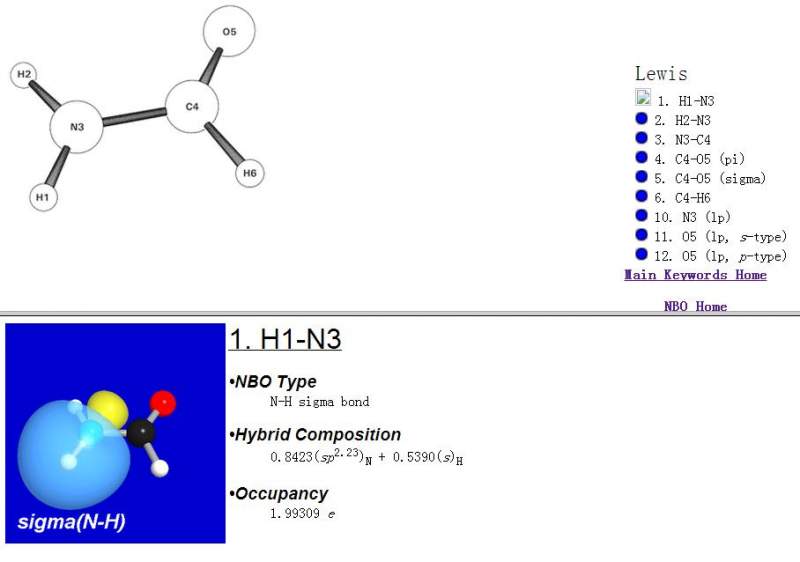

Surfaces Available ----new  surfaces  就会出现图2.但是应该的结果是图三。




回复此楼

» 猜你喜欢

QE利用声子计算的一系列lambda和Tc如何选已经有8人回复
PbS量子点紫外吸收已经有0人回复
物理化学论文润色/翻译怎么收费? 已经有240人回复
理论计算合作已经有2人回复
小木虫的论文辅导靠谱吗？有没有用过的同学？已经有1人回复
QE计算声子ph.out的Γ点出现虚频（-30cm-1）vasp计算没有已经有0人回复
40-50万/年，中国散裂中子源诚聘计算模拟方向博士后已经有81人回复
比利时鲁汶大学与国家留学基金委共同资助博士研究生CSC-KU Leuven PhD Scholarship 已经有0人回复
书籍求助：汽车市场营销理论与实务（电子版）——章小平已经有0人回复
[电子教材]天津大学物理化学（第七版）上、下册已经有0人回复

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:

请问如何分析过渡态在NBO优化后分子轨道断裂与成键的关系已经有3人回复
Multiwfn支持的弱相互作用的分析方法概览已经有10人回复
NTO和NBO两种轨道分析方法的区别已经有12人回复
用gaussview查看HOMO和LUMO的轨道图已经有12人回复
没有Gaussian版权用什么看cube文件里的轨道已经有6人回复
高斯中的分子轨道MO，NBO计算，以及电子云密度，电子云密度差计算的一些疑问已经有6人回复
高斯计算，用不同基组算出的NBO轨道相位不同已经有3人回复
使用Multiwfn绘制NBO及相关轨道已经有30人回复
【求助】NBO轨道指的是nbo电荷的分布情况吗？已经有3人回复
自然键轨道理论（NBO）概述已经有6人回复
NBO分析后如何用gaussview显示图形已经有7人回复
【讨论】NBO分析的一点点讨论已经有13人回复
【求助】优化基态几何构型之后，进行前线分子轨道的计算时能算NBO吗？已经有3人回复
【求助】NBO轨道分析中的Donor和Acceptor 已经有4人回复
【beefly个人文集】画NBO轨道的最简单、最省钱方法已经有65人回复
【分享】为PC-GAMESS写了个小程序，可以用Molekel显示NBO轨道已经有13人回复

1楼2015-03-29 16:10:15

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

molx79

新虫 (初入文坛)

应助: 0 (幼儿园)
金币: 27.5
帖子: 49
在线: 14.6小时
虫号: 2670769
注册: 2013-09-22
专业: 理论和计算化学

应该得到最后的图，但是为什么老是得到第二张图，哪里出错了，拜托大家赐教。这是第一个占据轨道的输出文件：
1. (1.99310) BD ( 1) H 1 - N 3
            ( 29.05%) 0.5390* H 1 s(100.00%)
                                       -1.0000 -0.0010
            ( 70.95%) 0.8423* N 3 s( 30.92%)p 2.23( 69.08%)
                                          0.0002 -0.5561 -0.0020  0.6880  0.0155
                                       -0.4660  0.0088 -0.0001  0.0000。
应该是西格玛键，但是GV看图第一个轨道怎么在O5原子上。用Multiwfn看也是如此，不知道错在哪里了
