[求助] 求指点啊 关于齿轮扭转动力学模型matlab求解结果

想请教一下各位大神,我最近开始接触齿轮动力学模型,目前选择的是最简单的直齿轮纯扭转模型,而且啮合阻尼、齿侧间隙之类的什么都没有考虑(模型公式如下)。

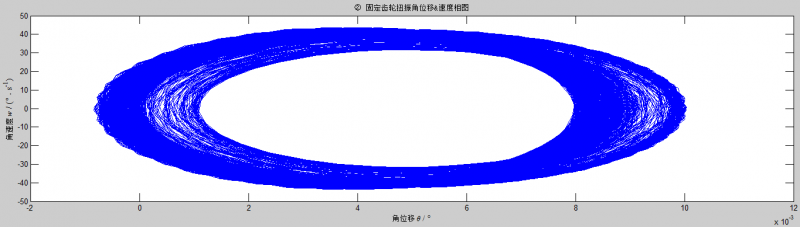

按理这个模型不应该是周期运动吗?为什么我做出来的结果感觉是混沌的呢?角位移-角速度相位图见附件。想问一下怎么样才能实现相位图是一个圆呢?

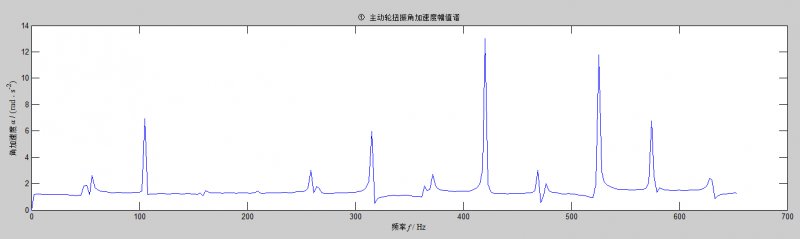

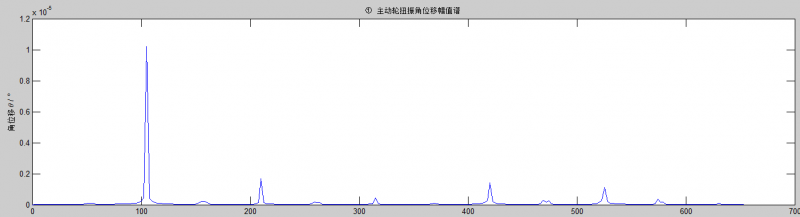

还有就是对计算得到的角位移、角速度、角加速度进行fft,结果也不大明白,能不能再帮我解答一下呢?角位移的fft结果基本和我理想的一样,频率也是对应上的,但是角速度和角加速度的fft就很奇怪了,随着频率增加振幅也在不断增加。不清楚这是什么原因,求指点。

O(∩_∩)O谢谢

求指点啊   关于齿轮扭转动力学模型matlab求解结果


求指点啊   关于齿轮扭转动力学模型matlab求解结果-1


求指点啊   关于齿轮扭转动力学模型matlab求解结果-2


求指点啊   关于齿轮扭转动力学模型matlab求解结果-3
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

淡泊以明志宁静以致远
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

用户注销 (小有名气)

本帖仅楼主可见
2楼2015-12-28 13:19:18
