[求助] 求助大神分析!workbench模态分析频率问题! 已有2人参与

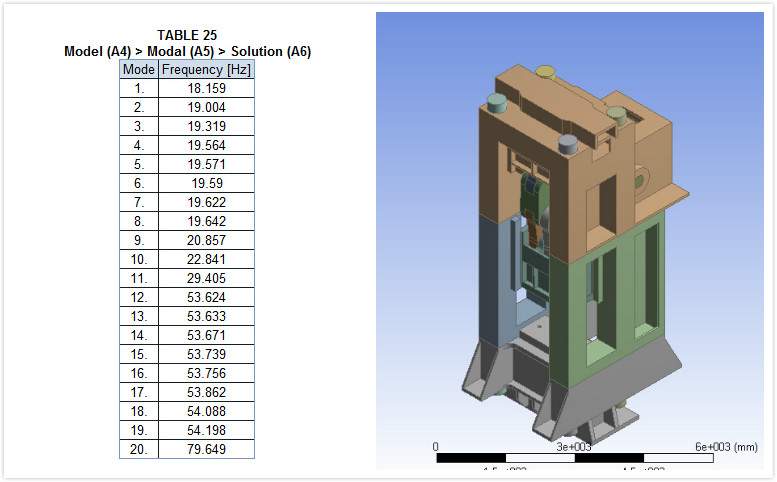

小木虫上的大神们,我用workbench做了压力机整体机身的模态分析,求得的各阶频率中,有连续频率特别相近(具体见图片),不知道为何,求赐教!!!

求助大神分析!workbench模态分析频率问题!
回复此楼

» 收录本帖的淘帖专辑推荐

饭票

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

昊天_06

铜虫 (初入文坛)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与,应助指数 +1
od240: 金币+5 2015-04-01 11:03:52
是因为各个结构件联结方式定义错误导致。
谨言慎行,潜心研究。
2楼2015-03-13 23:30:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiaotao2415

铁杆木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与,应助指数 +1
od240: 金币+5 2015-04-01 11:04:01
这种在复杂的模型中是非常常见的分析结果,并不能简单地说就是错的,只是结果并不那么好看。  如果想让相似的振型能尽量合并有两个方向可以努力:1.  将模型简化,用面单元甚至是梁单元
2.  将模态分析的精度降低,也即是几十HZ的差距当成没有,模态就会合并
3楼2015-03-14 11:43:24
