[求助] workbench显示动力学碰撞分析问题 :撞碎和能量太大 已有1人参与

做碰撞分析,有一些问题想请教大家,请问那个end time的设置原则是什么?给物体一个速度,它在这个end time时间接触住碰撞对象就可以吗?还是这个时间是指这个物体带着这个速度的运动时间,还是从开始到碰撞结束的时间,比如碰撞本来0.5s结束,给0.1s就计算到0.1s的变形?

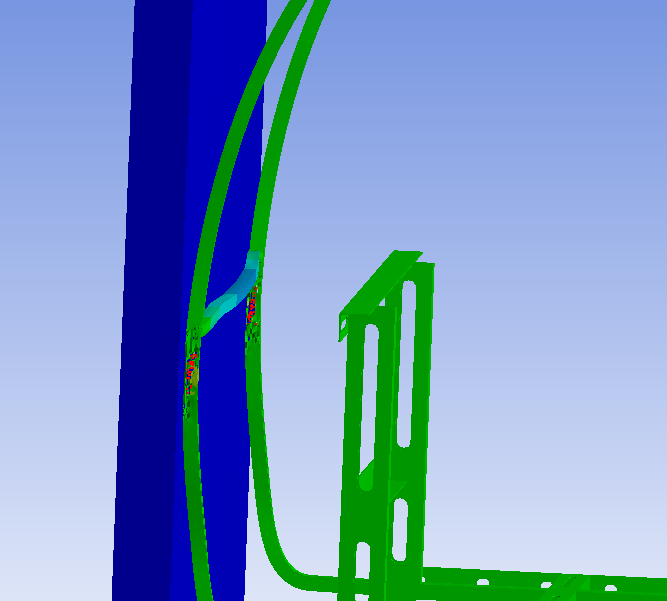

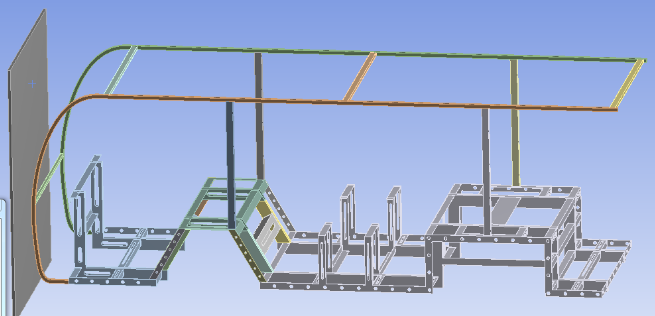

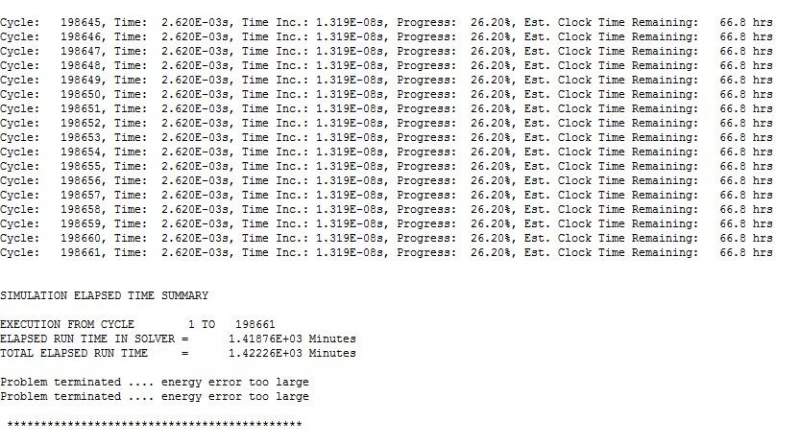

我第一次算的时候,板子是刚体,车架后轮悬挂处固定约束,给板子一个好像是1000每秒的速度,因为当时做过几次试验时间越短好像计算的越快,所以end time 设置的很小。不过那也计算了了7个小时。那张崩碎的图片就是计算结果,不知道是材料的问题还是什么问题。当时的材料看一些书是从动力学材料库找的,因为车架顶棚时铝合金,其它为钢。所以找了一个A1100,另一个是steel4340.也不明白是啥意思。是材料问题呢还是速度过大才碎的?后来感觉给板子速度和给架子速度结果应该不一样,所以又把板子加厚了一些,怕撞透。板子的材料换回了steel,一个面设为固定,车架子以10m每秒的速度撞,时间是0.2s。材料换回了普通的AL和STEEL。但是算了两天结果才刚刚接触了一点(绿色的架子)。而且好像还有崩碎的趋势。查看solution information,说是能量太大,计算了26%就停止了。但是主界面对勾变绿了。这会又调整了一下参数算着呢,速度还是10m,时间设置的小了,end time按我理解两物体能接触住的时间给的0.0005s。把那个maximum energy error调到了60,原来是0.9.把number of points 调到60原来是20.板子又设为刚体了,但是不能加固定约束了,不知道行不行,这样会不会撞板子板子移动而计算失败呢?其它没变。希望大家给我支点招。谢谢!

workbench显示动力学碰撞分析问题  :撞碎和能量太大


workbench显示动力学碰撞分析问题  :撞碎和能量太大-1


workbench显示动力学碰撞分析问题  :撞碎和能量太大-2


workbench显示动力学碰撞分析问题  :撞碎和能量太大-3
回复此楼
厚德载物
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

63261936

至尊木虫 (文坛精英)

不收敛,能量不守恒,慢慢调整吧,显示动力学很容易出现这现象

[ 发自小木虫客户端 ]
命若天定,我就定了你今生
3楼2014-08-06 20:04:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhi516064046

银虫 (小有名气)

楼主,最后你是怎么解决的?我现在遇到和你一抹一眼的问题。都是汽车碰撞试验,我想问问是不是我们的接触类型设置错误了还是沙漏有错误,我分析的要么出现渗透问题,要么是能量太大,求交流!!
9楼2015-09-24 17:11:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

aixingang

铁虫 (职业作家)

不懂,一起学习了
精诚所至金石为开
2楼2014-08-06 14:58:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

厚德载物~~

新虫 (初入文坛)

引用回帖:
3楼: Originally posted by 63261936 at 2014-08-06 20:04:12
不收敛,能量不守恒,慢慢调整吧,显示动力学很容易出现这现象

您好,那开始碰撞碰碎是怎么回事,end time设定的原则是什么呢?
厚德载物
4楼2014-08-07 07:58:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

63261936

至尊木虫 (文坛精英)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与,应助指数 +1
厚德载物~~: 金币+5, ★有帮助, 这个帖子我在别的帖子中看过,但是没有其他答案了,金币就给你了。希望您能帮我解答一下撞碎的问题。 2014-08-07 16:23:16
引用回帖:
4楼: Originally posted by 厚德载物~~ at 2014-08-07 07:58:02
您好,那开始碰撞碰碎是怎么回事,end time设定的原则是什么呢?...


workbench显示动力学碰撞分析问题  :撞碎和能量太大-4

命若天定,我就定了你今生
5楼2014-08-07 09:23:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

李晨阳

新虫 (初入文坛)

引用回帖:
3楼: Originally posted by 63261936 at 2014-08-06 20:04:12
不收敛,能量不守恒,慢慢调整吧,显示动力学很容易出现这现象

楼主,显示动力学能不能做物体围一点转动,的角速度,在初始里面有一个角速度,但是没办法定转动中心怎么回事?
6楼2015-06-12 13:07:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chenfeng7788

铁虫 (小有名气)

引用回帖:
6楼: Originally posted by 李晨阳 at 2015-06-12 13:07:55
楼主,显示动力学能不能做物体围一点转动,的角速度,在初始里面有一个角速度,但是没办法定转动中心怎么回事?...

试试把坐标轴改圆柱坐标,设定y坐标的速度,应该就是角速度了
7楼2015-09-10 10:34:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhi516064046

银虫 (小有名气)

楼主,我也遇到和你同样的问题,到目前为止还是解决不了,你解决了吗?能指导下不
8楼2015-09-23 11:46:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

despic lei

新虫 (初入文坛)

请问楼主会不会workbench显示动力学运算充分利用CPU啊,不会多核并行运算速度超级慢的,怎么破?跪求啊
10楼2016-04-03 16:28:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
