[交流] 如何输出一条线上的值 已有3人参与

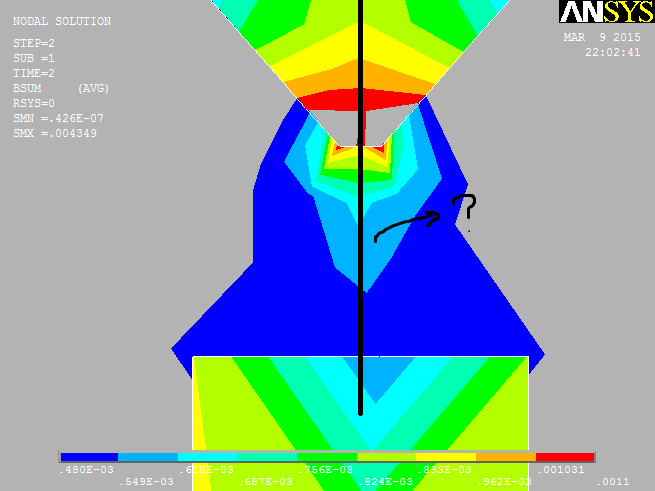

如图,用ansys做完电磁场模拟,得到一个二维的结果,我想查看其中一条线上的数值变化,请问应该如何操作呢?
本人超级超级新手,希望说的详细一点,谢谢

如何输出一条线上的值
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

折翼天使

金虫 (小有名气)

★
小木虫: 金币+0.5, 给个红包,谢谢回帖
用路径操作,具体查阅帮助文档中的path命令
2楼2015-03-10 14:07:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

★
小木虫: 金币+0.5, 给个红包,谢谢回帖
给你几份资料看看吧:

» 本帖附件资源列表

3楼2015-03-10 15:37:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ichamgenie

新虫 (初入文坛)

引用回帖:
2楼: Originally posted by 折翼天使 at 2015-03-10 14:07:36
用路径操作,具体查阅帮助文档中的path命令

感谢答疑
4楼2015-03-11 15:48:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ichamgenie

新虫 (初入文坛)

引用回帖:
3楼: Originally posted by shgao20 at 2015-03-10 15:37:19
给你几份资料看看吧:

感谢,资料很有用,正在学习
5楼2015-03-11 15:50:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiaobianziyy

新虫 (初入文坛)

★
小木虫: 金币+0.5, 给个红包,谢谢回帖
引用回帖:
3楼: Originally posted by shgao20 at 2015-03-10 15:37:19
给你几份资料看看吧:

请问下您使用的是什么版本的ANSYS,我用的ANSYS13.0,但是不知道怎么讲结果映射到path上,求赐教
6楼2015-11-23 20:10:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

★
小木虫: 金币+0.5, 给个红包,谢谢回帖
我用的是 12 版,这方面,13 版应该不会有太大的变化。
如何将结果映射到路径上,可以看一下我提供的资料,其中都有叙述的。
或者,在帮助文件中也有说明:
    5.2.1.4. Path Plots
    These are graphs that show the variation of a quantity along a predefined path through the model. To produce a path plot, you need to perform these tasks:
    Define path attributes using the PATH command (Main Menu> General Postproc> Path Operations> Define Path> Path Status> Defined Paths).
    Define the points of the path using the PPATH command (Main Menu> General Postproc> Path Operation> Define Path> Modify Path).
    Map the desired quantity on to the path using the PDEF command (Main Menu> General Postproc> Path Operations> Map onto Path)
    Use the PLPATH and PLPAGM commands (Main Menu> General Postproc> Path Operations> Plot Path Items) to display the results.
    More details on this appear later in Mapping Results onto a Path.
7楼2015-11-24 07:27:42
