[求助]
ANSYS如何知道时间对应的温度
|

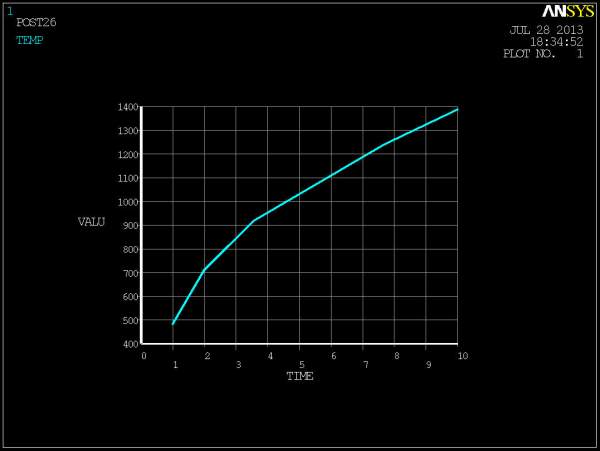

ANSYS温度曲线图出来了，如何知道在3秒对应的准确温度是多少。 lx1000.jpg |
回复此楼» 猜你喜欢
308求调剂
已经有4人回复
-
NSFC申报书里申请人简历中代表性论著还需要在申报书最后的附件里面再上传一遍吗
已经有14人回复
-
材料与化工一志愿南昌大学327求调剂推荐
已经有6人回复
-
化学调剂0703
已经有7人回复
-
327求调剂
已经有11人回复
-
调剂
已经有8人回复
-
梁成伟老师课题组欢迎你的加入
已经有7人回复
-
伙伴们，祝我生日快乐吧
已经有24人回复
-
中科院材料273求调剂
已经有3人回复
-
材料工程专硕274一志愿211求调剂
已经有5人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 在ansys中做齿轮瞬态温度场分析，遇到问题，求大神指点
已经有9人回复
- ANSYS中加载温度约束
已经有3人回复
- ansys焊接模拟中的问题
已经有7人回复
- [求助] ansys计算两个结构受力以后,再施加小温度梯度算热流量
已经有8人回复
- 最近学ansys遇到的一些难题！！！
已经有5人回复
- 【求助】ansys 热分析，最低温度怎么设定（新手入门，勿喷）
已经有9人回复
- ANSYS 时间历程后处理器查看温度循环后应力变化，只看到最后一个循环的应力变化
已经有6人回复
- 高压釜内反应的温度压力对应的么
已经有15人回复
- 请教下各位达人，学习ansys或者abaqus，对焊接温度场进行模拟，来得及吗？
已经有7人回复
- ANSYS求助 关于材料性质随温度改变的单元设置
已经有10人回复
- ansys焊接模拟过程中出现的错误
已经有7人回复
- ANSYS瞬态热分析中怎么制作温度随时间的变化图
已经有4人回复
- 关于热应力分析的耦合问题
已经有20人回复
- ANSYS如何保存某一时刻的温度分布图？
已经有13人回复
- 本人研究生做材料加工ANSYS温度场，应力场数值模拟，考上交材料加工什么方向适合？
已经有9人回复
- ansys可以模拟温度场么
已经有9人回复
- 【求助】ansys 载荷如何添加
已经有8人回复
- 【求助】ansys中如何画出某一条线上的温度变化曲线
已经有10人回复
- 【求助】ansys映射网格问题【已解决】
已经有14人回复
2楼2013-07-28 20:44:57
3楼2013-07-28 21:29:42
4楼2013-07-28 23:54:22
5楼2013-07-29 07:20:09
6楼2013-07-29 22:46:57
★ ★ ★
xiegangmai: 金币+3, 谢谢参与！ 2013-08-01 23:27:56
xiegangmai: 金币+3, 谢谢参与！ 2013-08-01 23:27:56
|

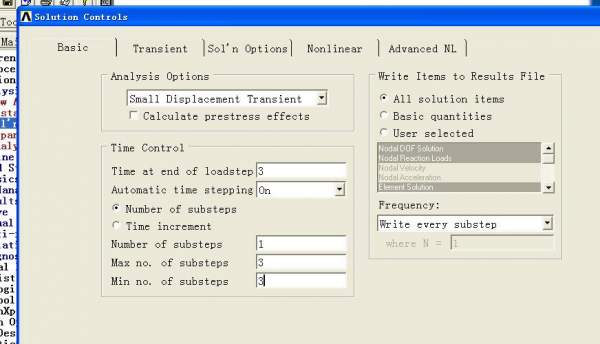

你第一个图的设置是不对的，你设置的不是 "默认时间步长；最小时间步长；最大时间步长"，而是设置的子步数。该图中： Time at end of Load Step 应该是该载荷步的终止时间，即你要求该载荷步计算的总时间； 下面三个参数才是与子步设置有关的部分。如果你要设置 "默认时间步长；最小时间步长；最大时间步长设置为3秒"，首先需要激活这三个参数输入框上面的一个单选按钮 - Time Increment，不是这三个参数代表的是时间步长；现在该图中激活的是： Number of Substeps - 该载荷步划分的子步数。将它改为 Time Increment，下面三个参数的说明也会随之改变。然后在三个输入框中输入相同的值即可。 另外，最好在该图中，点击 Automatic Time Stepping 选择框右边的小箭头，将该项设置为 Off。 |
» 本帖已获得的红花（最新10朵）
cdfjtxy7楼2013-07-30 16:55:13
8楼2013-07-30 22:07:00
