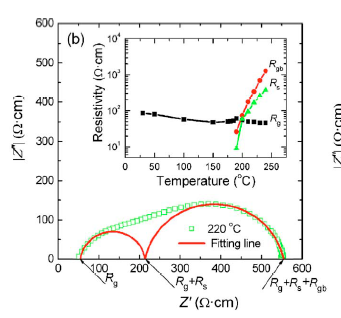

[交流] 大家看看这个阻抗谱是怎么拟合出来的呢??

阻抗谱测试出来的数据,里面的拟合曲线是怎么作出来的呢?大家帮帮忙啦!

大家看看这个阻抗谱是怎么拟合出来的呢??
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

哈哈
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hawkklins

铜虫 (正式写手)


小木虫: 金币+0.5, 给个红包,谢谢回帖
这图拟合得一看就有问题。
两个圆相交处的Z''为0,但是实际测试值明显不是0。
拟合方法你可以用Origin里面的Non-Linear Fitting,然后自己写个两个圆相加的函数去拟合。不过这样的问题就在于参数太多,拟合误差大。
2楼2015-01-18 16:09:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

haozusecret

铁虫 (著名写手)

引用回帖:
2楼: Originally posted by hawkklins at 2015-01-18 16:09:37
这图拟合得一看就有问题。
两个圆相交处的Z''为0,但是实际测试值明显不是0。
拟合方法你可以用Origin里面的Non-Linear Fitting,然后自己写个两个圆相加的函数去拟合。不过这样的问题就在于参数太多,拟合误差大 ...

其实是有两个RC构成的,实际不应为0的,但拟合的两个圆只是表示单个的RC原件
哈哈
3楼2015-01-19 10:21:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhaoqc09

金虫 (初入文坛)


小木虫: 金币+0.5, 给个红包,谢谢回帖
可以用ZVIEW 专门对IS进行拟合的软件
4楼2015-01-19 13:31:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hawkklins

铜虫 (正式写手)


小木虫: 金币+0.5, 给个红包,谢谢回帖
引用回帖:
3楼: Originally posted by haozusecret at 2015-01-19 10:21:02
其实是有两个RC构成的,实际不应为0的,但拟合的两个圆只是表示单个的RC原件...

我知道两个圆表示两个RC,但是拟合得都和实际情况狂不符合了,那么怎么来让人相信拟合得到的参数是正确的呢?
5楼2015-01-20 11:17:56
