[求助] 我这个阻抗拟合可以吗？？？个数值代表什么意思啊！！

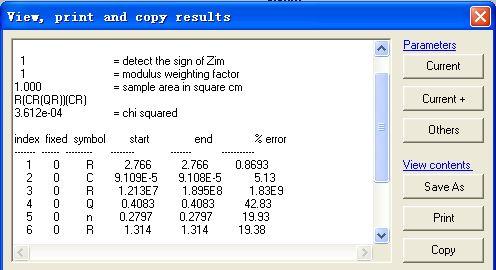

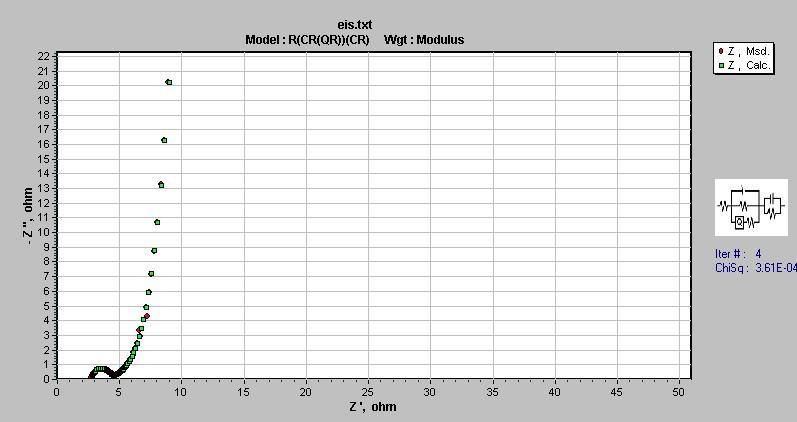

做的超级电容器，用氧化物活性材料，这个拟合结果能用吗？我用的是这个等效电路R(CR(RQ))(CR),这个电路是我随便找的，看上去拟合的还不错，但是这个时候不知道各个元件代表什么意思了，，希望大家解答一下，谢谢了，我把eis数据也传上去了，希望大家帮忙看一下啊


[ Last edited by @爱你一万年@ on 2013-1-10 at 21:07 ]
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : eis.txt
    • 2013-01-10 21:01:16, 1.67 K

» 收录本帖的淘帖专辑推荐

电容器

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-01-10 21:01:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zlin

荣誉版主 (知名作家)

优秀版主

【答案】应助回帖

感谢参与，应助指数 +1
你这个第二个R的误差好大，需要换一下拟合电路的
赞一下 回复此楼
只有初恋般的热情和宗教般的意志，人才有可能成就某种事业——路遥
2楼2013-01-11 12:23:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

@爱你一万年@

至尊木虫 (职业作家)
引用回帖:
2楼: Originally posted by zlin at 2013-01-11 12:23:30
你这个第二个R的误差好大，需要换一下拟合电路的

假如选择这个拟合电路，各个元件表示什么意思！怎么解释啊，刚学习这个不怎么懂，谢谢你啊
赞一下 回复此楼
3楼2013-01-11 13:09:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

@爱你一万年@

至尊木虫 (职业作家)
引用回帖:
2楼: Originally posted by zlin at 2013-01-11 12:23:30
你这个第二个R的误差好大，需要换一下拟合电路的

还有就是我刚看了关于阻抗的一些知识，假如选择常规的这种，拟合电路，我还可以解释一下，但是拟合出来明显偏离原来的图形太大，但是换了电路我就不知道怎么解释了！！

赞一下 回复此楼
4楼2013-01-11 13:12:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zlin

荣誉版主 (知名作家)

优秀版主

【答案】应助回帖

★ ★ ★ ★ ★
@爱你一万年@: 金币+5, ★有帮助 2013-01-11 17:27:19
引用回帖:
4楼: Originally posted by @爱你一万年@ at 2013-01-11 13:12:48
还有就是我刚看了关于阻抗的一些知识，假如选择常规的这种，拟合电路，我还可以解释一下，但是拟合出来明显偏离原来的图形太大，但是换了电路我就不知道怎么解释了！！

...

可以还等效电路，只要能解释清楚等效电路就可以，建议看看曹楚南的那本书
赞一下 回复此楼
只有初恋般的热情和宗教般的意志，人才有可能成就某种事业——路遥
5楼2013-01-11 13:42:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

@爱你一万年@

至尊木虫 (职业作家)
引用回帖:
5楼: Originally posted by zlin at 2013-01-11 13:42:27
可以还等效电路，只要能解释清楚等效电路就可以，建议看看曹楚南的那本书...

没明白你的意思“可以还等效电路”，好的，谢谢啊，我一开始不是学这些，所以问的有点太。。。。。我会努力看的
赞一下 回复此楼
6楼2013-01-11 14:55:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zlin

荣誉版主 (知名作家)

优秀版主
引用回帖:
6楼: Originally posted by @爱你一万年@ at 2013-01-11 14:55:18
没明白你的意思“可以还等效电路”，好的，谢谢啊，我一开始不是学这些，所以问的有点太。。。。。我会努力看的...

可以换等效电路~
赞一下 回复此楼
只有初恋般的热情和宗教般的意志，人才有可能成就某种事业——路遥
7楼2013-01-11 16:29:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
