力学问题，大家给看看。
|
||||
|

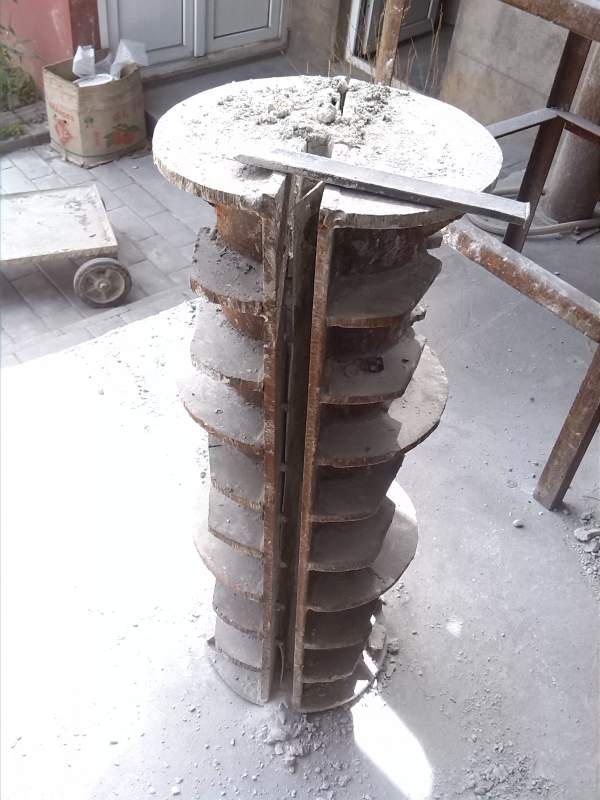

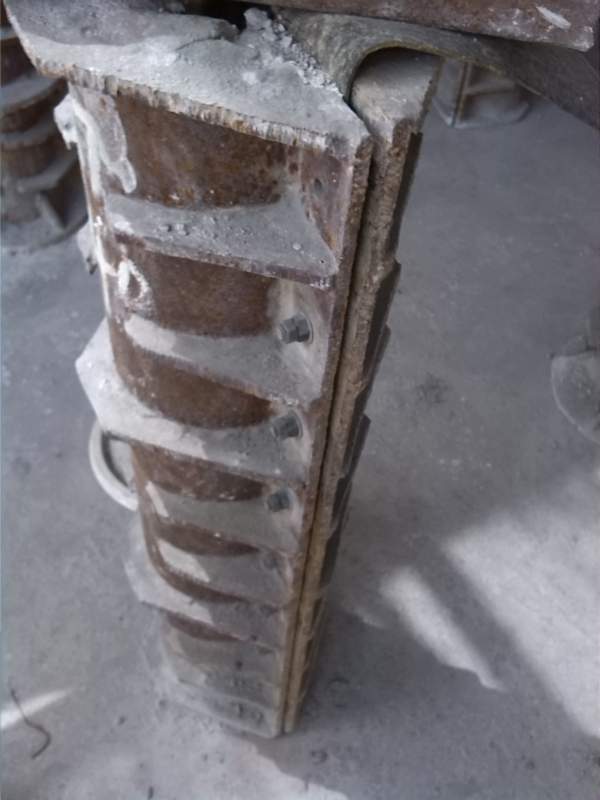

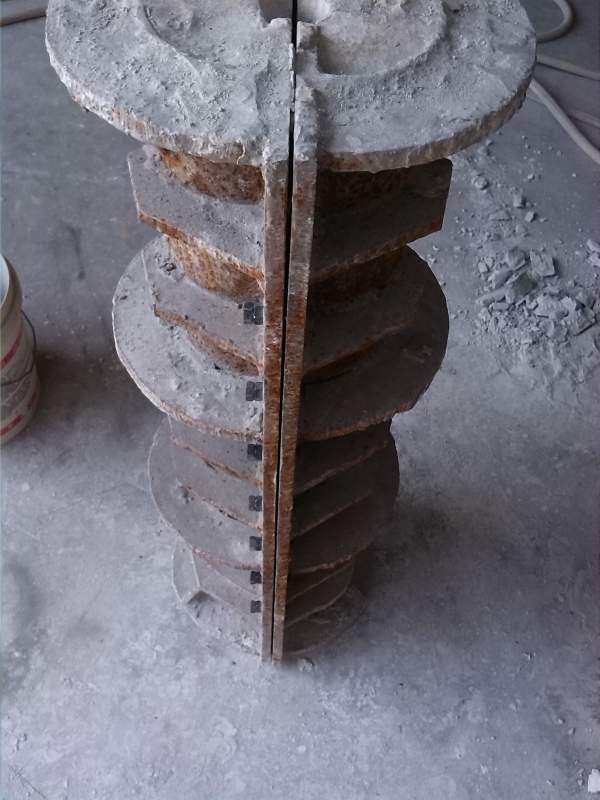

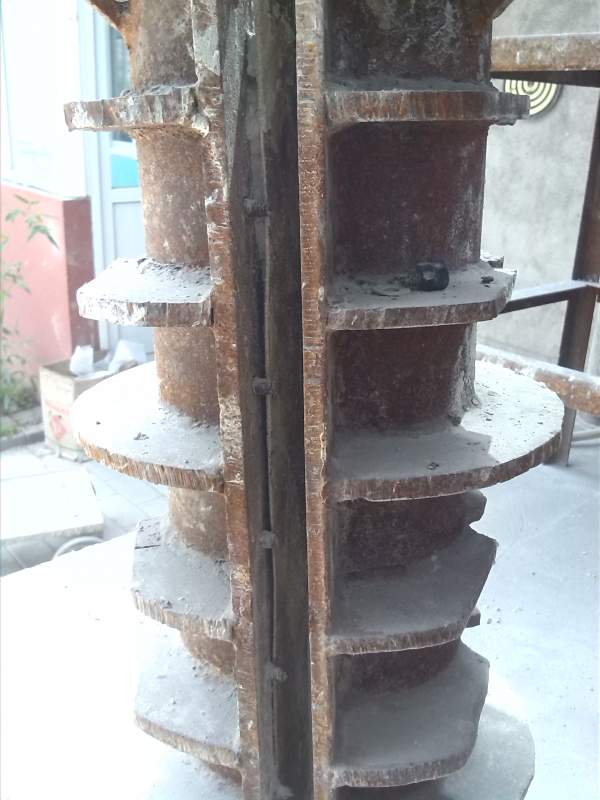

这是我们生产中检测产品的一种手段。我们公司生产一种膨胀性很好的类似水泥的东西。这个铁模子中间是直径40mm的孔，模子是可以分成两半的，使用时两边用螺丝拧紧，中间孔放上我们的产品，一定时间后一般一面或两面的螺丝会全部或部分断裂。我们用仪器测试产品膨胀压8h达到30MP左右。 1.我想知道这个模子的螺丝断裂的过程受力是怎么样的 2.确定了螺丝的型号后，能否知道一面螺丝全部断裂转化成膨胀压该怎么算。 3.一面装7个螺丝，如果我只装6个螺丝，一个螺丝的空位在两端和在中间对受力有影响吗。 4.我其实还有好多问题想问，但是授人以鱼不如授人以渔，最好还是能给我讲明白该怎么分析、计算，到时问题我就可以自己解决了。 麻烦大家了，如果我有什么没说明白的欢迎大家问。如果愿意的话可以把联系方式私信我，我要好好请教一下。谢了。最后啊，这个应该是属于工程力学的问题吗，我发到这个版块对吗，如果不对应该发到哪儿。嘿嘿，谢啦。  IMG_20140525_142204.jpg  IMG_20140525_142126.jpg |
回复此楼» 猜你喜欢
081700，311，求调剂
已经有15人回复
-
一志愿北京化工085600 310分求调剂
已经有18人回复
-
085600材料与化工301分求调剂院校
已经有4人回复
-
材料与化工371求调剂
已经有14人回复
-
336材料与化工085600求调剂
已经有7人回复
-
材料334求调剂
已经有18人回复
-
331求调剂
已经有8人回复
-
332求调剂
已经有17人回复
-
一志愿南京航空航天大学 材料与化工329分求调剂
已经有4人回复
-
材料专硕322
已经有7人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 请大家帮帮小弟，实验中药代动力学参数Vd的问题
已经有3人回复
- 大家可以修改源代码看看
已经有48人回复
- 求助1stopt拟合动力学参数
已经有4人回复
- 超静定力学问题
已经有5人回复
- 流体力学的两个问题？
已经有8人回复
- 大家说说看流体力学和计算流体力学中数值分析的应用
已经有9人回复
- 求大家帮帮忙看看matlab拟合动力学方程的问题，已经走投无路了，求大家帮帮忙啊！
已经有19人回复
- 电动力学的一个基础问题
已经有18人回复
- 投Energy &Fuels 编辑的拒信，大家看看还有戏吗？
已经有7人回复
- 【转帖】流体力学的路线图（转自流体中文网周华的博客）
已经有60人回复
- 流体力学公式中存在的问题
已经有5人回复
- 一个简支梁的力学问题
已经有9人回复
- matlab 拟合反应动力学参数结果很差。大家帮忙看一下
已经有14人回复
- 大家看看我的excell拟合方程，怎么能合理的解释相关性呢？
已经有8人回复
- 请帮忙看看这个服务器配置单，主要用于Materials-studio计算
已经有10人回复
- fluent中关于拉瓦尔喷管的问题
已经有26人回复
- 【交流】拉格朗日力学到底比牛顿力学进步在哪里?
已经有40人回复
- 【求助】问几个关于量子力学的基本问题
已经有11人回复
- 【讨论】大家好，加水后跑完分子动力学，在log中发现了问题
已经有15人回复
- 【求助】请问《土力学》的问题
已经有37人回复
- 【求助】请教一个关于流体力学相似准则的问题。
已经有7人回复
mygt_hit
专家顾问 (职业作家)
-
专家经验: +362 - EPI: 1
- 应助: 438 (硕士)
- 贵宾: 0.019
- 金币: 19571.1
- 散金: 5130
- 红花: 135
- 沙发: 3
- 帖子: 4938
- 在线: 990.5小时
- 虫号: 1489764
- 注册: 2011-11-13
- 性别: GG
- 专业: 结构工程
- 管辖: 土木建筑
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
PLXT: 金币+20, ★★★★★最佳答案, 很有用就是还有不太明白的地方，谢啦。 2015-01-09 10:28:49
PLXT: 金币+10, ★★★★★最佳答案 2015-01-11 15:07:38
感谢参与，应助指数 +1
PLXT: 金币+20, ★★★★★最佳答案, 很有用就是还有不太明白的地方，谢啦。 2015-01-09 10:28:49
PLXT: 金币+10, ★★★★★最佳答案 2015-01-11 15:07:38
|
螺栓可以近似认为是受轴向拉伸。根据膨胀压可以大致估算出螺栓受力，也就是将圆柱体沿着直径剖开的截面面积乘以压强，再除以螺栓总数。 螺栓分布对其受力的影响，视板件的刚度大小而定。如果板件刚度足够大，可以认为螺栓分布对受力没有影响。如果刚度较小，则刚度较大位置（一般是中部）螺栓受力较大。另外板件刚度不足会引起撬力，增加了螺栓所受的荷载。 方向性建议：连接板加厚，增加加劲肋。另外不知道你们采用的是什么螺栓？可以采用高强螺栓，性能好点。 个人意见，供参考。 |
7楼2015-01-08 17:56:24
果粒橙七号
金虫 (正式写手)
- 应助: 22 (小学生)
- 金币: 1038.8
- 散金: 9
- 红花: 10
- 帖子: 547
- 在线: 144.2小时
- 虫号: 3226714
- 注册: 2014-05-22
- 性别: GG
- 专业: 流体力学
8楼2015-01-08 18:45:04
newschen
木虫 (正式写手)
- 应助: 233 (大学生)
- 金币: 1925.4
- 红花: 29
- 帖子: 863
- 在线: 144.1小时
- 虫号: 3557250
- 注册: 2014-11-24
- 性别: GG
- 专业: 聚合物共混与复合材料
2楼2015-01-07 23:24:07
2014wyf
木虫 (正式写手)
- 应助: 19 (小学生)
- 金币: 1959.3
- 散金: 5
- 红花: 9
- 帖子: 911
- 在线: 84.8小时
- 虫号: 2843657
- 注册: 2013-12-03
- 性别: GG
- 专业: 结构工程
3楼2015-01-08 08:16:34
风清气爽
金虫 (正式写手)
- 应助: 14 (小学生)
- 金币: 1179.6
- 散金: 431
- 红花: 9
- 帖子: 473
- 在线: 105.9小时
- 虫号: 1157974
- 注册: 2010-11-29
- 性别: GG
- 专业: 结构工程
4楼2015-01-08 15:50:11
5楼2015-01-08 16:32:43
6楼2015-01-08 17:36:54
hwhchina
木虫 (著名写手)
化机
- 应助: 18 (小学生)
- 金币: 2184.5
- 散金: 102
- 红花: 11
- 帖子: 1457
- 在线: 199.3小时
- 虫号: 2964175
- 注册: 2014-02-11
- 性别: GG
- 专业: 机械动力学
9楼2015-01-08 20:16:54
|
1.想通过拉断螺栓所用的力来反算产生的膨胀压可以吗？eg：一根螺栓断裂所需要的力为F，则一边8根全部断裂需要力8F，所以产生的膨胀压为8F/S（截面面积），对吗？ PS：有时候一面7个螺栓中有6个先断裂，而另一个可能晚断裂几小时，这是膨胀压不均匀导致的吗？ 上螺栓的时候，拧紧程度不同对其开裂有影响吗？ 2.话说我是学无机非的，主要学水泥啊。这个连接板是打孔的那个区域吗？一圈一圈那个圆片处属于加劲肋吗？ 3.我们采用不同型号的螺栓，也有用高强栓。我们认为测膨胀压只是个理论数值，这个模具更接近实际使用。我们现在在进行实验，通过安不同型号的螺栓（eg：强度依次增强），看其是否开裂，找到临界点通过螺栓来反算产品能产生多大膨胀压。在讨论过程中有人提议不改变螺栓数量只改变螺栓粗细来实验，有人提议可以不改变粗细只改变螺栓数量，我想知道两种方法效果有何差异。 谢啦啊！！！ |
10楼2015-01-09 10:28:07
