[求助] Gambit建模后导入fluent出现问题 已有1人参与

> Reading "C:\Users\leo\Desktop\b.msh"...
  698941 nodes.
   58132 mixed wall faces, zone  3.
     100 mixed pressure-outlet faces, zone  4.
     534 mixed pressure-inlet faces, zone  5.
1977334 mixed interior faces, zone  7.
  668800 hexahedral cells, zone  2.
Building...
     grid,
Removing 100 unreferenced faces, zone 4.
Removing 534 unreferenced faces, zone 5.
Warning: Number of nodes read (698941) does not match number referenced (698184).
Resetting counter to match the number referenced.
  materials,
     interface,
     domains,
     zones,
        default-interior
        Skipping zone inlet1 (not referenced by grid).
        Skipping zone outlet1 (not referenced by grid).
        wall1
        shower
     shell conduction zones,
Done.
Interrupting...
Done.
重新建模了很多次都无法成功

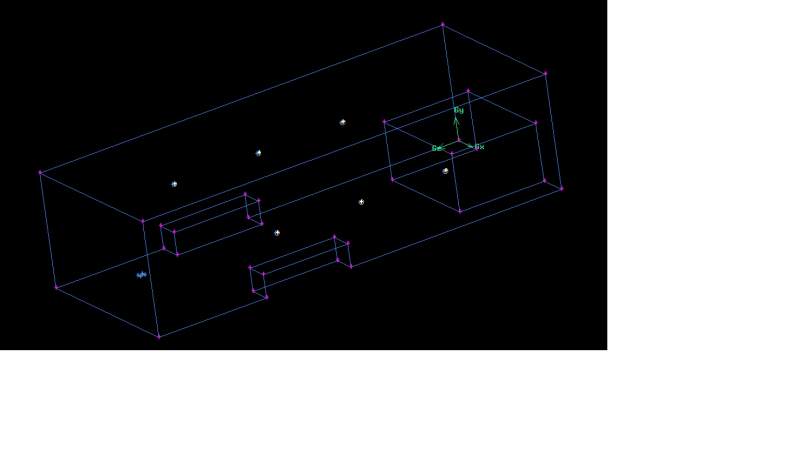

模型如图

Gambit建模后导入fluent出现问题
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

leo1369160

新虫 (初入文坛)

两边的六个孔为入水口,下面的口为出水口
2楼2015-01-06 16:43:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

安靖

银虫 (正式写手)

【答案】应助回帖

感谢参与,应助指数 +1
Warning: Number of nodes read (698941) does not match number referenced (698184).
提示节点有698941个,但是用到的只有698184。检查下是否有多出的网格点
3楼2015-01-07 13:26:43
