求懂MATLAB的高手相助,如何在MATLAB中画光谱曲线。
已有1人参与

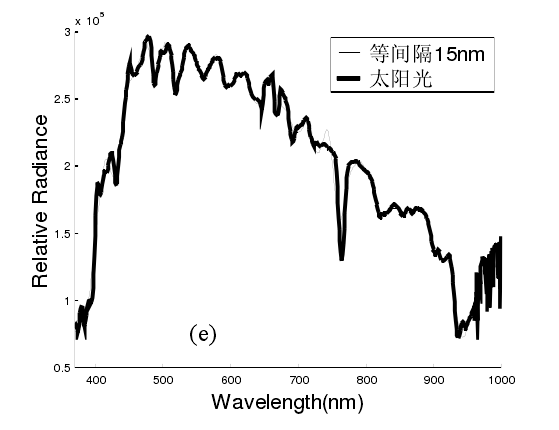

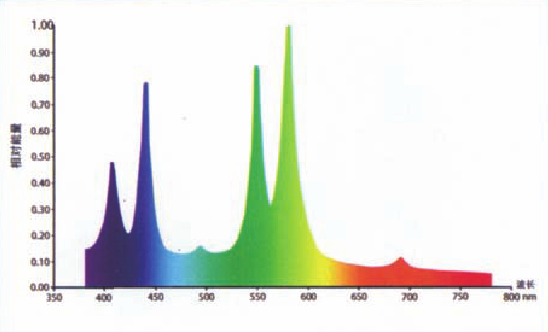

像这类的光谱图如何在matlab中画出来啊
回复此楼
» 猜你喜欢
山西大同大学物理学硕士研究生招收调剂生
已经有0人回复
[调剂信息]211智能人工感知方向国家青年特聘专家课题组招收调剂研究生
已经有0人回复
物理学I论文润色/翻译怎么收费?
已经有277人回复
[调剂信息]211智能人工感知方向国家青年特聘专家课题组招收调剂研究生
已经有0人回复
[调剂信息]211智能人工感知方向国家青年特聘专家课题组招收调剂研究生
已经有0人回复
0702一志愿吉大B区求调剂 本科期间发表一篇Sci
已经有2人回复
070200求调剂,一志愿某211,288分
已经有18人回复
法国博士后职位
已经有0人回复
重庆交大26年硕士生招生拟调剂通知已出!欢迎加入机器视觉与3D光学成像课题组。
已经有0人回复
» 本主题相关价值贴推荐,对您同样有帮助:
求matlab大神,在一张图里面绘制两条曲线!
已经有5人回复
菜鸟求助用matlab如何画三维图
已经有3人回复
求助高手!!!!!!!!!!!matlab最小约束的多变量寻优函数求解方程
已经有5人回复
求助,用matlab解微分方程组,希望高手能给予指点
已经有17人回复
求高手用MATLAB编写一个画张量积曲面的程序
已经有10人回复
求高手解答Matlab求解微分方程的初始值和边界值问题
已经有5人回复
如何用matlab或origin画曲线用圆圈隔一段距离标记一下?
已经有11人回复
方程的解析解,想通过matlab画出曲线,
已经有6人回复
求Matlab高手解决线性方程组的迭代求解问题
已经有17人回复
1stopt或matlab如何求解以下的非线性方程并拟合出相应曲线?
已经有13人回复
求助 matlab正负并存的宽范围数据的图形如何画
已经有7人回复
求助,如何用matlab或者origin画这个图
已经有8人回复
如何用matlab画出两组实验测定数据概率密度曲线,求两条曲线重叠部分面积
已经有8人回复
求助:如何在matlab中把figure的曲线对应的data导出来xls或者txt格式
已经有8人回复
【求助】如何用Matlab求联合概率曲线
已经有3人回复
【求助】用matlab编程,需要将数据自检分类(高手进来指点下)
已经有5人回复
【求助】一个MATLAB程序,读不懂,老师说是用随机游走算pi的值【已完结】
已经有6人回复
【求助】MATLAB多个mat中 数据画图问题
已经有7人回复
【求助】如何使得matlab拟合的曲线强制经过一个点
已经有8人回复
【求助】matlab有公式的曲线拟合
已经有7人回复
1楼
2014-12-29 09:41:22
已阅
关注TA
给TA发消息
送TA红花
TA的回帖
dbb627
荣誉版主
(著名写手)
专家经验: +4
计算强帖: 12
应助: 289
(大学生)
贵宾: 0.589
金币: 24640.4
散金: 551
红花: 61
沙发: 1
帖子: 1246
在线: 1794.8小时
虫号: 149791
注册: 2005-12-29
性别: GG
专业: 污染控制化学
管辖:
计算模拟
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与,应助指数 +1
dongbeidushi: 金币+10
2014-12-31 09:04:43
CODE:
function spectrum_plot
[lambda, D65] = illuminant('d65');
figure;
id=lambda>=360;
lambda=lambda(id);
D65= D65(id);
plot(lambda, D65)
hold on
for i=1:(numel(lambda)-1)
X=[lambda(i) lambda(i) lambda(i+1) lambda(i+1) lambda(i)];
Y=[0 D65(i) D65(i+1) 0 0];
RGB=Wavelength2RGB(lambda(i));
fill(X',Y',[RGB(1)/255 RGB(2)/255 RGB(3)/255],'EdgeColor',[RGB(1)/255 RGB(2)/255 RGB(3)/255])
end

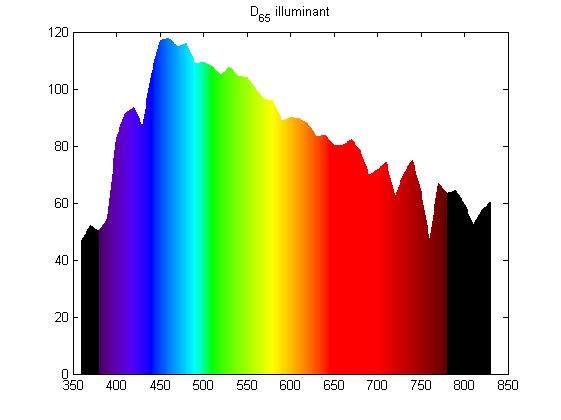

title('D_{65} illuminant')
CODE:
function RGB=Wavelength2RGB(Wavelength)
Gamma = 0.8;
IntensityMax = 255;
if Wavelength >= 380 & Wavelength <= 439
Red = -(Wavelength - 440) / (440 - 350);
Green = 0.0;
Blue = 1.0;
elseif Wavelength >= 440 & Wavelength <= 489
Red = 0.0;
Green = (Wavelength - 440) / (490 - 440);
Blue = 1.0;
elseif Wavelength >= 490 & Wavelength <= 509
Red = 0.0;
Green = 1.0;
Blue = -(Wavelength - 510) / (510 - 490);
elseif Wavelength >= 510 & Wavelength <= 579
Red = (Wavelength - 510) / (580 - 510);
Green = 1.0;
Blue = 0.0;
elseif Wavelength >= 580 & Wavelength <= 644
Red = 1.0;
Green = -(Wavelength - 645) / (645 - 580);
Blue = 0.0;
elseif Wavelength >= 645 & Wavelength <= 780
Red = 1.0;
Green = 0.0;
Blue = 0.0;
else
Red = 0.0;
Green = 0.0;
Blue = 0.0;
end
if Wavelength >= 350 & Wavelength <= 419
factor = 0.3 + 0.7*(Wavelength - 380)/(420 - 380);
elseif Wavelength >= 420 & Wavelength <= 700
factor = 1.0;
elseif Wavelength >= 701 & Wavelength <= 780
factor = 0.3 + 0.7*(780 - Wavelength)/(780 - 700);
else
factor = 0.0;
end
r=255*(Red*factor)^Gamma;
g=255*(Green*factor)^Gamma;
b=255*(Blue*factor)^Gamma;
R=r;
G=g;
B=b;
RGB=[R G B];
赞
一下
(1人)
回复此楼
The more you learn, the more you know, the more you know, and the more you forget. The more you forget, the less you know. So why bother to learn.
