[求助] 求大神帮忙分析一下这条充放电曲线 已有5人参与

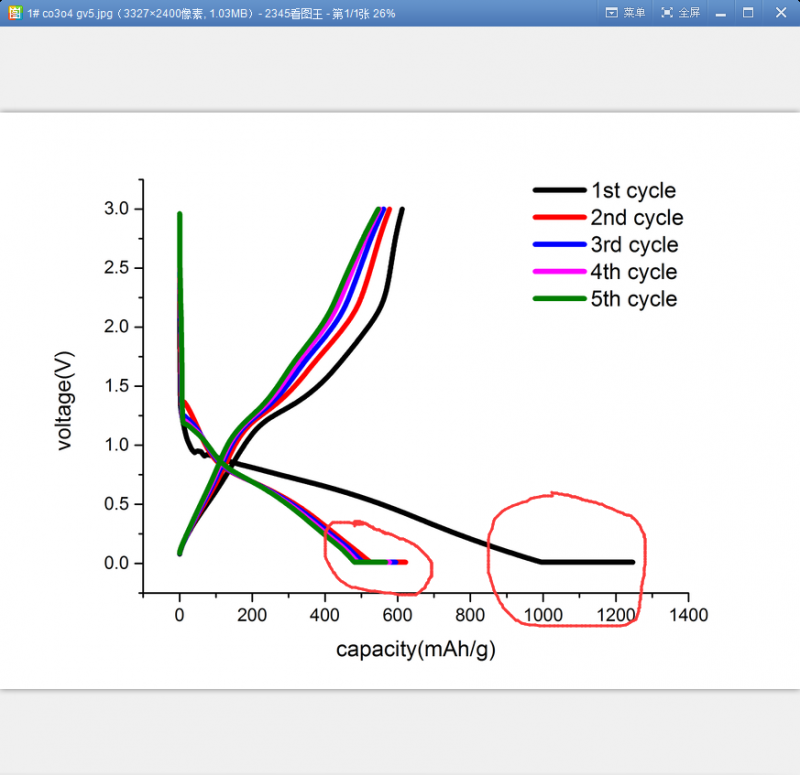

请问充放电曲线中红色圈圈标注的平直的线条是有效的容量嘛？为什么会出现直线呢？？

求大神帮忙分析一下这条充放电曲线
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-12-23 20:50:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

拈花V笑

金虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
电压到0V了，正负极电势一样，你觉得还有容量吗？
赞一下 回复此楼
2楼2014-12-24 09:17:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pingpinglver

新虫 (小有名气)
引用回帖:
2楼: Originally posted by 拈花V笑 at 2014-12-24 09:17:43
电压到0V了，正负极电势一样，你觉得还有容量吗？

那么分析数据的时候，举例来说，第一次放电容量是1200多还是1000多呢？
赞一下 回复此楼
3楼2014-12-24 10:53:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pc1521146

新虫 (初入文坛)

【答案】应助回帖

感谢参与，应助指数 +1
这个电池已经坏了啊。。都没有电压了。。。
赞一下 回复此楼
4楼2014-12-24 15:35:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

langzhizhou

版主 (职业作家)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
pingpinglver: 金币+2 2014-12-28 11:17:18
后面直线部分的容量基本上没有意义；这个时候的电压已经能很低很低，但是还没有到达截止电压。所以就会一直拖着．．，直到结束；
ＬＺ你只需要容量的话，充放电的数据上应该有吧
赞一下 回复此楼
何处高楼无可醉，谁家红袖不相怜！
5楼2014-12-24 20:26:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pingpinglver

新虫 (小有名气)
引用回帖:
5楼: Originally posted by langzhizhou at 2014-12-24 20:26:41
后面直线部分的容量基本上没有意义；这个时候的电压已经能很低很低，但是还没有到达截止电压。所以就会一直拖着．．，直到结束；
ＬＺ你只需要容量的话，充放电的数据上应该有吧

做了一批电池，都是这样形状的曲线，是放电区间不对还是电池装配的问题呢？

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
6楼2014-12-25 10:40:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

libpursuer

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
容量等于电流I乘以时间t。后边电压都到了0v，就是正负极电压相等，理论上锂不可能再继续嵌入，所以此时应该是虚容量或假容量，此时容量概念只不过是外部电源继续做了I*Delta时间。跟材料容量没有关系了。严重怀疑后期材料膨胀导致正负极短路。打开电池仔细检查下吧！

[ 发自小木虫客户端 ]
赞一下 回复此楼
7楼2014-12-25 11:42:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

libpursuer

木虫 (正式写手)

【答案】应助回帖

★ ★
pingpinglver: 金币+2 2014-12-28 11:17:05
引用回帖:
7楼: Originally posted by libpursuer at 2014-12-25 11:42:10
容量等于电流I乘以时间t。后边电压都到了0v，就是正负极电压相等，理论上锂不可能再继续嵌入，所以此时应该是虚容量或假容量，此时容量概念只不过是外部电源继续做了I*Delta时间。跟材料容量没有关系了。严重怀疑后 ...

也有可能其它原因，比如锂嵌入不了，析出很多，仍建议继续打开电池仔细检查。

[ 发自小木虫客户端 ]
赞一下 回复此楼
8楼2014-12-25 11:45:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

langzhizhou

版主 (职业作家)

【答案】应助回帖

引用回帖:
6楼: Originally posted by pingpinglver at 2014-12-25 10:40:06
做了一批电池，都是这样形状的曲线，是放电区间不对还是电池装配的问题呢？
...

LZ你这是什么电池？正负极是什么？
看曲线的样子，是负极材料？
充放电都是恒流吗？
赞一下 回复此楼
何处高楼无可醉，谁家红袖不相怜！
9楼2014-12-25 20:17:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

21cn_savior

金虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
pingpinglver: 金币+10 2014-12-28 11:16:48
这应该是某一款负极材料的半电池，可能是SiOx，也可能是Sn，或者其它合金
为什么会出现直线，完全是流程设置的问题。
这个半电池组装好之后的电压大约是3V，接下来设置的放电流程应该是：0.1C恒流放电到0.005V，0.005V恒压放电到0.01C (这里的电压啊，电流啊都是假设)。
放电过程中电压下降的过程为恒流放电的过程，所以电压下降；电压下降都0.005V后，恒流放电，电流由0.1C减小至0.01C，达到0.01C后，放电过程结束。
这里的实际放电容量当然要包括恒压放电的部分，第一次放电容量是1200多。
仅仅从图中就推断电池短路，是极为不严谨的。
推翻电池短路猜测的方法是拆电池及内阻测试。
验证恒压放电的方法是将电流随容量的变化作图出来。
~~~~~~~~~~~~~~~
赞一下(3人) 回复此楼
