[交流] 充放电曲线，请帮忙解决

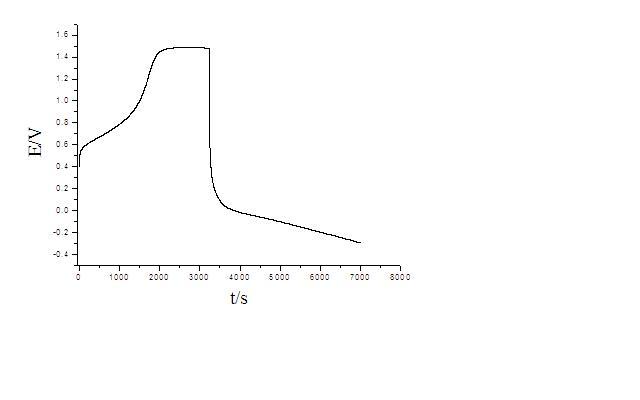

用Autolab做了一个半电池的充放电测试，我设置的参数是：
电压范围-0.3——1.55V，电流值0.7mA，得到帖子中的这个图形。
材料是钒的氧化物，应该是做负极材料，电压上升的过程，图中第一段，设置的电流值是0.7mA，电压降低段设置的电流值是-0.7mA。
问题1：在电压上升阶段，电压到了1.48V时很长一段时间都不再上升，我应该继续施加电流吗？还是应该把电压上限设置成1.48，如果设置成1.48是不是就不会有图中的那段平台了，如果按照图中曲线来计算容量，只有不到10mAh/g的容量，明显是很低的。
问题2：我这个材料哪一段才是材料的放电曲线，是电压上升段吗？充电和放电曲线怎么区分呢？看了很多资料，感觉很晕。还请有经验的虫友帮忙分析。

回复此楼

» 收录本帖的淘帖专辑推荐

锂电技术共享

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2012-12-05 11:16:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

lunfanfan

铁杆木虫 (小有名气)
★ ★ ★ ★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
落落馨欢: 金币+5 2012-12-06 11:12:16
恒电流充放电，你应该把电压设置宽一点，既然是1.55V，你就设置成1.55就是了，如果你设置为1.48，那么当它充到1.48V它就会直接跳到下一步了，可能就没有平台了。容量低，那原因太多了，靠单个半电池看不出来，多做一些，电解液的保质期，材料的稳定性，电极的厚度，面积，活性物质的量，都要考虑。电压下降的那段为放电曲线。
赞一下(1人) 回复此楼
2楼2012-12-05 12:59:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

yanliw878724

新虫 (初入文坛)
★ ★ ★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
落落馨欢: 金币+4 2012-12-06 11:12:01
这个曲线和电压设置关系不大，应该是你的活性物质的可逆性不行，导致电池在充好电后，大部分容量释放不出来
赞一下 回复此楼
3楼2012-12-05 16:31:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

落落馨欢

金虫 (小有名气)
引用回帖:
2楼: Originally posted by lunfanfan at 2012-12-05 12:59:37
恒电流充放电，你应该把电压设置宽一点，既然是1.55V，你就设置成1.55就是了，如果你设置为1.48，那么当它充到1.48V它就会直接跳到下一步了，可能就没有平台了。容量低，那原因太多了，靠单个半电池看不出来，多做一 ...

我这个做负极材料，不是应该充电的时候电压需要降低，放电的时候电压升高吗，这样理解我下降段就应该是充电？如您所说的话，我这个理解好像错了？
赞一下 回复此楼
4楼2012-12-05 17:28:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

用户注销 (正式写手)
★ ★ ★ ★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
落落馨欢: 金币+5 2012-12-06 11:11:46
本帖仅楼主可见
赞一下
5楼2012-12-05 22:23:49
已阅   申请ECEPI   回复此楼   编辑   查看我的主页

zy19860206

铁虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
你做的是那种材料呢，我做钛酸锂材料，那个循环性能比较好，充放电曲线很好的
赞一下 回复此楼
6楼2012-12-05 23:19:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

落落馨欢

金虫 (小有名气)
引用回帖:
5楼: Originally posted by 李一举 at 2012-12-05 22:23:49
我以前也碰到类似的情况，不知道你注没注意你的研究电极在充放电时有少量气体产生，我感觉你的充放电电流太小了，你的充放电电流完全能够只由这个产生气体得副反应提供，从而导致在很久的时间里电压一直不变，只要一 ...

我确实观察到有气泡产生，不知道是什么原因，我大概需要把电流值设置到多大呢？
赞一下 回复此楼
8楼2012-12-06 08:42:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

鱼儿谁中游

银虫 (正式写手)
★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
落落馨欢: 金币+2 2012-12-06 11:11:04
钒系的正极材料相变不是很严重吗？是不是放电平台很陡峭，就应该是这样的吧
赞一下 回复此楼
10楼2012-12-06 08:51:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

用户注销 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
本帖仅楼主可见
赞一下
11楼2012-12-06 09:00:53
已阅   申请ECEPI   回复此楼   编辑   查看我的主页

314123062

木虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
这个应该不是首圈吧？如果是首圈，开路电压太低，短路？负极应该先放再充，放电对于正负极都一样下降那段就是放电容量，有平台是好事情，容量贡献大，应该提高电压。我也是新手，希望没有误导你。
赞一下 回复此楼
13楼2012-12-06 20:35:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
