[求助] 恒流充放电曲线的设置问题 充电时间非常短

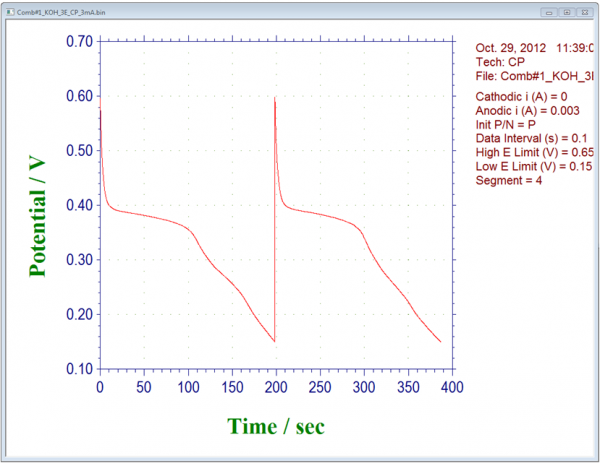

诚心请教！！本人最近在做对称镍电极在碱溶液中的测试， 但是测量的充放电曲线形状如图中所示，充电曲线时间非常短，为什么会这样，设置的参数在图中有显示，求各位高手指点 非常感谢！！！

回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-11-05 10:47:50
已阅   关注TA 给TA发消息 送TA红花 TA的回帖
回帖置顶 ( 共有1个 )

vicikle

木虫 (正式写手)
vicikle: 回帖置顶 2012-11-06 08:38:57

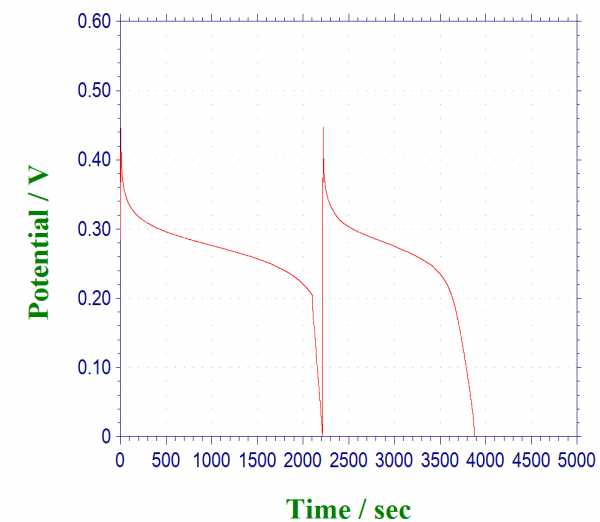

这是另一个样品的图 还是和之前的图一样， 没看到充电曲线，但是后面的衰减时间要短。我在一些论文里也是看到类似的放电曲线。
有没有那位能帮忙分析一下呢 非常感谢啊

赞一下 回复此楼
9楼2012-11-06 08:38:52
已阅   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

vicikle

木虫 (正式写手)
cathodic current 和 anodic current 是不是要设置成一样啊？
赞一下 回复此楼
2楼2012-11-05 10:55:37
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
vicikle: 金币+2, ★有帮助 2012-11-05 12:32:24
充放电过程本身就很快，达到在ms级别，你想记录下电流，电压突变的过程，就需要设置更快的采样速度，比如 5ms 或10ms 记录一个点.
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
3楼2012-11-05 11:38:09
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

vicikle

木虫 (正式写手)
引用回帖:
3楼: Originally posted by Jackcd12 at 2012-11-05 12:38:09
充放电过程本身就很快，达到在ms级别，你想记录下电流，电压突变的过程，就需要设置更快的采样速度，比如 5ms 或10ms 记录一个点.

你好， 谢谢关注。
请问为什么放电时间这么长 充电时间却很短 除了采样速度之外， 还是否有其他原因呢 ，我的参数设置有问题吗 谢谢
赞一下 回复此楼
4楼2012-11-05 12:31:49
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
vicikle: 金币+10, ★★★很有帮助 2012-11-05 14:40:03
你设置的恒电流充放电，充放电时间相同的话，就应该看到电位平台的时间也应该相同，随循环次数增多，电位平台慢慢衰减。你现在的情况是电位平台时间很短，而衰减时间较长（容量衰减严重），表明你的电极材料保持电荷的能力差。
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
5楼2012-11-05 14:19:24
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

vicikle

木虫 (正式写手)
引用回帖:
5楼: Originally posted by Jackcd12 at 2012-11-05 15:19:24
你设置的恒电流充放电，充放电时间相同的话，就应该看到电位平台的时间也应该相同，随循环次数增多，电位平台慢慢衰减。你现在的情况是电位平台时间很短，而衰减时间较长（容量衰减严重），表明你的电极材料保持电荷 ...

谢谢解惑， 懂了一点了。
有一点疑惑 充放电时间不是由高低电位决定的吗 ？
电位平台时间是指 放电曲线中比较平缓的那一段保持的时间吗
衰减时间是指 快速下降的那段曲线保持的时间吗？
谢谢
赞一下 回复此楼
6楼2012-11-05 14:43:34
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

★ ★ ★ ★ ★
vicikle: 金币+5 2012-11-05 17:02:12
测试电池的充放电特性，一般都采用恒电流模式下，用方波（阶跃）或三角波电流极化，记录在每个周期（循环）内电位随时间的变化曲线，由此可以分析电极过程。
充放电时间是由你自己设置的电流-时间而定了。比如，一个方波电流，充电电流为1mA,持续时间为0.5s，你观察的电位波形，开始有很短的脉冲高电位，然后很快回到一个平台电位，直到0.5s后，电位才衰减到0。你现在的情况是平台时间太短了，电流还恒定在1mA时，你的电位就衰减了。
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
7楼2012-11-05 15:19:08
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

vicikle

木虫 (正式写手)
引用回帖:
7楼: Originally posted by Jackcd12 at 2012-11-05 16:19:08
测试电池的充放电特性，一般都采用恒电流模式下，用方波（阶跃）或三角波电流极化，记录在每个周期（循环）内电位随时间的变化曲线，由此可以分析电极过程。
充放电时间是由你自己设置的电流-时间而定了。比如，一 ...

我对充放电特性还是理解的不深 唉 谢谢 我会再看一些关于电化学方面的分析方法 巩固基础。 我用的镍 估计材料有问题
赞一下 回复此楼
8楼2012-11-05 17:05:45
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

vicikle

木虫 (正式写手)
引用回帖:
7楼: Originally posted by Jackcd12 at 2012-11-05 16:19:08
测试电池的充放电特性，一般都采用恒电流模式下，用方波（阶跃）或三角波电流极化，记录在每个周期（循环）内电位随时间的变化曲线，由此可以分析电极过程。
充放电时间是由你自己设置的电流-时间而定了。比如，一 ...

你好 我在二楼贴了一个图 能帮忙看看吗 不知道你有什么看法？
如果你觉得和之前那个一样， 我想学习分析这些数据的方法 ，有什么建议吗 谢谢
赞一下 回复此楼
10楼2012-11-06 10:37:33
已阅   关注TA 给TA发消息 送TA红花 TA的回帖
