[交流] 求助电池充放电曲线origin作图问题

本人最近刚开始做锂电正极
采用蓝电对扣式进行充放电测试
程序设置为恒流充-搁置10min-恒流放-搁置10min-循环
可能是自己涂布的手艺还有待提高吧，感觉电池的自放电现象挺明显的，搁置期间的电势降差不多有0.4V
想请问各位，这种情况下如何做好voltage-capacity曲线
我的充放电电压范围为1.5-4.8V，而实际的放电范围是~4.4-1.5V
作图该如何处理呢，是直接在之前加一个voltage为4.8，capacity为0的点，还是将之前搁置期间的数据作为~4.8-4.4V电压区间的数据

求助电池充放电曲线origin作图问题
回复此楼

» 收录本帖的淘帖专辑推荐

资源

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-07-07 11:02:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

xmq135828

铁杆木虫 (著名写手)
引用回帖:
3楼: Originally posted by 人生如曲 at 2014-07-07 12:24:36
对 如楼上说的   不用改  你的放电平台很低了 低于4.0    刚开始的一段没有 有可能是由于没有放电容量 所以仪器没有记录 也有可能是你说的自放电  不过不管哪种情况 都直接用仪器出来的数据作图就可以了

可是这样作图的话，如何在图中体现出我的测试实际电压区间呢
赞一下(1人) 回复此楼
6楼2014-07-07 15:51:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

流水光年

金虫 (正式写手)
★ ★ ★ ★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
xmq135828: 金币+5 2014-07-07 11:45:06
就用源数据作图，反映你的实验的真实性，你再重复涂浆试下，是否仍是这种情况，否则找老板商量
赞一下 回复此楼
没有最好，只有更好
2楼2014-07-07 11:24:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

人生如曲

金虫 (正式写手)
★ ★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
xmq135828: 金币+3 2014-07-07 15:51:32
对 如楼上说的   不用改  你的放电平台很低了 低于4.0    刚开始的一段没有 有可能是由于没有放电容量 所以仪器没有记录 也有可能是你说的自放电  不过不管哪种情况 都直接用仪器出来的数据作图就可以了
赞一下 回复此楼
3楼2014-07-07 12:24:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

黑白森林你好
4楼2014-07-07 15:02:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xmq135828

铁杆木虫 (著名写手)
引用回帖:
2楼: Originally posted by 流水光年 at 2014-07-07 11:24:51
就用源数据作图，反映你的实验的真实性，你再重复涂浆试下，是否仍是这种情况，否则找老板商量

那这样的话，做出来的图中的电压区间和我实验中实际设定的电压区间就不一样了啊
赞一下 回复此楼
5楼2014-07-07 15:50:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xmq135828

铁杆木虫 (著名写手)
引用回帖:
3楼: Originally posted by 人生如曲 at 2014-07-07 12:24:36
对 如楼上说的   不用改  你的放电平台很低了 低于4.0    刚开始的一段没有 有可能是由于没有放电容量 所以仪器没有记录 也有可能是你说的自放电  不过不管哪种情况 都直接用仪器出来的数据作图就可以了

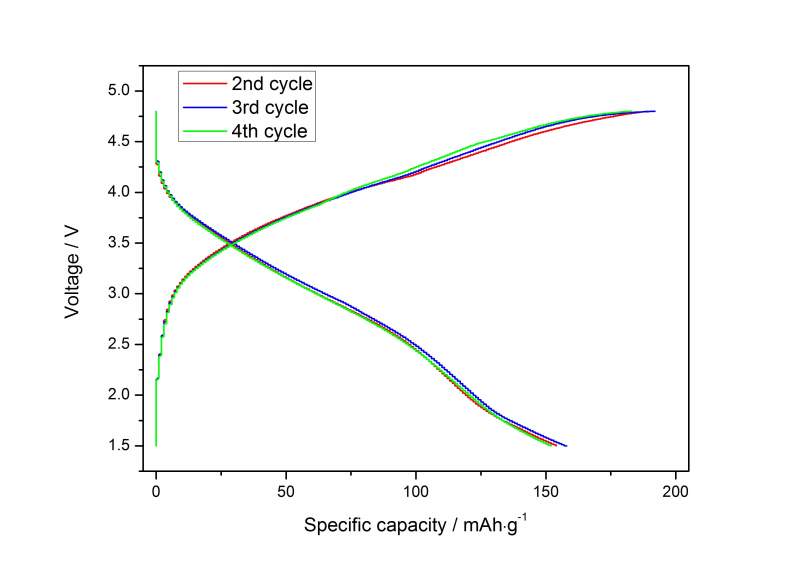

我附的这个图是人为地加入了voltage为4.8，specific capacity为0和voltage为1.5，specific capacity为0的点后画出来的
而且很奇怪的是，充放电初始阶段的曲线锯齿感很强，我设定的记录条件为10s记一个点
赞一下 回复此楼
7楼2014-07-07 15:57:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

人生如曲

金虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
6楼: Originally posted by xmq135828 at 2014-07-07 15:51:18
可是这样作图的话，如何在图中体现出我的测试实际电压区间呢...

图注说明下  在实验部分说
赞一下 回复此楼
8楼2014-07-07 16:06:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

人生如曲

金虫 (正式写手)
引用回帖:
7楼: Originally posted by xmq135828 at 2014-07-07 15:57:54
我附的这个图是人为地加入了voltage为4.8，specific capacity为0和voltage为1.5，specific capacity为0的点后画出来的
而且很奇怪的是，充放电初始阶段的曲线锯齿感很强，我设定的记录条件为10s记一个点...

可以直接用线作图 而不用点
赞一下 回复此楼
9楼2014-07-07 16:06:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

流水光年

金虫 (正式写手)
★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
xmq135828: 金币+2 2014-07-08 15:03:20
引用回帖:
6楼: Originally posted by xmq135828 at 2014-07-07 15:51:18
可是这样作图的话，如何在图中体现出我的测试实际电压区间呢...

你这句话我看不懂“我的充放电电压范围为1.5-4.8V，而实际的放电范围是~4.4-1.5V”你用的充放电不是1.5-4.6V，图上可以显现
赞一下 回复此楼
没有最好，只有更好
10楼2014-07-08 11:08:12
