天天过来铁杆木虫 (著名写手)
|
[求助]
简单的充放电曲线谁来帮忙做一下？急！
|

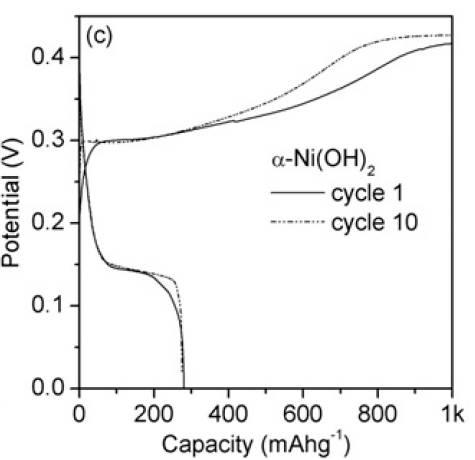

有所测的数据，如何做成如下图一样的充放电曲线。所用的材料大概1mg，面积1cm2 |
回复此楼» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : test.txt
2012-07-20 08:48:27, 16.48 K
» 猜你喜欢
杰青/长江团队招收调剂
已经有0人回复
-
中南林业科技大学罗勇锋教授团队2026年招收材料类调剂研究生（第二批）
已经有2人回复
-
物理化学论文润色/翻译怎么收费?
已经有229人回复
-
电子科技大学材料学院王翀教授拟招收工程博士一名（化学、材料方向）
已经有2人回复
-
湖南农业大学能源材料创新团队招收2026化学专业研究生（学硕）调剂
已经有8人回复
-
奥尔堡Xinxin Xiao课题组招收一名岗位制博士（酶基生物电化学）
已经有0人回复
-
济南大学 材料科学与工程 李金凯课题组 招收调剂生2名（2026级）
已经有0人回复
-
Synthesis of NCo@CNT-NFT Hierarchical Carbon Dendrites.
已经有0人回复
-
Ag纳米材料
已经有0人回复
-
长春工程学院市政工程方向有部分调剂名额，欢迎大家调剂到我校
已经有0人回复
-
招调剂
已经有0人回复
» 本主题相关商家推荐: (我也要在这里推广)
» 本主题相关价值贴推荐，对您同样有帮助:
- 求助电池充放电曲线origin作图问题
已经有20人回复
- 超电容器充放电曲线（类三角形波）很尖锐，说明了什么？
已经有14人回复
- 充放电曲线不正常的问题
已经有9人回复
- 为什么有的电池充放电曲线有平台有的没有
已经有3人回复
- 三元扣电充放电曲线异常
已经有9人回复
- 恒流充放电循环测试曲线问题，求高人指点！
已经有12人回复
- 关于锂电充放电曲线平台有无的问题
已经有7人回复
- 充放电曲线，请帮忙解决
已经有12人回复
- 请问怎么通过充放电曲线看材料的充放电平台呢？
已经有9人回复
- 关于充放电曲线
已经有11人回复
- 求帮忙共同讨论分析充放电曲线
已经有23人回复
- 锂离子电池充放电曲线的困惑
已经有5人回复
- 【求助】LFPO充放电测试曲线异常
已经有10人回复
- 【讨论】锂电池的充放电曲线分析
已经有4人回复
- 【求助】关于锂离子电池充放电曲线及机理
已经有11人回复
darmstadtium
铁杆木虫 (著名写手)
- ECEPI: 1
- 应助: 33 (小学生)
- 金币: 5312.8
- 红花: 4
- 帖子: 1184
- 在线: 244.8小时
- 虫号: 1876380
- 注册: 2012-07-03
- 专业: 高分子物理与高分子物理化
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ...
感谢参与，应助指数 +1
seagrove: 金币+3, 鼓励新虫多多应助交流，图片可用QQ截图保存后通过“上传图片”按钮上传，大小不超过512kb即可 2012-07-20 10:59:09
天天过来: 金币+100, ★★★很有帮助, 我做的Mn掺杂的Ni(OH)2 （粉末）,感觉很是诡异啊，是一个同学用电化学工作站帮忙测试的，他也是第一次做，能不能把电极的制备及测试充放电测试的细节或者技巧告知一二，非常感谢! 如果可以，请发我邮箱：hmzhang@issp.ac.cn 2012-07-20 16:52:59
感谢参与，应助指数 +1
seagrove: 金币+3, 鼓励新虫多多应助交流，图片可用QQ截图保存后通过“上传图片”按钮上传，大小不超过512kb即可 2012-07-20 10:59:09
天天过来: 金币+100, ★★★很有帮助, 我做的Mn掺杂的Ni(OH)2 （粉末）,感觉很是诡异啊，是一个同学用电化学工作站帮忙测试的，他也是第一次做，能不能把电极的制备及测试充放电测试的细节或者技巧告知一二，非常感谢! 如果可以，请发我邮箱：hmzhang@issp.ac.cn 2012-07-20 16:52:59
|
我画了一个，不过不知道怎么回事，图片贴不上来。那就简单告诉你画图方法吧。 1.你需要根据充放电电流的正负，将电量、电压的数据分成一段段单独的数据。 2.充电的数据可以不做处理，放电数据的电量值需做如下处理：这一段每一个电量值都要减去这一段的第一个电量值，然后将加减的结果取绝对值。 3.电量转化为比容量:你的原始数据单位为库仑，需要处以3.6，转换成mAh；然后除以活性物质的量，转换成mAhg-1。 4.以容量为横坐标，电位为纵坐标作图。 这样就可以获得你想要的图了。 你是用什么方法测的数据，如此奇怪？ |
2楼2012-07-20 10:20:44
天天过来
铁杆木虫 (著名写手)
- 应助: 4 (幼儿园)
- 金币: 8648
- 散金: 133
- 帖子: 1505
- 在线: 639.6小时
- 虫号: 468036
- 注册: 2007-11-27
- 专业: 胶体与界面化学
| 我做的Mn掺杂的Ni(OH)2 （粉末）,感觉很是诡异啊，是一个同学用电化学工作站帮忙测试的，他也是第一次做，能不能把电极的制备及测试充放电测试的细节或者技巧告知一二，非常感谢! 如果可以，请发我邮箱：hmzhang@issp.ac.cn |
3楼2012-07-20 16:48:17
darmstadtium
铁杆木虫 (著名写手)
- ECEPI: 1
- 应助: 33 (小学生)
- 金币: 5312.8
- 红花: 4
- 帖子: 1184
- 在线: 244.8小时
- 虫号: 1876380
- 注册: 2012-07-03
- 专业: 高分子物理与高分子物理化
4楼2012-07-21 08:44:40
落落馨欢
金虫 (小有名气)
- 应助: 0 (幼儿园)
- 金币: 1505.9
- 散金: 42
- 红花: 2
- 帖子: 148
- 在线: 72.9小时
- 虫号: 1371555
- 注册: 2011-08-18
- 性别: MM
- 专业: 电化学
5楼2012-11-22 09:45:28
 |
6楼2014-04-24 17:44:38
