[求助] 请问怎么通过充放电曲线看材料的充放电平台呢？

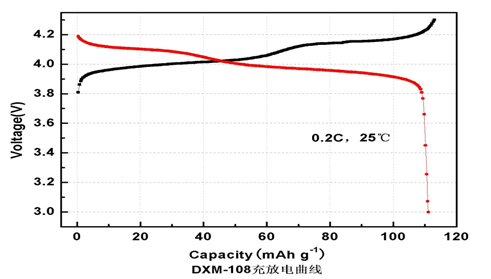

RT，这是我在网上找的曲线图，小弟锂电新手，还请大家指教！
回复此楼

» 收录本帖的淘帖专辑推荐

科研与育人 锂离子电池

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)
1楼 2012-11-18 21:07:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

纪宁

金虫 (正式写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
egleaner: 金币+2, ★有帮助, 谢谢您 2012-11-20 15:55:58
比较平的那大段就是充放平台，大概取个中间值
赞一下 回复此楼
随便掉一个offer砸中我啦...=。=要求不高吧...
2楼2012-11-18 22:58:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhsh985

金虫 (小有名气)

沧海横流

【答案】应助回帖

★
感谢参与，应助指数 +1
egleaner: 金币+1, ★有帮助, 您自己是分析了，可是没说是怎么分析的啊，还是谢谢您 2012-11-20 15:56:29
上图充电有2个平台分别是4.0和4.15 V，放电过程也对应有2个平台，大约在4.1和3.93 V，常温0.2 C放电容量达到112 mAhg-1，充放电曲线平缓，电压上限4.3 V，放电截止电压3.0V，应该是锰酸锂的特性。
赞一下(3人) 回复此楼
摆正心态，学会奋斗，学会享受
3楼2012-11-18 23:36:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

egleaner

铜虫 (初入文坛)
引用回帖:
2楼: Originally posted by 纪宁 at 2012-11-18 22:58:31
比较平的那大段就是充放平台，大概取个中间值

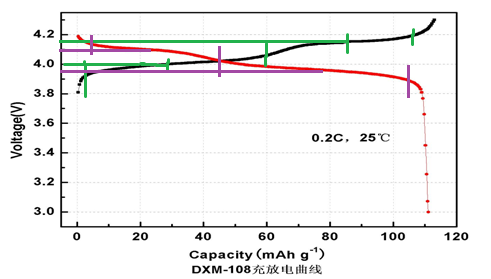

您看是我画的这意思么
绿色对应的是充电平台 紫色对应的是放电
赞一下(2人) 回复此楼
4楼2012-11-18 23:52:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

egleaner

铜虫 (初入文坛)
引用回帖:
3楼: Originally posted by zhsh985 at 2012-11-18 23:36:20
上图充电有2个平台分别是4.0和4.15 V，放电过程也对应有2个平台，大约在4.1和3.93 V，常温0.2 C放电容量达到112 mAhg-1，充放电曲线平缓，电压上限4.3 V，放电截止电压3.0V，应该是锰酸锂的特性。

确实是锰酸锂，可是您是怎么分析的，还麻烦您赐教！方便的话可不可以在图上画一画呢，谢谢您。
赞一下 回复此楼
5楼2012-11-18 23:55:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

y540958003

铜虫 (小有名气)
比较平的那大段就是充放平台，大概取个中间值
赞一下 回复此楼
6楼2012-11-19 00:07:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

luan001

木虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
egleaner: 金币+5, ★★★很有帮助, 谢谢您的帮助 2012-11-20 15:57:48
充放电电压平台一般都是充电或者放电时间电压较平缓的那段，你先找准曲线平缓段，然后到左边坐标找对应的电压值范围，在此范围内大约去平均电压就是对应的电压平台。你的图上很明显的每个阶段都有有两个平台。
赞一下(1人) 回复此楼
踏实科研
7楼2012-11-19 08:22:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

梦幻1237

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
充放电电压平台一般都是充电或者放电时间电压较平缓的那段，取两个转折点的中间值
赞一下 回复此楼
做自己想做的事···
8楼2012-11-19 12:52:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wxb5010

至尊木虫 (正式写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
egleaner: 金币+2, ★有帮助, 不会做微分容量曲线。。。。谢谢您，我去找资料学学 2012-11-20 15:58:31
做一下微分容量曲线可以确定充放电平台了
赞一下 回复此楼
9楼2012-11-19 15:17:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chen8262159

木虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
做一下微分容量曲线可以确定充放电平台了
赞一下 回复此楼
10楼2012-11-20 05:22:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
