应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 化学化工区 » 电化学 » 化学电源 » 三元扣电充放电曲线异常
北京石油化工学院2026年研究生招生接收调剂公告
101/1返回列表
查看: 3338  |  回复: 9
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

kanlvoe

银虫 (小有名气)

[求助] 三元扣电充放电曲线异常

如题，不多说，直接贴图，求分析！
0.2C充放电，恒流充-恒压充-搁置-恒流放.......多出来的尖刺是什么原因造成的？

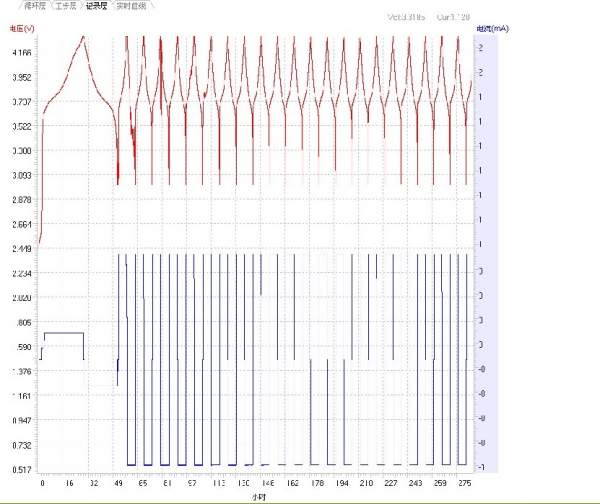

三元扣电充放电曲线异常

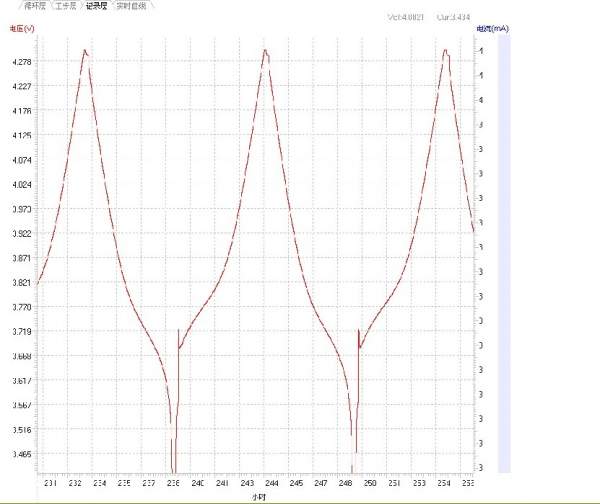

三元扣电充放电曲线异常-1

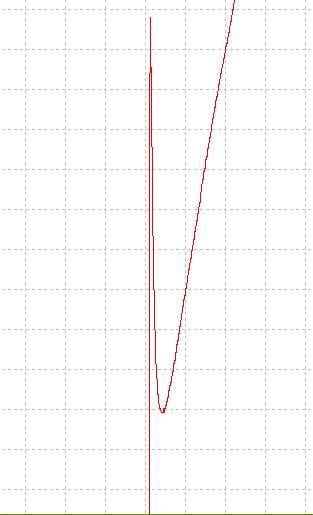

三元扣电充放电曲线异常-2
回复此楼

» 收录本帖的淘帖专辑推荐

常见的相关实验现象分析

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
这要熬到什么时候才是头啊！？
1楼 2013-09-24 12:12:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kanlvoe

银虫 (小有名气)
自己顶一下，别沉了！！难道没人遇到过这种情况吗？
赞一下 回复此楼
这要熬到什么时候才是头啊！？
2楼2013-09-24 17:54:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

slanking

金虫 (小有名气)

探索者

【答案】应助回帖

感谢参与，应助指数 +1
材料结构不稳定，或者是电解液、电极壳等有污物，另外充电过程中是否停电过？
赞一下 回复此楼
科研路上下求索
3楼2013-09-24 20:58:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zxw198612

铜虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
kanlvoe: 金币+5, ★★★很有帮助 2013-09-25 09:26:36
我做扣电经常遇到这种问题，有人说是充电初期电池极片状况欠佳，极化大，造成表面Li受阻碍暂时累积，电压偏高，等到Li离子嵌入稳定顺畅的时候就会电压回落并慢慢升高。
赞一下 回复此楼
4楼2013-09-24 21:25:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kanlvoe

银虫 (小有名气)
引用回帖:
3楼: Originally posted by slanking at 2013-09-24 20:58:40
材料结构不稳定，或者是电解液、电极壳等有污物，另外充电过程中是否停电过？

材料结构不稳定，能不能在具体一些？我这数据还是不错的啊，容量循环都还可以...就第二个循环油异常，查看了历史记录发现第三个循环的时候出现过连接点异常....
赞一下 回复此楼
这要熬到什么时候才是头啊！？
5楼2013-09-25 08:27:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kanlvoe

银虫 (小有名气)
引用回帖:
4楼: Originally posted by zxw198612 at 2013-09-24 21:25:44
我做扣电经常遇到这种问题，有人说是充电初期电池极片状况欠佳，极化大，造成表面Li受阻碍暂时累积，电压偏高，等到Li离子嵌入稳定顺畅的时候就会电压回落并慢慢升高。

我之前做的材料制备出来的扣电都没有这种情况，而且之前的数据还没这次的好，这次在搁置10分钟后，开始恒流充电位置出现了电压下降后再上升的异常现象....
赞一下 回复此楼
这要熬到什么时候才是头啊！？
6楼2013-09-25 08:29:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kanlvoe

银虫 (小有名气)
引用回帖:
4楼: Originally posted by zxw198612 at 2013-09-24 21:25:44
我做扣电经常遇到这种问题，有人说是充电初期电池极片状况欠佳，极化大，造成表面Li受阻碍暂时累积，电压偏高，等到Li离子嵌入稳定顺畅的时候就会电压回落并慢慢升高。

这极片状态欠佳，这个貌似有道理，我细看了下，前几个循环都有些小异常
赞一下 回复此楼
这要熬到什么时候才是头啊！？
7楼2013-09-25 08:38:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zxw198612

铜虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★
kanlvoe: 金币+5 2013-10-09 16:17:16
引用回帖:
6楼: Originally posted by kanlvoe at 2013-09-25 08:29:14
我之前做的材料制备出来的扣电都没有这种情况，而且之前的数据还没这次的好，这次在搁置10分钟后，开始恒流充电位置出现了电压下降后再上升的异常现象.......

我做了不少善缘材料的扣电，这种情况很正常，一般不会影响克容量和循环性能的，做扣电在压制的时候，其实各部分的压力不是很对称，每次试验压实密度的差异、极片的厚度差异这些因素叠合在一起可能就会出现这种情况，按经验看，做纯钴材料这种现象较少。并且，扣式电池在组装好以后搁置时间太短（小于1天），搁置时间太长（大于2天），出现该现象几率很大，三元最常见。
赞一下(1人) 回复此楼
8楼2013-09-25 10:55:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kanlvoe

银虫 (小有名气)
引用回帖:
8楼: Originally posted by zxw198612 at 2013-09-25 10:55:25
我做了不少善缘材料的扣电，这种情况很正常，一般不会影响克容量和循环性能的，做扣电在压制的时候，其实各部分的压力不是很对称，每次试验压实密度的差异、极片的厚度差异这些因素叠合在一起可能就会出现这种情况 ...

我一般制备扣电后，搁置6~8个小时就开始上架了，时间是不是有些短啊？
赞一下 回复此楼
这要熬到什么时候才是头啊！？
9楼2013-09-25 12:18:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zxw198612

铜虫 (正式写手)
引用回帖:
9楼: Originally posted by kanlvoe at 2013-09-25 12:18:42
我一般制备扣电后，搁置6~8个小时就开始上架了，时间是不是有些短啊？...

我一般是搁置20小时左右，一般中午11点做好，第二天9点上柜。搁置时间1天左右，基本电压回升至最高点，也可以将某些微短路的电池筛选出来的。学习中
赞一下 回复此楼
10楼2013-09-25 21:00:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 kanlvoe 的主题更新
101/1返回列表
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 308求调剂 +7 墨墨漠 2026-04-06 7/350 2026-04-06 19:56 by lbsjt
[考研] 材料调剂 +13 小刘同学吖吖 2026-04-06 14/700 2026-04-06 19:43 by 电池阿白
[考研] 318求调剂 +12 ykyhsa 2026-04-05 14/700 2026-04-06 17:46 by fuyu_
[考研] 工科 22408 267求推荐 +3 wanwan00 2026-04-05 4/200 2026-04-06 15:36 by lin-da
[考研] 求助 +3 卡卡东88 2026-04-06 4/200 2026-04-06 15:28 by going home
[考研] 求调剂到材料 +5 程9915 2026-04-06 5/250 2026-04-06 15:21 by yulian1987
[考研] 求调剂 一志愿西南交通大学085701环境工程 282分 +9 多多爱吃汉堡 2026-04-04 9/450 2026-04-06 14:14 by lqwchd
[考研] 一志愿武汉理工大学080200机械工程308分，求调剂 +4 终不似从前 2026-04-05 4/200 2026-04-06 11:46 by 考研学校招点人
[考研] 材料调剂 +13 一样YWY 2026-04-03 14/700 2026-04-05 18:20 by 蓝云思雨
[考研] 一志愿同济大学323分（080500）求调剂 +8 yikeniu 2026-04-01 8/400 2026-04-05 18:15 by cql1109
[考研] 282求调剂 +3 aaa车辆 2026-04-01 3/150 2026-04-05 17:03 by yulian1987
[考研] 求调剂 +3 ffyyu 2026-04-02 3/150 2026-04-04 19:03 by 蓝云思雨
[考研] 求生物学专业调剂-332分 +5 云朵遛弯指南 2026-04-04 5/250 2026-04-04 10:05 by rzh123456
[考研] 372分材料与化工（085600）一志愿湖南大学求调剂 +3 蓝笺片 2026-04-03 4/200 2026-04-03 17:58 by Jimmyandyou
[考研] 求调剂 +3 心想事成可 2026-04-03 3/150 2026-04-03 11:22 by wangjy2002
[考研] 专硕 351 086100 也是考的材科基 本科也是材料 +8 202451007219 2026-04-02 8/400 2026-04-03 09:50 by 蓝云思雨
[考研] 326求调剂 +10 崽崽仔 2026-04-02 10/500 2026-04-03 09:08 by 帕尔马拉特
[考研] 材料工程322分 +8 哈哈哈吼吼吼哈 2026-04-01 8/400 2026-04-02 11:53 by 3041
[考研] 267求调剂 +13 uiybh 2026-03-31 13/650 2026-04-01 10:25 by 探123
[考研] 085601英二数二求调剂 总分325 +4 余航航 2026-03-31 4/200 2026-03-31 17:38 by 唐沐儿
信息提示
关闭
请填处理意见
关闭
