[求助] 充放电曲线分析求助

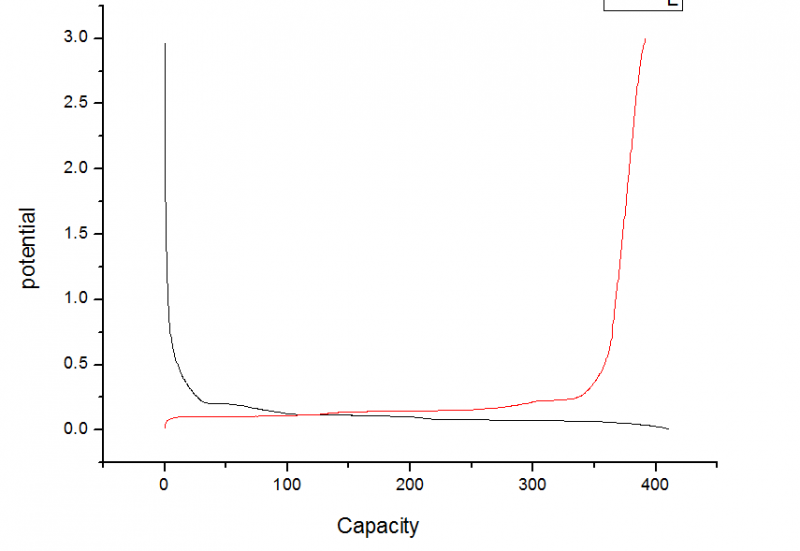

我是新手,用鳞片石墨组的扣式电池,0.1C充放电,只循环了三圈,这是第三圈充放电的曲线。

  曲线为什么会是这样啊。
还有几个问题想问问:
1、为什么第一次放电的比容量很大,都有理论值372的好几倍了。
2、第二次放电的比容量接近理论值,但为什么到第三次放电的比容量还比第二次的还大啊。
3、充电时的比容量三次都很接近,但也都高于理论值,且也出现后面的比前面的高的情况。
4、还有在第二次放电的时候,电压还没有下降到设置的5mv,才到70多mv就开始下一步的充电了,这是为什么。
   我才刚开始学这个,什么都还不懂,请大家多多指教。谢谢了。
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖置顶 ( 共有1个 )

yhdhx

金虫 (小有名气)

seagrove: 回帖置顶 2012-07-13 09:21:52

还不会传图片,希望这次没错。


3楼2012-07-12 16:18:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

yhdhx

金虫 (小有名气)

2楼2012-07-12 16:11:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yhdhx

金虫 (小有名气)

怎么没人帮我啊,哪位帮我分析一下吧,谢谢了。
4楼2012-07-12 20:17:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qustwangc

木虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★
yhdhx: 金币+6, 有帮助 2012-07-17 14:29:17
你做的是负极吧?所以说第一圈放电过放比较正常,这也就是负极首圈库伦效率普遍偏低的原因……第二,我不知道你的主体材料是什么,是只有石墨么?若果是复合材料的话,比容量超过理论容量就比价正常了吧,因为符合的材料都会提供容量。第三,你用的充放电仪器是蓝电么?如果是的话确定一下程序设置是否有错误,过程参数下线能否达到5mV……当然也有可能你的材料电压下限本身就达不到这么低
贵在坚持不懈!!!
5楼2012-07-16 11:23:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

simultaneous

铁杆木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★
yhdhx: 金币+4, 有帮助 2012-07-17 14:29:23
第一圈充放电实际上还伴随着一个电极的激活过程,即内部的活性面积会随着电解液的浸润而变大。再一个问题,就是电极材料自身均匀么,这对电极电阻本身也会产生影响~
still~water~runs~deep
6楼2012-07-16 15:10:06
