应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 化学化工区 » 电化学 » 化学电源 » 锰酸锂材料充放电过程中出现的一些问题，请教！
161/1返回列表
查看: 4663  |  回复: 15
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

venus53

铜虫 (初入文坛)

[交流] 锰酸锂材料充放电过程中出现的一些问题，请教！

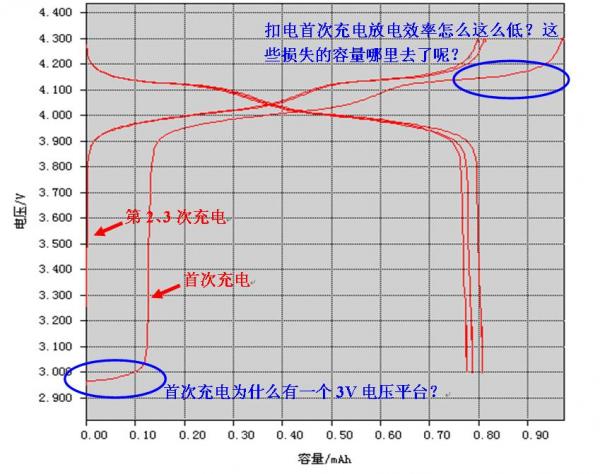

各位大虾，请教一个现象，我最近做的一批锰酸锂材料，制成扣电进行测试（0.1C充放，3.0-4.3V），发现在首次充电刚开始时有一个约3V的充电平台（如图），而第2次第3次以后的充电就没有这个平台，我查了一些资料，说是锰酸锂的3V电压平台对应于锂嵌入空的八面体16c位置，锂的嵌入和脱嵌会存在立方体LiMn2O4和四面体Li2Mn2O4之间的相转变。但是这种转变应该是放电时会出现这种现象，至于充电为什么会出现这种现象，而且在第2次第3次以后的充电就没有这个平台，这个感觉很困惑，如果我把电压设置为3.5-4.3V，是不是也会出现着这种现象？
还有一个问题：就是一般扣电的首次充放电效率很高，原因是负极用的是金属锂片，不像生产上用的碳负极一样会生成SEI膜，即没有相应的不可逆容量损失。但是我制作的扣电发现首次充放不可逆容量损失很大，好一点的充放电效率才92%，我也测过国内其他一些材料厂家的，首次充放电效率都很低（有的才80%，还不如生产的成品电池效率高），对此我有些困惑，应该扣点的首次充放效率会高一些的啊！希望有哪位专家能够给解释一二！

回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2012-08-31 11:59:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖置顶 ( 共有2个 )

yynlp0906

银虫 (小有名气)
★
venus53(金币+1): 谢谢参与
你这个的现象好像是材料不纯造成的，合成材料里面含有Mn的氧化物。这也是第一次充电容量高的原因。个人之见。
赞一下 回复此楼
2楼2012-09-04 11:12:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wfu2005

木虫 (著名写手)
★
venus53(金币+1): 谢谢参与
如你所说，锰酸锂的3V电压平台对应于锂嵌入空的八面体16c位置，你是不是在制备材料时Li过量比较多？导致了首次充电有低电压平台和效率低。
赞一下 回复此楼
3楼2012-09-04 12:54:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

刀杉

木虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
12楼: Originally posted by 李秋艳 at 2015-07-23 11:43:08
我也有这样的问题，如何解释的、？？？求答案...

是因为尖晶石LixMn2O4在1≤x≤2时，处于16c位置的锂离子在3 V左右进行嵌入和脱出，故在3 V处有一个小充电平台。我在一本书上看到的，不知道对不对？？
赞一下(1人) 回复此楼
13楼2015-07-23 16:29:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

tang_jun

木虫 (正式写手)
★
venus53(金币+1): 谢谢参与
这是电池装配过程中外部短路造成的。电池有了深度放电。你把充放电下线电压调为2.7v时，做一个循环，曲线一样的
赞一下 回复此楼
4楼2012-10-11 09:23:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

180604009

新虫 (初入文坛)
★
venus53(金币+1): 谢谢参与
第一：你可以试试3.3-4.3V。
第二：可能是充电时电解液分解了，导致充电多，放电少，效率当然低。
赞一下 回复此楼
5楼2012-10-11 09:28:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

scarecrow143

至尊木虫 (著名写手)
★
venus53(金币+1): 谢谢参与
帮顶
回复此楼
6楼2012-10-11 10:06:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

daisy143

至尊木虫 (职业作家)
★
venus53(金币+1): 谢谢参与
帮顶
回复此楼
7楼2012-10-11 10:15:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

taoshi111

木虫 (小有名气)
★
venus53(金币+1): 谢谢参与
帮顶
回复此楼
8楼2012-10-11 11:30:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

853155887

木虫 (正式写手)
★
venus53(金币+1): 谢谢参与
截止电压4.3V  电解液应该不会分解  我觉得可能跟制备的材料和装的电池有关  如果一批电池都是这种现象 应该是材料的问题
赞一下 回复此楼
9楼2012-10-11 12:03:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yangliu1325

新虫 (初入文坛)
★
venus53(金币+1): 谢谢参与
我认为应该是电极和电解液没有充分浸润的原因
赞一下 回复此楼
10楼2013-12-18 21:14:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

刀杉

木虫 (小有名气)
★
venus53(金币+1): 谢谢参与
这个和我测得一样一样的，楼主找到解释了吗？我都找好长时间了，不知道怎么解决。。
赞一下 回复此楼
11楼2015-06-01 20:37:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

李秋艳

新虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
11楼: Originally posted by 刀杉 at 2015-06-01 20:37:31
这个和我测得一样一样的，楼主找到解释了吗？我都找好长时间了，不知道怎么解决。。

我也有这样的问题，如何解释的、？？？求答案
赞一下 回复此楼
12楼2015-07-23 11:43:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

刀杉

木虫 (小有名气)
引用回帖:
13楼: Originally posted by 刀杉 at 2015-07-23 16:29:02
是因为尖晶石LixMn2O4在1≤x≤2时，处于16c位置的锂离子在3 V左右进行嵌入和脱出，故在3 V处有一个小充电平台。我在一本书上看到的，不知道对不对？？...

这个是我写在我毕业论文里的，那个书上意思是这样。
赞一下 回复此楼
14楼2015-07-23 16:31:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

爱生活女娃

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
14楼: Originally posted by 刀杉 at 2015-07-23 16:31:00
这个是我写在我毕业论文里的，那个书上意思是这样。...

请问是哪本书上说的？
赞一下 回复此楼
15楼2015-07-27 10:34:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

刀杉

木虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
15楼: Originally posted by 爱生活女娃 at 2015-07-27 10:34:48
请问是哪本书上说的？...

应该是这本，Jung-Ki Park (韩), 等. 锂二次电池原理与应用。应该一般的书里都有吧，当锂的量大于1时，放电平台电压不一样。。。
赞一下 回复此楼
16楼2015-07-28 12:39:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 venus53 的主题更新
161/1返回列表
普通表情 龙 兔 虎 猫 高级回复 (可上传附件)
信息提示
关闭
请填处理意见
关闭
