[求助] 电化学交流阻抗图谱解释 已有2人参与

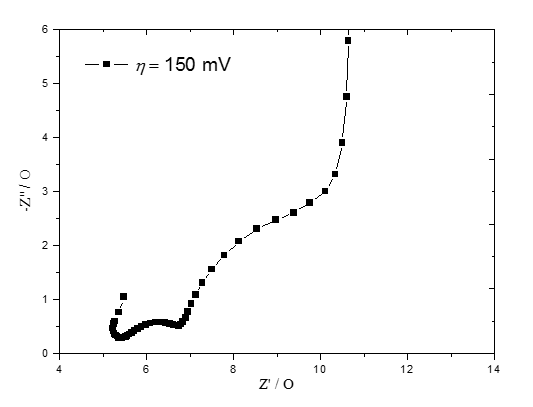

用的是玻碳电极，做修饰电极，催化剂用的是碳材料负载的金属催化剂，体系是0.5M H2SO4，图中出现两个半圆，且低频出现直线部分，这样的图该如何解释呢？谢谢啦！

电化学交流阻抗图谱解释
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
好好科研，多学知识，早日毕业！
1楼 2014-12-15 20:56:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dyhua

金虫 (小有名气)
补充一下，做的是酸性介质中的析氢反应，测试时过电位为150mV
赞一下 回复此楼
好好科研，多学知识，早日毕业！
2楼2014-12-15 21:00:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

佐手倒影1993

铜虫 (小有名气)

【答案】应助回帖

过电位150或180mV都是可以的，都有使用过。那你的ac幅值设置是多少，一般5~10mV，这样可能会在你频率条件下让半圆更完美。
P.S.你的Rct好小。。。。
赞一下 回复此楼
stay hungry， stay foolish
3楼2015-01-03 10:33:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dyhua

金虫 (小有名气)
引用回帖:
3楼: Originally posted by 佐手倒影1993 at 2015-01-03 10:33:34
过电位150或180mV都是可以的，都有使用过。那你的ac幅值设置是多少，一般5~10mV，这样可能会在你频率条件下让半圆更完美。
P.S.你的Rct好小。。。。

设置都是常规的，按照文献中的，就是两个半圆的解释我不知道在哪里可以学到，有没有相关的文献，负载的Pt催化剂，电荷转移电阻会很小的。
赞一下 回复此楼
好好科研，多学知识，早日毕业！
4楼2015-01-11 14:59:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

佐手倒影1993

铜虫 (小有名气)
引用回帖:
4楼: Originally posted by dyhua at 2015-01-11 14:59:01
设置都是常规的，按照文献中的，就是两个半圆的解释我不知道在哪里可以学到，有没有相关的文献，负载的Pt催化剂，电荷转移电阻会很小的。...

你测试EIS用H2SO4吗？我觉得一般是用Fe(CN)6（3-/4-）溶液测试吧，H2SO4用来活化电极
赞一下 回复此楼
stay hungry， stay foolish
5楼2015-01-11 22:38:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

实验室大蘑菇

铜虫 (小有名气)

【答案】应助回帖

第一个圆应该是你的催化物的界面。第二个园可能是没修饰好，波碳电极直接接触溶液的界面。直线则是T型无限扩散。
仅供参考。
赞一下 回复此楼
蘑菇，吃吃吃。
6楼2015-01-12 11:52:19
