应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 化学化工区 » 电化学 » 化学电源 » 富锂三元材料合成
91/1返回列表
查看: 2060  |  回复: 8
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

zhfl729

银虫 (小有名气)

[求助] 富锂三元材料合成 已有2人参与

本人做碳酸盐共沉积，往0.2M的Na2CO3中滴加0.54M MnSO4+0.13M NiSO4+0.13M CoSO4溶液，过程没有控制pH值，同N2保护搅拌反应10h。得到的球形的前驱物，但是发现烧完之后一次颗粒在100nm以下，没有形成很好的二次颗粒。半电池测试首次效率一般在68%左右。现有两个问题，希望有经验的虫友帮忙解决
1. 用碳酸盐前驱物由于烧结的过程中产生CO2，所以很难形成微米级的二次颗粒？
2. 首次效率低是由于什么原因造成的？

富锂三元材料合成

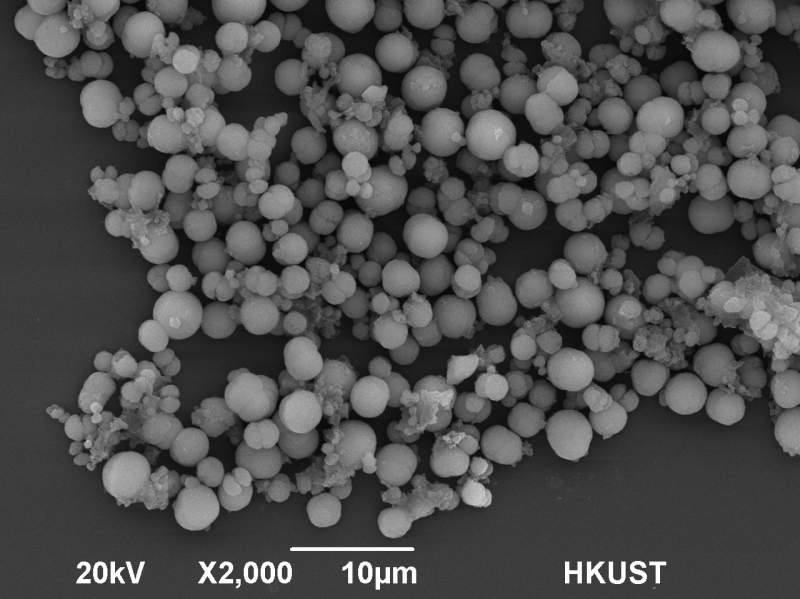

前驱物SEM图


富锂三元材料合成-1

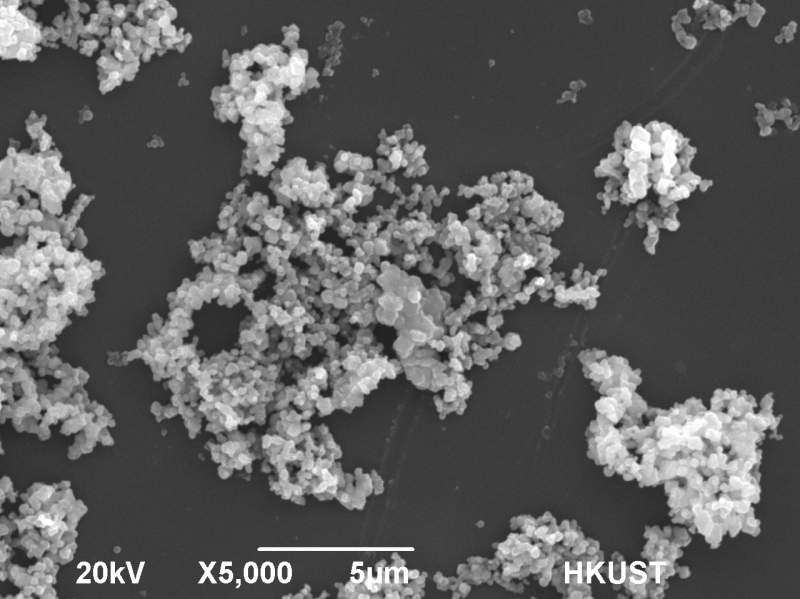

烧结后SEM图


富锂三元材料合成-2
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-12-08 11:25:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liusanbing

铜虫 (正式写手)
需要控制工艺及烧结，需高人指点
赞一下 回复此楼
2楼2014-12-13 16:01:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

水木年华cp

金虫 (正式写手)
为什么我用碳酸钠沉淀咋没得到球形前驱体？是因为反应时间没到10h?楼主求分享下制备球形实验细节
赞一下(1人) 回复此楼
3楼2014-12-17 19:57:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhfl729

银虫 (小有名气)
引用回帖:
3楼: Originally posted by 水木年华cp at 2014-12-17 19:57:13
为什么我用碳酸钠沉淀咋没得到球形前驱体？是因为反应时间没到10h?楼主求分享下制备球形实验细节

往0.2M的Na2CO3中在搅拌的过程中滴加0.54M MnSO4+0.13M NiSO4+0.13M CoSO4溶液，之后在80度通N2保护搅拌反应10h。
但我感觉 无论前驱物是不是球状，烧结之后得到的产物都是低于100纳米的颗粒。未能形成很好的二次颗粒。还有就是烧结后的xrd图003峰和104峰比才1.18左右。不知道你做的如何？
赞一下(1人) 回复此楼
4楼2014-12-19 13:08:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

无名伊夫

金虫 (小有名气)

【答案】应助回帖

个人认为首先控制PH的，其次没有络合剂，最后进料速度和硫酸盐浓度、搅拌速度你没有写。看你的前体相貌可能是这些原因造成前体的不均匀。
你问的问题：1、没有二次形貌的LLOs可能是烧制的温度太高了、或者球墨时将氧化物磨碎了。
                 2、首次效率低的原因各个文献都有介绍。个人认为主要是Li回嵌时，氧空位被占或者氧析出。这也是影响材料循环性能的因素之一。
       （我们实验室是做项目的，所以只能这么简短的说说。）
赞一下 回复此楼
5楼2014-12-19 13:54:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

水木年华cp

金虫 (正式写手)
引用回帖:
4楼: Originally posted by zhfl729 at 2014-12-19 13:08:09
往0.2M的Na2CO3中在搅拌的过程中滴加0.54M MnSO4+0.13M NiSO4+0.13M CoSO4溶液，之后在80度通N2保护搅拌反应10h。
但我感觉 无论前驱物是不是球状，烧结之后得到的产物都是低于100纳米的颗粒。未能形成很好的二次 ...

我做的XRD一直R是大于1.2的，你可以适当提高温度。至于FCE低一个跟你制备方法有关系，还一个就是本身的局限性，充电脱掉俩个锂，放电只回来一个锂，所以首次库伦效率低。可以尝试表面酸洗改性之类的。我是跟你做的相反，碳酸钠往金属盐中滴加，烧出来就是片状的
赞一下 回复此楼
6楼2014-12-19 20:33:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

海边的黎明

银虫 (正式写手)

【答案】应助回帖

我也做过类似的，碳酸盐测扫描电镜是球形的或立方体的，也有椭球体的，但我烧了之后就没形了，产生二氧化碳不是会导致形貌成孔状吗？
赞一下 回复此楼
7楼2014-12-20 18:41:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Egchaser

金虫 (小有名气)
楼主你好，我是最近才开始做碳酸盐共沉淀富锂锰材料，能向你请教个问题吗？          共沉淀后溶液中的前驱体和干燥后的前驱体是什么颜色比较合理呢。
赞一下 回复此楼
8楼2015-04-21 15:09:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

大风兮，起

新虫 (初入文坛)
引用回帖:
8楼: Originally posted by Egchaser at 2015-04-21 15:09:20
楼主你好，我是最近才开始做碳酸盐共沉淀富锂锰材料，能向你请教个问题吗？          共沉淀后溶液中的前驱体和干燥后的前驱体是什么颜色比较合理呢。

和土差不多
回复此楼
9楼2022-06-14 15:28:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 zhfl729 的主题更新
91/1返回列表
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[硕博家园] 售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急 +6 23jxep3nCNZb 2026-09-14 6/300 2026-09-18 11:30 by HjTo14L7GlnE
[硕博家园] 售SCI一区T0P文章，我:8.O55.1.O.54,科目全,可十急 +6 s3fFTmArrBt6 2026-09-14 6/300 2026-09-18 10:16 by yS4CkeWDhD6V
[找工作] 售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急 +7 3n8v2C8RimXI 2026-09-13 8/400 2026-09-18 09:28 by yS4CkeWDhD6V
[考博] 售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急 +3 Aj1rhIDL5ixY 2026-09-14 3/150 2026-09-18 01:40 by cITaGg3p5edr
[硕博家园] 售SCI一区文章，我:8.O.551.O.5.4,科目全,可伽急 +5 s3fFTmArrBt6 2026-09-13 7/350 2026-09-17 23:28 by cuPZTDXS3VOd
[硕博家园] 售一区SCI文章T0P，我:8O.551.O54,科目全,可十急 +7 LwdutQ8HoqWP 2026-09-13 7/350 2026-09-17 22:53 by cuPZTDXS3VOd
[找工作] 售一区SCI文章T0P，我:8O.551.O54,科目全,可十急 +4 3n8v2C8RimXI 2026-09-13 4/200 2026-09-17 22:39 by cuPZTDXS3VOd
[硕博家园] 售SCI-T0P文章，我:8O.5.5.1.O.54,科目齐全,可+急 +6 3n8v2C8RimXI 2026-09-13 6/300 2026-09-17 22:29 by cuPZTDXS3VOd
[考博] 售SCI文章，我:8O.5.5.1O.54,科目全,可十急 +3 vZfe6xYu34yj 2026-09-14 3/150 2026-09-17 15:29 by 0ngsZVSCTS7z
[找工作] 售SCI一区T0P文章，我:8.O.55.1.O.54,科目齐全,可+急 +4 Aj1rhIDL5ixY 2026-09-14 4/200 2026-09-17 14:27 by ObVzqQQh1rrE
[考研] 售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急 +6 Aj1rhIDL5ixY 2026-09-14 6/300 2026-09-17 14:17 by ObVzqQQh1rrE
[硕博家园] 售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急 +4 yaCh4X3wd045 2026-09-14 4/200 2026-09-17 13:17 by ObVzqQQh1rrE
[找工作] 售SCI一区T0P文章，我:8.O55.1.O.54,科目全,可十急 +4 s3fFTmArrBt6 2026-09-14 5/250 2026-09-17 12:39 by ObVzqQQh1rrE
[找工作] 售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急 +4 40ms4Wlo4umh 2026-09-14 4/200 2026-09-17 04:28 by k06BKNblrGRH
[考研] 售SCI一区文章，我:8.O.551.O.5.4,科目全,可伽急 +7 QUjhNVAcOSff 2026-09-13 8/400 2026-09-17 01:16 by Tql5LQhh5rLK
[考博] 售SCI-T0P文章，我:8O.5.5.1.O.54,科目齐全,可+急 +4 6F5UbRU2I5hL 2026-09-14 4/200 2026-09-16 17:00 by i3KBRD19ERkG
[找工作] 售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急 +4 QUjhNVAcOSff 2026-09-13 6/300 2026-09-16 14:27 by i3KBRD19ERkG
[考研] 售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急 +5 LwdutQ8HoqWP 2026-09-13 5/250 2026-09-16 03:14 by DgNGHc3h5tPl
[考博] 售SCI文章，我:8O.5.5.1O.54,科目全,可十急 +7 3n8v2C8RimXI 2026-09-13 7/350 2026-09-16 02:35 by DgNGHc3h5tPl
[教师之家] 售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急 +3 LwdutQ8HoqWP 2026-09-13 4/200 2026-09-14 16:13 by Aj1rhIDL5ixY
信息提示
关闭
请填处理意见
关闭
