【答案】应助回帖

» 收录本帖的淘帖专辑推荐

有用数

» 猜你喜欢

金属材料论文润色/翻译怎么收费? 已经有196人回复

» 本主题相关价值贴推荐，对您同样有帮助:

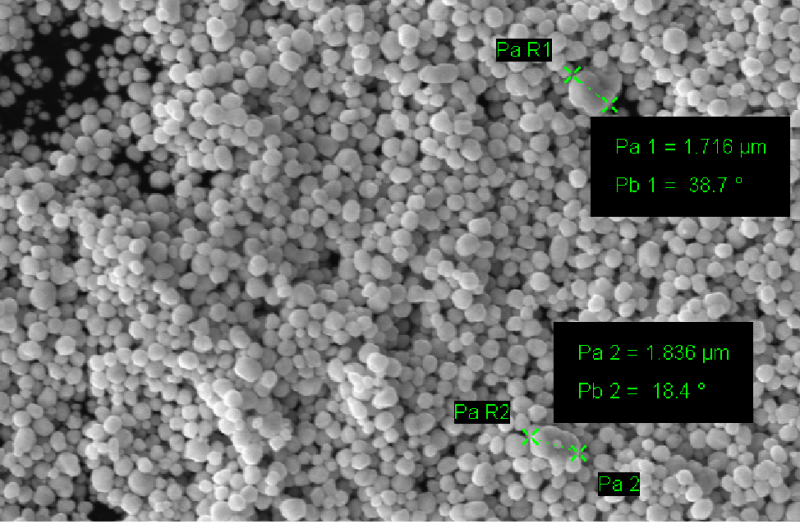

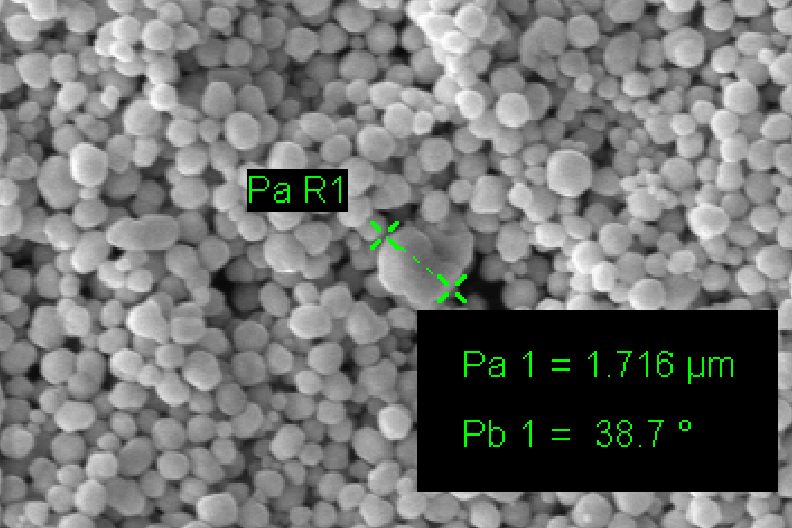

1楼2014-12-02 07:35:33

回帖支持 ( 显示支持度最高的前 50 名 )

wangsjzjff

木虫 (正式写手)

应助: 10 (幼儿园)
金币: 2968.5
红花: 2
帖子: 545
在线: 443.9小时
虫号: 1614244
注册: 2012-02-13
性别: GG
专业: 粉末冶金与粉体工程

【答案】应助回帖

感谢参与，应助指数 +1

首先说当溶液浓度比较高的时候，出现一些大颗粒是比较正常的，即使分散剂的量加到很多也很难避免。因为初生的小粒子的表面能很高，自然要往一起聚集，除非理想情况，一生成就被保护剂包裹。我们的经验，采用一次性快速混合粒径均一性更好一些，但在实际应用中，并不一定要求粒径完全均一，只要在一个合理的范围就可以，反而是那些为了获得均一而大量添加的分散剂比较麻烦（指的是微米粉，纳米的要除掉就更费劲了）。而且分散剂的选择十分重要，对于想获得均匀粒径来说。

赞一下(1人)

» 本帖已获得的红花（最新10朵）

quwei8175

众好之，必察焉；众恶之，必察焉

6楼2014-12-03 08:14:59

stao4312

木虫 (著名写手)

应助: 0 (幼儿园)
金币: 2299
散金: 10
红花: 5
帖子: 2554
在线: 273小时
虫号: 628564
注册: 2008-10-17
性别: GG
专业: 无机合成和制备化学

已经做的很不错了，某个团聚在合理范围内是允许的

赞一下(1人)

10楼2014-12-03 09:35:27

普通回帖

淄博交通

铁杆木虫 (著名写手)

应助: 12 (小学生)
金币: 5314.3
散金: 106
红花: 4
帖子: 1423
在线: 162.1小时
虫号: 1983203
注册: 2012-09-07
性别: GG
专业: 材料物理化学

你好，我在做纳米银颗粒，看你做的微米银的粒径分布还不错，想请问你几个问题：
1. 你加的PVP与硝酸银的质量比；
2. 搅拌速度是多少；
3. 你有测过银的纯度吗？
纯属交流学习，谢谢！

2楼2014-12-02 08:48:07

quwei8175

木虫 (小有名气)

应助: 0 (幼儿园)
金币: 2339.5
红花: 2
帖子: 104
在线: 27小时
虫号: 543328
注册: 2008-04-10
专业: 集成电路制造与封装

引用回帖:

2楼: Originally posted by 淄博交通 at 2014-12-02 08:48:07
你好，我在做纳米银颗粒，看你做的微米银的粒径分布还不错，想请问你几个问题：
1. 你加的PVP与硝酸银的质量比；
2. 搅拌速度是多少；
3. 你有测过银的纯度吗？
纯属交流学习，谢谢！

质量比的问题无法奉告。搅拌速度大约5转/秒，用的是最普通的电增力搅拌。银的纯度没有测过，使用的是4个9的银。

3楼2014-12-02 09:40:55

626939485

至尊木虫 (著名写手)

应助: 17 (小学生)
金币: 12067.9
帖子: 1024
在线: 1113.6小时
虫号: 2236448
注册: 2013-01-12
性别: GG
专业: 无机纳米化学

【答案】应助回帖

感谢参与，应助指数 +1

楼主如果是实验的某个过程中需要Ag可以这么做，如果是单纯的做合成，那这个结果还是挺差的，即使没有你所说的个别的大颗粒，你的粒径分布也很宽，没必要纠结于个别大颗粒。现在Ag的合成已经非常成熟，随便搜索一下，按照文献来做比你这个结果会好很多。

4楼2014-12-02 19:45:55

LifePursuit

木虫之王 (文学泰斗)

应助: 272 (大学生)
金币: 69705.1
散金: 5156
红花: 104
沙发: 17
帖子: 125782
在线: 2960.9小时
虫号: 2406939
注册: 2013-04-08
专业: 聚合物共混与复合材料

【答案】应助回帖

感谢参与，应助指数 +1

太正常了，Ag纳米颗粒就是容易聚并，就算是包裹有stabilizer也是如此。而且放的时间越久、聚并越严重。

不用纠结，不光是你，谁做的都是这样，呵呵。

5楼2014-12-02 21:40:05

quwei8175

木虫 (小有名气)

应助: 0 (幼儿园)
金币: 2339.5
红花: 2
帖子: 104
在线: 27小时
虫号: 543328
注册: 2008-04-10
专业: 集成电路制造与封装

引用回帖:

4楼: Originally posted by 626939485 at 2014-12-02 19:45:55
楼主如果是实验的某个过程中需要Ag可以这么做，如果是单纯的做合成，那这个结果还是挺差的，即使没有你所说的个别的大颗粒，你的粒径分布也很宽，没必要纠结于个别大颗粒。现在Ag的合成已经非常成熟，随便搜索一下， ...

我做的银粉是工业用的，不是实验室的合成。我的目标是颗粒粒径在1微米以下，大颗粒会对后面的应用产生影响。

7楼2014-12-03 08:46:33

quwei8175

木虫 (小有名气)

应助: 0 (幼儿园)
金币: 2339.5
红花: 2
帖子: 104
在线: 27小时
虫号: 543328
注册: 2008-04-10
专业: 集成电路制造与封装

引用回帖:

5楼: Originally posted by LifePursuit at 2014-12-02 21:40:05
太正常了，Ag纳米颗粒就是容易聚并，就算是包裹有stabilizer也是如此。而且放的时间越久、聚并越严重。

不用纠结，不光是你，谁做的都是这样，呵呵。

这几个大颗粒不是存放造成的，是在合成中形成的。

8楼2014-12-03 08:47:34

quwei8175

木虫 (小有名气)

应助: 0 (幼儿园)
金币: 2339.5
红花: 2
帖子: 104
在线: 27小时
虫号: 543328
注册: 2008-04-10
专业: 集成电路制造与封装

送红花一朵

引用回帖:

6楼: Originally posted by wangsjzjff at 2014-12-03 08:14:59
首先说当溶液浓度比较高的时候，出现一些大颗粒是比较正常的，即使分散剂的量加到很多也很难避免。因为初生的小粒子的表面能很高，自然要往一起聚集，除非理想情况，一生成就被保护剂包裹。我们的经验，采用一次性快 ...

谢谢兄台的指教。还想请教，一次性快速混合是什么意思？谢谢。

9楼2014-12-03 08:48:34
