[交流] 【求助】纳米银颗粒纵向SPR与横向SPR比较

Originally posted by donkeypku at 2011-04-03 14:07:21:
这根部不是什么横向模，纵向模。800附近可能是那些纳米三角的偶极跃迁

[ Last edited by donkeypku on 2011-4-3 at 14:20 ]

Originally posted by 伯克利 at 2011-04-07 21:11:34:
谢谢应助！
以前做的实验从800nm就开始有吸收的，但头一次显示出明显的峰值。再请问一下，800nm的吸收峰值较高，是不是各项异性生长的颗粒数量很多？

Originally posted by 伯克利 at 2011-03-31 23:40:55:

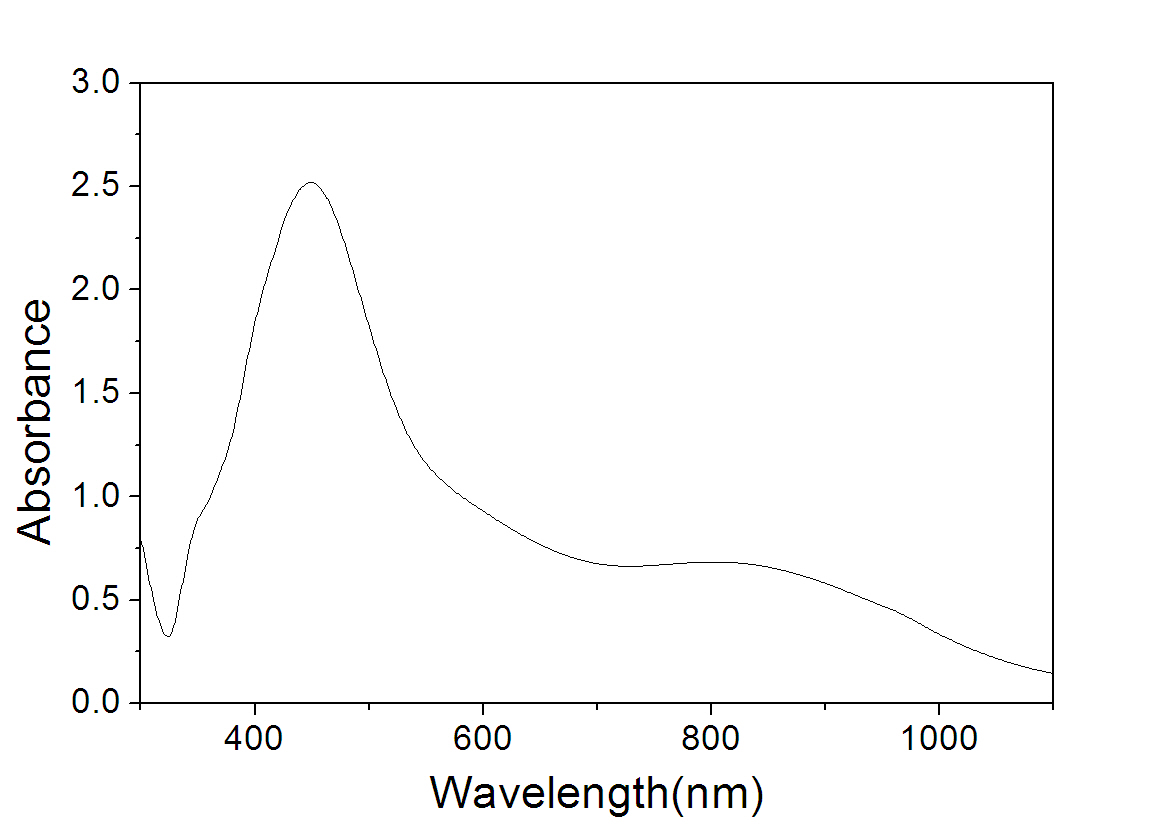

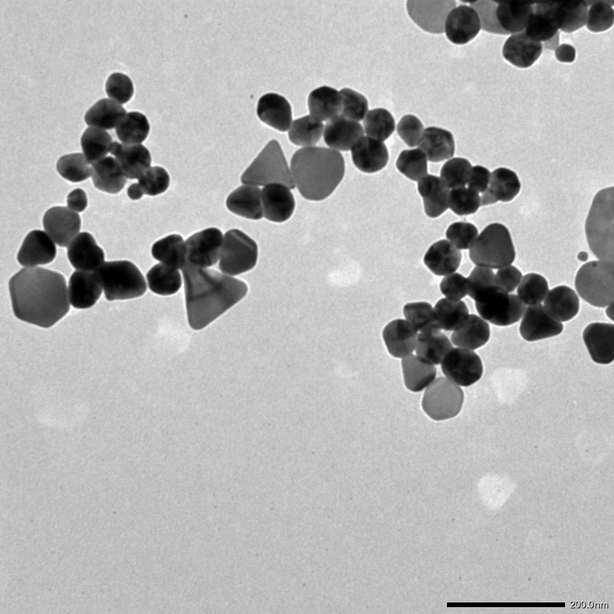

合成纳米银颗粒的时候，产生一个纵向的吸收峰，在800左右，但是其强度明显弱于横向吸收峰。做TEM初步观察，存在一些三角形和六边形颗粒，但主要为球形。如果纳米棒产量比例很高的话，是不是纵向SPR强度都显著强于 ...

Originally posted by 伯克利 at 2011-03-31 23:40:55:
合成纳米银颗粒的时候，产生一个纵向的吸收峰，在800左右，但是其强度明显弱于横向吸收峰。做TEM初步观察，存在一些三角形和六边形颗粒，但主要为球形。如果纳米棒产量比例很高的话，是不是纵向SPR强度都显著强于 ...

Originally posted by wykgo at 2011-04-08 11:34:21:
我觉得你八百的应该是团聚体产生的SPR，你的这个制备方法是参考的拿篇文献可以告诉我吗？是用来做Ag三角棱柱的吗？

Originally posted by 哥尔D罗杰 at 2011-04-08 12:05:49:

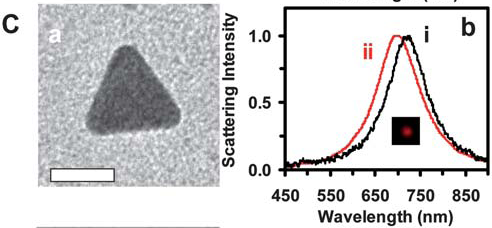

给你一个三角形的吸收峰做参考。图片中红色的线是DDA模拟计算的，黑色的线是实验测试的。（图片测的单个粒子的情况，如果样品真如你的tem一样聚集在一起的话，必然会发生多重散射，会对吸收峰产生影响，但具体红 ...

Originally posted by 伯克利 at 2011-04-08 19:52:41:

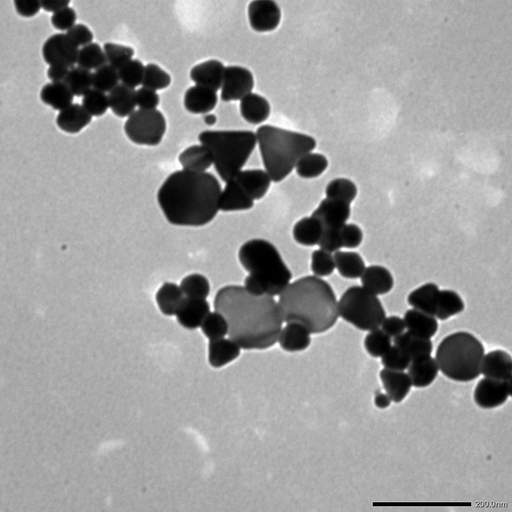

没参考哪一篇文献（也可以说初始反应条件参考了很多文献）其实我是想用green chemistry方法合成纳米棒的，不过出来的多数是球形，夹杂很多三棱锥，（还有六边形，立体图形算几面体？），下一步我想进一步调控 ...

Originally posted by wykgo at 2011-04-08 21:02:34:
很多这方面的文献呢    比如  Optical Properties and Growth Aspects of Silver Nanoprisms Produced by a Highly Reproducible and Rapid Synthesis at Room
Temperature
Adv. Funct. Mater. 2008,18, 2 ...

Originally posted by 伯克利 at 2011-04-09 13:49:00:
好的  我下载学习一下
nano-plate 还是nano-prism ，貌似区别不大啊？
没办法追加悬赏金币 谢谢啦！

[ Last edited by 伯克利 on 2011-4-9 at 13:50 ]

Originally posted by 伯克利 at 2011-04-08 19:57:38:
多谢以前也看过一些暗场显微镜结合光谱学观察单个纳米金吸收光谱的，但是没有注意到三棱柱形的情况，对我很有帮助。再问一下问题，三棱柱的话也应该有两个吸收峰吧？也就是说450nm左右的吸收峰应该有三棱柱的 ...
