[求助] icem 14.5 非结构化网格从底向上网格划分问题?

自己做的例子。按照纪兵兵书里的方法,画出壳网格,拉伸出棱柱网格,然后直接生成体网格。

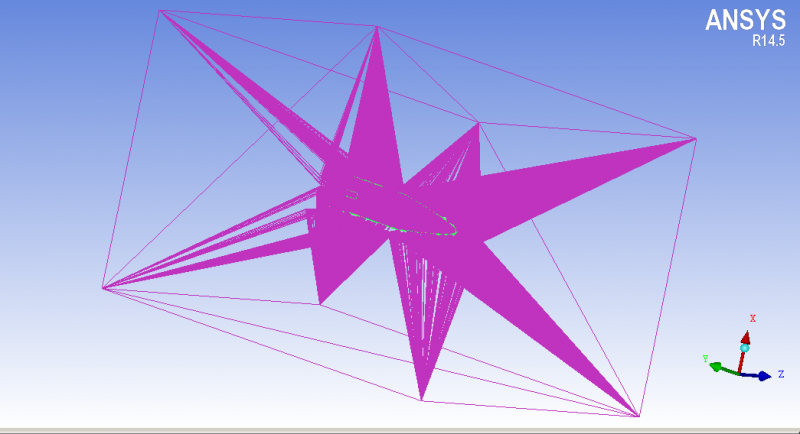

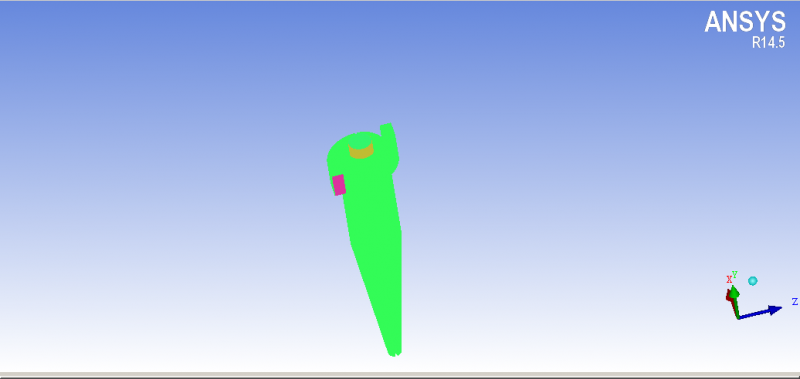

如果用quick方法时,按书上说法,应该是在出现current coordinate system 后计算完成。但是此时我的电脑还在继续计算,最后会生成一些比我模型大好几倍诡异的网格。附图
如果选用smooth,则报错,如下
Application did not finish correctly.
Error: afmesh exited with a non-zero status
No afmesh mesh generated!

纪兵兵书中附带的视频所用的版本和我的版本(14.5)不同,是否是版本不同所导致?要怎么解决这个问题?

这个问题纠结好久,研究到将近凌晨5点仍然误解,毕竟还是菜鸟啊!请各位朋友帮我看看,感激不尽!

icem 14.5 非结构化网格从底向上网格划分问题?


icem 14.5 非结构化网格从底向上网格划分问题?-1


icem 14.5 非结构化网格从底向上网格划分问题?-2
