[求助] 用ansys icem cfd划分好网格保存为fluent文件时出现如下警告 已有3人参与

用ansys icem cfd划分好网格保存为fluent文件时出现如下警告：WARNING: Mesh has uncovered edges. Fluent needs a complete boundary (lines in 2D) or it will give a variety of errors and not read in the mesh! If this was 2D Hexa, perhaps your edges are not associated with perimeter curves。如何解决？
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-11-26 13:00:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

合欢魅影

木虫 (正式写手)
我觉得是关联有地方没有做好。
赞一下(1人) 回复此楼
3楼2014-11-26 14:42:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

zhangqq72270

木虫 (正式写手)
超级毛毛虫
回复此楼
努力做自己
2楼2014-11-26 14:26:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

超敌毛毛虫

银虫 (小有名气)
引用回帖:
3楼: Originally posted by 合欢魅影 at 2014-11-26 14:42:50
我觉得是关联有地方没有做好。

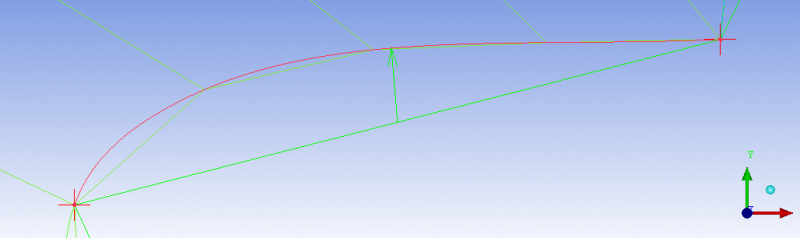

你看一下这个：
用ansys icem cfd划分好网格保存为fluent文件时出现如下警告
赞一下 回复此楼
4楼2014-11-26 15:38:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yongbinah

银虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
有的部分没划分网格吧！！！你仔细检查一下是不是有多出来的线头儿
赞一下 回复此楼
金币的价值在于创造有质量的帖子
5楼2014-11-26 15:44:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

超敌毛毛虫

银虫 (小有名气)
引用回帖:
5楼: Originally posted by yongbinah at 2014-11-26 15:44:58
有的部分没划分网格吧！！！你仔细检查一下是不是有多出来的线头儿

你看一下那个图，网格画到了内部，这样是不是不对，如何解决？谢谢
赞一下 回复此楼
6楼2014-11-28 16:53:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

高山0流水

新虫 (初入文坛)

【答案】应助回帖

感谢参与，应助指数 +1
你试试导出网格时，把edge隐藏掉，先隐藏，后导出。
赞一下 回复此楼
7楼2014-11-28 21:14:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

高山0流水

新虫 (初入文坛)

【答案】应助回帖

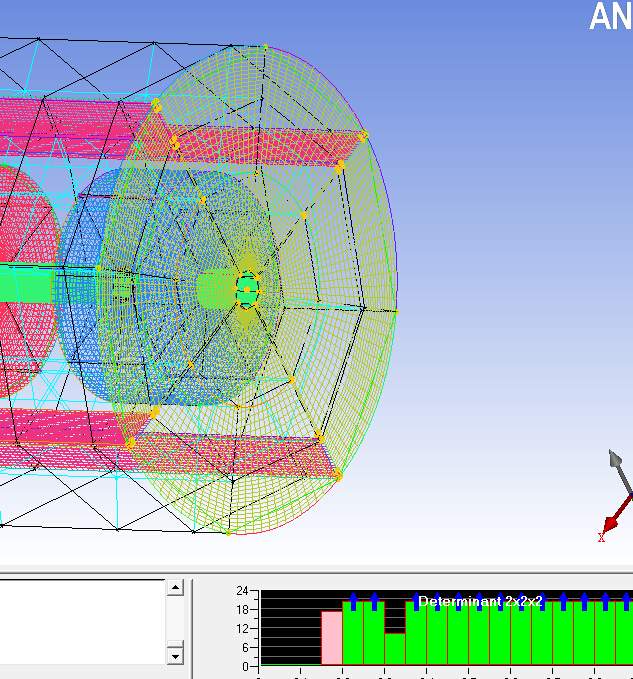

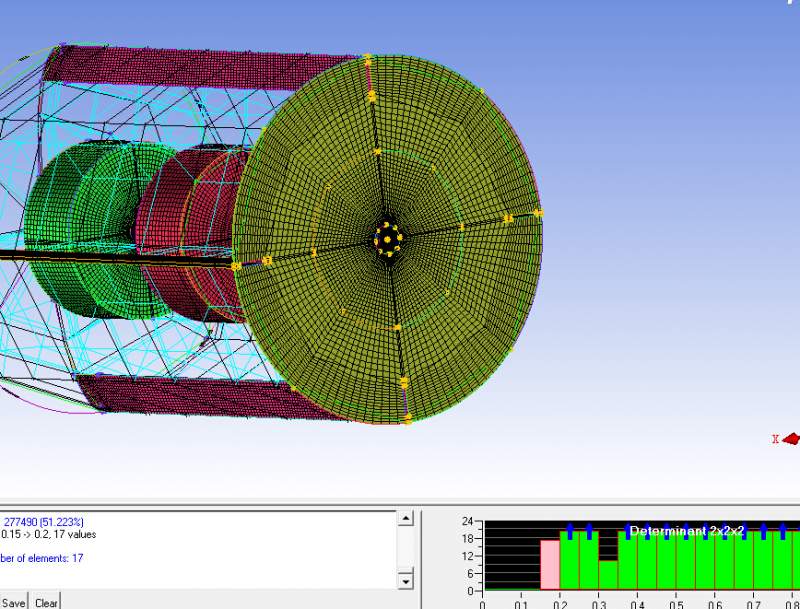

ok，找到上传图片的方法了，哈哈，你看看，现在网格不好的地方在对面，你需要另外调整。
用ansys icem cfd划分好网格保存为fluent文件时出现如下警告-1


用ansys icem cfd划分好网格保存为fluent文件时出现如下警告-2
赞一下 回复此楼
8楼2014-11-28 21:39:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gxw13131

银虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
经常遇到这个问题。一种原因是创建几何模型时有重合的曲线。这个你把Part分组，也就是重新创建Part，依次隐藏，看看还有没有剩下的。还有一种原因是关联没做好，有某一小段边没关联上。最有可能的是多个edges关联curves时漏了某段curve
赞一下 回复此楼
9楼2014-11-29 08:36:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gxw13131

银虫 (小有名气)
引用回帖:
6楼: Originally posted by 超敌毛毛虫 at 2014-11-28 16:53:54
你看一下那个图，网格画到了内部，这样是不是不对，如何解决？谢谢...

网格画的太稀疏，或者曲线曲率太大。但是不算错误，网格质量差而已。二维翼型画网格时经常遇到这种问题。
赞一下 回复此楼
10楼2014-11-29 08:40:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
