| 查看: 2134 | 回复: 9 | |||
907217654木虫 (正式写手)
|
[交流]
催化剂的N2物理吸附表征
|

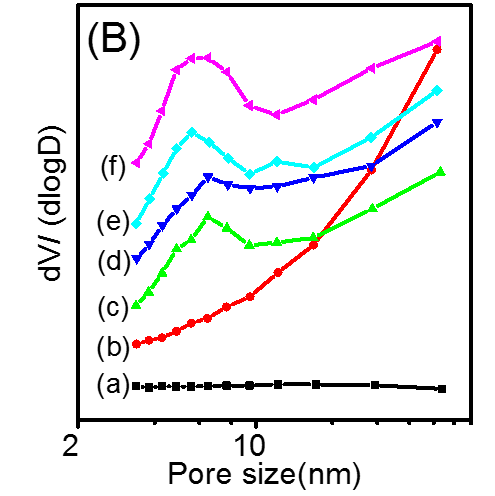

这是催化剂的N2物理吸附孔径分布图，不知道有没有人知道纵坐标轴到底代表一个什么含义啊，其中，红线的上升意味着什么啊？ 图片1.png |
回复此楼» 本帖已获得的红花（最新10朵）
907217654» 猜你喜欢
双非本硕光催化方向想读博，请各位老师看看我！
已经有2人回复
-
瑞典林雪平大学范立洲课题组现招聘博士后、岗位制博士生
已经有0人回复
-
物理化学论文润色/翻译怎么收费?
已经有159人回复
-
中国科大仿生界面材料科学全国重点实验室戴懿涛研究员/江雷院士团队招聘科研助理
已经有0人回复
-
中国科大仿生界面材料科学全国重点实验室戴懿涛研究员/江雷院士团队招聘科研助理
已经有0人回复
-
寻求物理化学学报最新的投稿模板！
已经有4人回复
-
东南大学杰青/海优团队招聘催化方向博士后
已经有866人回复
-
投稿咨询
已经有7人回复
-
自科面上 散金币 祈福
已经有61人回复
-
铁钼催化剂成型
已经有2人回复
-
求问：LATP煅烧应该使用什么容器？
已经有0人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 分子筛孔结构的分析表征方法
已经有7人回复
- 物理吸附 介孔孔体积计算方式的选择
已经有4人回复
- 关于物理吸附曲线类型的判断
已经有8人回复
- N2吸附测试中，采用液氮的级别对结果影响大吗
已经有13人回复
- N2物理吸附法和压汞法测粉末的比表面积、孔径等织构参数各自的优缺点是什么？高手指点
已经有6人回复
- N2吸附脱附 介孔材料
已经有14人回复
- 关于MOFs材料的吸附表征
已经有5人回复
- TEM观测孔径和N2吸附脱附孔径
已经有21人回复
- 自动吸附仪--孔径分析求助
已经有11人回复
- 关于N2吸附脱附的问题，请各位大侠来解释此图
已经有25人回复
- 介孔材料表征-XRD,TEM
已经有13人回复
- 帮忙看看N2吸附曲线，这是什么情况？
已经有9人回复
- N2吸附脱附测试的处理软件
已经有5人回复
- 求助N2吸附脱附实验问题
已经有15人回复
- 要表征一种吸附材料的性能需要哪些数据
已经有11人回复
- XRD，吸附与脱附，催化剂孔径方面的几个求助
已经有15人回复
- 【求助】如何区别分子态吸附和解离吸附？
已经有10人回复
- 【求助】催化剂表面物理吸附的气体，脱附温度大约在多少度？
已经有5人回复
- 【求助】N2吸附中滞回环的问题
已经有8人回复
- 【求助】关于BET表征
已经有13人回复
- 催化基础知识普及、探讨帖之一：催化剂表面酸碱性表征
已经有171人回复
liwentao2010
荣誉版主 (文坛精英)
山涛
-
专家经验: +925 - C-EPI: 21
- 应助: 1892 (讲师)
- 贵宾: 9.653
- 金币: 66833.1
- 散金: 19465
- 红花: 295
- 沙发: 38
- 帖子: 12535
- 在线: 1645.7小时
- 虫号: 1135679
- 注册: 2010-10-31
- 专业: 催化化学
- 管辖: 催化
2楼2014-11-24 17:19:23
907217654
木虫 (正式写手)
- 应助: 1 (幼儿园)
- 金币: 1674.6
- 散金: 29
- 红花: 3
- 帖子: 325
- 在线: 246.4小时
- 虫号: 1794698
- 注册: 2012-05-04
- 性别: GG
- 专业: 化学反应工程
3楼2014-11-24 17:49:36
907217654
木虫 (正式写手)
- 应助: 1 (幼儿园)
- 金币: 1674.6
- 散金: 29
- 红花: 3
- 帖子: 325
- 在线: 246.4小时
- 虫号: 1794698
- 注册: 2012-05-04
- 性别: GG
- 专业: 化学反应工程
4楼2014-11-24 17:50:10
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
fatewu: 金币+1, 谢谢回帖，欢迎常来催化交流~ 2014-11-24 18:54:32
小木虫: 金币+0.5, 给个红包，谢谢回帖
fatewu: 金币+1, 谢谢回帖，欢迎常来催化交流~ 2014-11-24 18:54:32
|
本帖内容被屏蔽 |
5楼2014-11-24 17:53:58
liwentao2010
荣誉版主 (文坛精英)
山涛
-
专家经验: +925 - C-EPI: 21
- 应助: 1892 (讲师)
- 贵宾: 9.653
- 金币: 66833.1
- 散金: 19465
- 红花: 295
- 沙发: 38
- 帖子: 12535
- 在线: 1645.7小时
- 虫号: 1135679
- 注册: 2010-10-31
- 专业: 催化化学
- 管辖: 催化
6楼2014-11-24 18:17:51
 |
7楼2014-11-24 18:21:09
阿Q~~
至尊木虫 (文坛精英)
- 应助: 77 (初中生)
- 金币: 33343.6
- 红花: 107
- 帖子: 36186
- 在线: 1028.1小时
- 虫号: 3237212
- 注册: 2014-05-27
- 性别: MM
- 专业: 宇宙学
8楼2014-11-24 18:41:44
上官小仙
木虫 (著名写手)
前世今生
- C-EPI: 2
- 应助: 291 (大学生)
- 贵宾: 0.038
- 金币: 4190.1
- 散金: 2000
- 红花: 94
- 帖子: 1334
- 在线: 187.1小时
- 虫号: 1730712
- 注册: 2012-04-01
- 性别: GG
- 专业: 电机与电器
★ ★ ★ ★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
907217654: 金币+2, 很感谢你的帮助 2014-11-24 22:31:23
fatewu: 金币+3, 谢谢回帖，欢迎常来交流，辛苦了～ 2014-11-24 23:20:14
小木虫: 金币+0.5, 给个红包，谢谢回帖
907217654: 金币+2, 很感谢你的帮助 2014-11-24 22:31:23
fatewu: 金币+3, 谢谢回帖，欢迎常来交流，辛苦了～ 2014-11-24 23:20:14
|
1，纵坐标是表示单位空区间孔体积的变化。越大表示这个孔区间的孔相对来说越多。 2，dV/d(logD)是dV/dD的扩张版，它的作用是用来表征较大介孔和大孔材料的。有时候材料大孔比较多，但是通过dV/dD表示的时候，孔径分布图上不会在大孔区出现峰。而通过前者来表征会出现明显的峰，那个时候这个材料的最可几孔径就可以明显得打。 3，红线比较奇怪，如果真是若此的话，多半是材料大孔比较多。且孔很分散，我建议你把等温吸脱附曲线图发出来下，便于大家一起分析。 4，这几个材料，我倒觉得你用dV/dD来画孔径分布图会好些，初步看下，基本是6nm左右的较小介孔，我倒觉得不适合用dV/d(logD)表表征。这可能会带给你分析误区 |
9楼2014-11-24 22:00:13
|
|
10楼2014-11-28 08:49:33
