应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 化学化工区 » 催化 » 表征 » N2吸附脱附 介孔材料
151/2返回列表12下一页
查看: 2150  |  回复: 14
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

zhenghm1988

铁虫 (小有名气)

[求助] N2吸附脱附 介孔材料

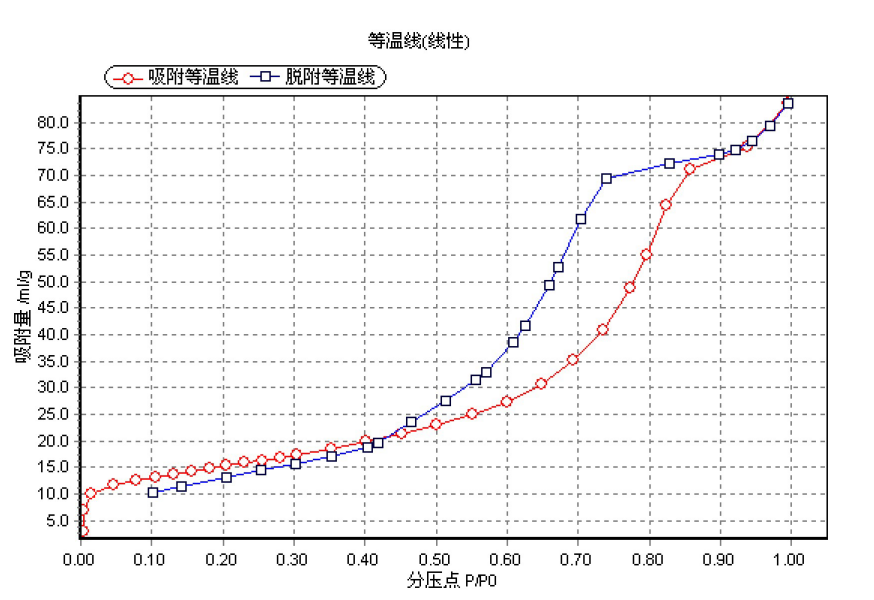

小弟我今天刚刚做了N2吸附脱附实验，得出数据如下，我考虑我的材料是介孔的，下图能说明吗？？？（我刚刚接触这个不是很懂，求介绍解释）还有脱附等温线会在吸附的下边，求大神帮忙啊！！！！！

回复此楼

» 收录本帖的淘帖专辑推荐

多孔材料

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-04-03 21:16:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

上官小仙

木虫 (著名写手)

前世今生
★ ★
王晓萌: 金币+2, 谢谢分享！ 2013-04-04 11:27:01
可以的，这个等温吸脱附曲线属于四类的，有很明显的介孔存在，低压区吸附量很少，说明微孔不多。吸附曲线一般是在脱附下面的，脱附在低压区跑到吸附下面是不对的，可能是样品量称的较少造成计算误差造成。
赞一下(1人) 回复此楼
虽然只有2字，作者的感情就被红果果的表现出来，由此可见作者的文采笔功，感情之热烈饱满，实在是不可多得的佳作
3楼2013-04-04 08:52:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zyhou

专家顾问 (文坛精英)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
王晓萌: 金币+2, 谢谢分享！ 2013-04-04 11:27:13
基本可以说明，但是有两个细节需要注意！
第一、脱附支线没有闭合！要检测吸附是是否漏气！
第二、最好再照一下TEM，防止假介孔！我们遇到过假介孔，N2-吸附曲线比你这个还好看，但是，却是颗粒堆积孔！
INDUSTRIAL & ENGINEERING CHEMISTRY RESEARCH  卷: 49   期: 10   页: 4664-4669   DOI: 10.1021/ie1002069   出版年: MAY 19 2010
赞一下(1人) 回复此楼
4楼2013-04-04 09:03:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

zhenghm1988

铁虫 (小有名气)

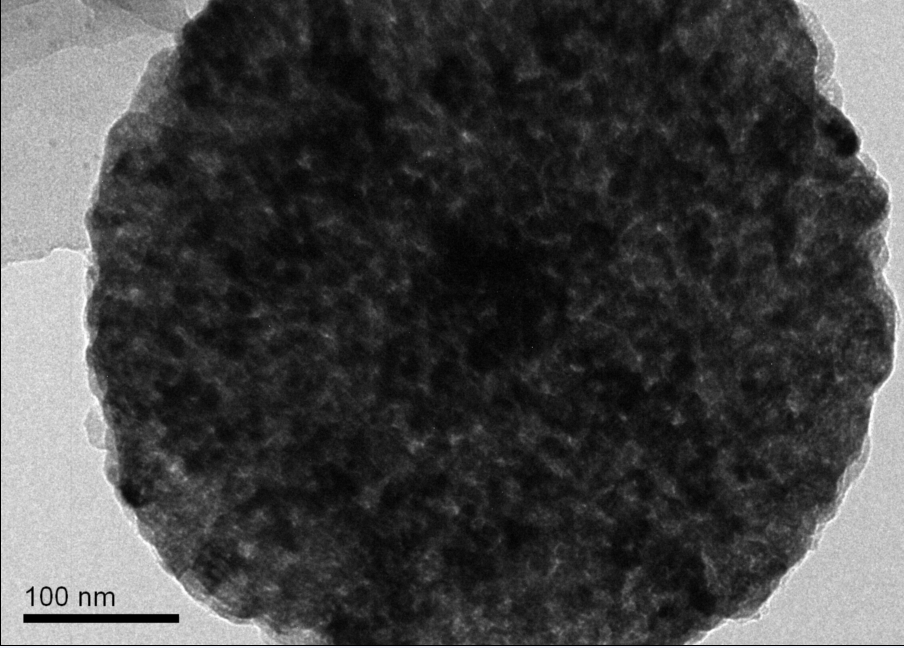

此图能看出来是介孔还是颗粒堆积出来的孔吗？大神门，求帮忙啊！！！
赞一下 回复此楼
2楼2013-04-03 21:20:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhenghm1988

铁虫 (小有名气)
引用回帖:
4楼: Originally posted by zyhou at 2013-04-04 09:03:55
基本可以说明，但是有两个细节需要注意！
第一、脱附支线没有闭合！要检测吸附是是否漏气！
第二、最好再照一下TEM，防止假介孔！我们遇到过假介孔，N2-吸附曲线比你这个还好看，但是，却是颗粒堆积孔！
INDUSTR ...

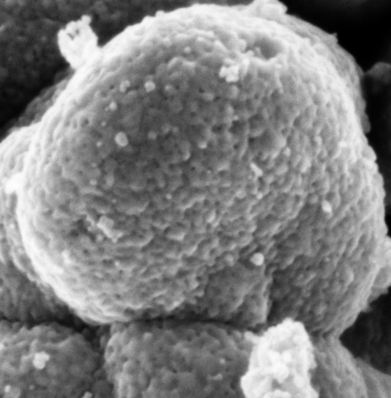

首先谢谢你，我也赶觉这是颗粒堆积起来的，TEM图看不出很明显，但是FE-SEM能看到纳米晶粒堆积起来的球形表面有很多小孔，我能说明这是介孔吗？还是换别的什么更好的说法




赞一下 回复此楼
5楼2013-04-04 10:34:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zyhou

专家顾问 (文坛精英)

【答案】应助回帖

引用回帖:
5楼: Originally posted by zhenghm1988 at 2013-04-04 10:34:26
首先谢谢你，我也赶觉这是颗粒堆积起来的，TEM图看不出很明显，但是FE-SEM能看到纳米晶粒堆积起来的球形表面有很多小孔，我能说明这是介孔吗？还是换别的什么更好的说法


...

不幸言中！应该是这是一种“有介孔的材料”，但是不是“介孔材料”！
是颗粒堆积形成的介孔！
赞一下 回复此楼
6楼2013-04-04 10:59:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhenghm1988

铁虫 (小有名气)
引用回帖:
6楼: Originally posted by zyhou at 2013-04-04 10:59:31
不幸言中！应该是这是一种“有介孔的材料”，但是不是“介孔材料”！
是颗粒堆积形成的介孔！...

谢谢哈！看了你的文献，我也是杭州的，哈哈，我在下沙。我称我的样品为Nanoporous spheres应该没有问题吧？
赞一下 回复此楼
7楼2013-04-04 13:07:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhenghm1988

铁虫 (小有名气)
引用回帖:
3楼: Originally posted by 上官小仙 at 2013-04-04 08:52:19
可以的，这个等温吸脱附曲线属于四类的，有很明显的介孔存在，低压区吸附量很少，说明微孔不多。吸附曲线一般是在脱附下面的，脱附在低压区跑到吸附下面是不对的，可能是样品量称的较少造成计算误差造成。

谢谢你哈。。。。
回复此楼
8楼2013-04-04 13:08:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

readytogo

荣誉版主 (文学泰斗)

瓜帅-催化剂

优秀区长优秀版主优秀版主优秀版主

【答案】应助回帖

★
感谢参与，应助指数 +1
王晓萌: 金币+1, 谢谢分享！ 2013-04-04 14:26:47
你这个表征图做的相当漂亮，属于H4类型吸-脱附曲线，由于单出口孔毛细管效应导致吸附曲线和脱附曲线不重叠，前端部分吸附量只有到更高分压才能脱附，导致前端脱附少于吸附量，后端到毛细管脱附分压时，脱附量一直多于吸附量。
赞一下 回复此楼
才须学也，非学无以广才，非志无以成学。【科研生活区】、【碳一化工】（煤、天然气化工）欢迎您常来交流
9楼2013-04-04 14:04:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhenghm1988

铁虫 (小有名气)
引用回帖:
9楼: Originally posted by readytogo at 2013-04-04 14:04:45
你这个表征图做的相当漂亮，属于H4类型吸-脱附曲线，由于单出口孔毛细管效应导致吸附曲线和脱附曲线不重叠，前端部分吸附量只有到更高分压才能脱附，导致前端脱附少于吸附量，后端到毛细管脱附分压时，脱附量一直多 ...

做这个实验时，是让吸附时间增长，还是吸附时温度增高，才能使得重合呢？
赞一下 回复此楼
10楼2013-04-04 14:22:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 zhenghm1988 的主题更新
151/2返回列表12下一页
普通表情 龙 兔 虎 猫
信息提示
关闭
请填处理意见
关闭
