| 查看: 646 | 回复: 4 | ||
[求助]
划分网格的问题 已有2人参与
|

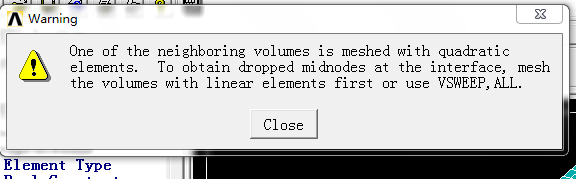

 划分网格时出现这个警告是怎么回事，对于后面的计算会有影响吗 捕获.PNG |
回复此楼» 猜你喜欢
免疫学博士有名额，速联系
已经有13人回复
-
退学或坚持读
已经有17人回复
-
面上基金申报没有其他的参与者成吗
已经有4人回复
-
国家基金申请书模板内插入图片不可调整大小?
已经有8人回复
-
多组分精馏求助
已经有6人回复
-
国家级人才课题组招收2026年入学博士
已经有6人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 请教hypermesh划分网格的问题
已经有5人回复
- comsol网格划分提高效率问题
已经有6人回复
- o网格怎么划分
已经有20人回复
- cfd 多域网格划分
已经有10人回复
- gambit体网格划分的问题
已经有23人回复
- 薄板网格划分网格数量过多
已经有9人回复
- ANSYS网格划分问题
已经有3人回复
- 急！急！急！ansys划分网格
已经有12人回复
- ansys网格划分的一些问题
已经有7人回复
- ANSYS命令流的网格划分问题
已经有7人回复
- 网格划分的意义
已经有10人回复
- ANSYS关于网格划分的问题
已经有19人回复
- 求助 gambit中网格划分问题
已经有13人回复
- 关于O形的网格划分问题
已经有5人回复
- ansys之网格划分
已经有9人回复
- Gambit对筛孔塔板网格划分遇到问题
已经有7人回复
- 【求助】复杂体网格划分问题
已经有10人回复
2楼2014-09-28 15:06:27
3楼2014-09-28 16:09:13
|
/PREP7 BLC4,,,700,700,600 WPOFF,335,320,150 BLC4,,,30,380,300 VSBV,1,2 WPOFF,,80 BLC4,,,30,500,300 WPOFF,,150,150 WPROTA,,,90 CYL4,,,30,,,,30 VSBV,1,2 WPOFF,,,-335 CYL4,,,15,,,,700 VSBV,3,1 CYL4,,,15,,30,,700 VSEL,S,,,1,2 VPTN,ALL CYL4,,,15,,,,700 划分体 ALLSEL WPROTA,,90 VSBW,ALL WPOFF,,,150 VSBW,ALL WPROTA,,,90 WPOFF,,,-150 VSBW,ALL WPOFF,,,300 VSBW,ALL WPOFF,,335 WPROTA,,90 VSBW,ALL WPOFF,,,-30 VSBW,ALL WPOFF,,-150 WPROTA,,90 VSBW,ALL WPOFF,300 WPROTA,,,90 VSBW,ALL NUMCMP,ALL LCCAT,22,62 LCCAT,35,88 LCCAT,102,318 LCCAT,105,324 LCCAT,87,59 LCCAT,24,61 LCCAT,104,323 LCCAT,101,317 LCCAT,350,121 LCCAT,355,117 LCCAT,142,331 LCCAT,341,145 LCCAT,357,118 LCCAT,345,120 LCCAT,144,343 LCCAT,336,143 定义单元 混凝土 ET,1,SOLID65 MP,EX,1,13585 MP,PRXY,1,0.2 FC=14.3 FT=1.43 TB,CONCR,1 TBDATA,,0.5,0.95,FT,FC TB,MISO,1,,11 TBPT,,0.0002,FC*0.19 TBPT,,0.0004,FC*0.36 TBPT,,0.0006,FC*0.51 TBPT,,0.0008,FC*0.64 TBPT,,0.0010,FC*0.75 TBPT,,0.0012,FC*0.84 TBPT,,0.0014,FC*0.91 TBPT,,0.0016,FC*0.96 TBPT,,0.0018,FC*0.99 TBPT,,0.002,FC TBPT,,0.0033,FC*0.85 钢筋 ET,2,SOLID45 MP,EX,2,2.0E5 MP,PRXY,2,0.3 TB,BISO,2 TBDATA,,300,0 钢板 ET,4,SOLID45 MP,EX,4,2.0E5 MP,PRXY,4,0.3 面网格 ET,8,MESH200,7 MSHAPE,0,2D MSHKEY,1 划分网格 钢筋网格划分 ESIZE,10 LSEL,S,LINE,,47,54 CM,GANGJINX,LINE LESIZE,ALL,,,6 VSEL,S,VOLU,,17,23,1 VSEL,A,VOLU,,32,34,1 VSEL,A,VOLU,,6,9,3 CM,GANGJINV,VOLU VPLOT ASLV,S,1 AMESH,ALL CMSEL,S,GANGJINV VATT,2,,2 MSHAPE,0,3D MSHKEY,1 VMESH,ALL 混凝土榫 ESIZE,10 LSEL,S,,,67,70 LSEL,A,,,75,78 LESIZE,ALL,,,6 LSEL,S,,,97,100 LSEL,A,,,305,314,3 LESIZE,ALL,,,6,0.3 VSEL,S,,,37,48 CM,HUNNINGTUHU,VOLU VPLOT ASLV,S,2 AMESH,ALL CMSEL,S,HUNNINGTUHU VATT,1,1,1 MSHAPE,0,3D MSHKEY,1 VMESH,ALL 钢板网格划分 LSEL,S,,,22,24,2 LSEL,A,,,61,62 LSEL,A,,,87,88 LSEL,A,,,101,102 LSEL,A,,,104,105 LSEL,A,,,317,318 LSEL,A,,,323,326 LSEL,A,,,329,330 LSEL,A,,,35 LSEL,A,,,59 LESIZE,ALL,,,8 LSEL,S,,,37,44 LESIZE,ALL,,,6 LSEL,S,,,107,110 LSEL,A,,,63,64 LSEL,A,,,321,322 LESIZE,ALL,,,10 VSEL,S,,,1,4,1 VSEL,A,,,49,50 CM,GANGBAN,VOLU VPLOT ASLV,S,3 AMESH,ALL CMSEL,S,GANGBAN VATT,4,,4 MSHAPE,0,3D MSHKEY,1 VSWEEP,ALL 麻烦你看下啊 |
4楼2014-09-28 20:48:43
5楼2014-09-28 20:49:33
