[交流] 通过TEM照片如何获得这样的图片 已有5人参与

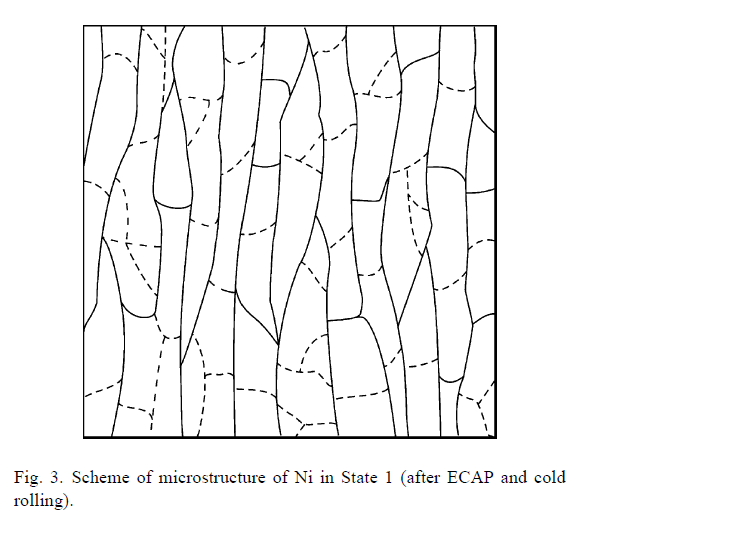

通过TEM照片如何获得这样的图片？

通过TEM照片如何获得这样的图片
回复此楼

» 收录本帖的淘帖专辑推荐

百宝箱

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-09-25 20:55:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

temexplorer

新虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
这个图应该是根据普通形貌像画的示意图，得出来应该比较简单
赞一下 回复此楼
2楼2014-09-26 22:06:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zgj8613

新虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
这是镍材冷轧晶粒形态示意图，TEM放大倍数很高，镍晶粒尺寸很大，所以此图不应该是TEM得到的

[ 发自小木虫客户端 ]
赞一下 回复此楼
3楼2014-09-26 23:30:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

鲤鱼飞

铁虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
不管是OM还是TEM， 根据照片，自己用手描绘出晶界轮廓。或者软件识别晶界。 这又不是真实图片。
赞一下(1人) 回复此楼
CAEP
4楼2014-09-27 08:24:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qianshuiyizu

银虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
同意楼上同志们的意见，楼主这回露怯了。
赞一下 回复此楼
5楼2014-09-27 08:51:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zgj8613

新虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
镍的晶粒很大，TEM视场根本显示不了这么多晶粒。

[ 发自小木虫客户端 ]
赞一下 回复此楼
6楼2014-09-27 12:37:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

temexplorer

新虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
6楼: Originally posted by zgj8613 at 2014-09-27 12:37:54
镍的晶粒很大，TEM视场根本显示不了这么多晶粒。

TEM也能拍两三千倍数的，而且还能够多长照片拼图，所以得出来这种不是难事，不过OM也能得到类似的，再说此图仅仅是一个示意图，又没有标尺，其实OM,SEM和TEM都能画出类似的示意图，小case
赞一下 回复此楼
7楼2014-09-27 16:45:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hedong

铁虫 (小有名气)
引用回帖:
7楼: Originally posted by temexplorer at 2014-09-27 16:45:25
TEM也能拍两三千倍数的，而且还能够多长照片拼图，所以得出来这种不是难事，不过OM也能得到类似的，再说此图仅仅是一个示意图，又没有标尺，其实OM,SEM和TEM都能画出类似的示意图，小case...

意思我都明白，
我想应该是根据论文中的意思，图片应该是依据TEM照片绘制的；
但我想不明白的是，剧烈变形金属的TEM照片，本来晶界就不清晰，如何方便的判定晶界？此外，又如何判断大小晶界？
大家所说的示意图，是指完全臆想（仅体现TEM观察的主要特征），还是根据TEM结果原图绘制？
下图为论文中的TEM图片
赞一下 回复此楼
8楼2014-09-29 21:28:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hedong

铁虫 (小有名气)
引用回帖:
5楼: Originally posted by qianshuiyizu at 2014-09-27 08:51:03
同意楼上同志们的意见，楼主这回露怯了。

意思我都明白，
我想应该是根据论文中的意思，图片应该是依据TEM照片绘制的；
但我想不明白的是，剧烈变形金属的TEM照片，本来晶界就不清晰，如何方便的判定晶界？此外，又如何判断大小晶界？
大家所说的示意图，是指完全臆想（仅体现TEM观察的主要特征），还是根据TEM结果原图绘制？
下图为论文中的TEM图片
赞一下 回复此楼
9楼2014-09-29 21:30:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

解不开烦恼

铜虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
这图片是EBSD拍出来的吧，TEM放大倍数很高，这不可能看到
赞一下 回复此楼
10楼2014-10-19 13:44:49
