[求助] TEM图去背景？？

亲爱的们，请问如何给高分辨TEM去背景，据说用一个软件？？根据这两个图是否可判断是多晶？？求指导。。
TEM图去背景？？


TEM图去背景？？-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-07-13 22:40:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gxytju2008

专家顾问 (文坛精英)

【答案】应助回帖

感谢参与，应助指数 +1
kunpeng1782: 专家考核, 谢谢您的指导 2013-07-14 20:32:07
去背景。。相当于Ps啊没必要感觉，顶多调调对比度截个图啥的，改太多不太好嗯，这个衍射感觉不是很好，单晶多晶成分都存在，可以换个地方或者放大范围试试
赞一下 回复此楼
2楼2013-07-13 22:57:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sunyixinq

金虫 (著名写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
futuredoctor: 金币+1, ★★★很有帮助 2013-07-15 00:11:18
没看见晶界，说多晶证据不足。
赞一下 回复此楼
其实，我是路过的，什么都与我无关
3楼2013-07-14 09:25:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ljmyth

木虫 (小有名气)

【答案】应助回帖

★
感谢参与，应助指数 +1
futuredoctor: 金币+1, ★★★很有帮助 2013-07-15 00:00:06
这个TEM拍的不是很好，区域太厚，明显看到有好几层，下面有其它颗粒的轮廓，建议找个边缘薄的区域，如果是小颗粒堆在一起的肯定是多晶，选取电子衍射图肯定是衍射环。单晶的是有规则的衍射点阵。TEM图片不要去背景，在PS里面调节对比度和亮度，截取部分区域标记晶面就可以了。
赞一下 回复此楼
问道者
4楼2013-07-14 15:26:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yuquanyao

荣誉版主 (知名作家)

小背包

优秀版主优秀版主

【答案】应助回帖

★
感谢参与，应助指数 +1
futuredoctor: 金币+1, ★★★很有帮助 2013-07-14 23:31:46
看我很久以前发过的资源帖。
用傅里叶变换。
http://muchong.com/bbs/viewthread.php?tid=4157848
赞一下 回复此楼
每个人都是一个能量源，要勇于向周围传递正能量！
5楼2013-07-14 16:38:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

futuredoctor

铁虫 (小有名气)
引用回帖:
5楼: Originally posted by yuquanyao at 2013-07-14 16:38:29
看我很久以前发过的资源帖。
用傅里叶变换。
http://muchong.com/bbs/viewthread.php?tid=4157848

多谢回复，正好我有digitalmicrophoto 这个软件。。请问这种去背景后的点阵图在论文中怎么用？？什么情况下会用这样的图？？
赞一下 回复此楼
6楼2013-07-14 23:30:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

futuredoctor

铁虫 (小有名气)
引用回帖:
4楼: Originally posted by ljmyth at 2013-07-14 15:26:21
这个TEM拍的不是很好，区域太厚，明显看到有好几层，下面有其它颗粒的轮廓，建议找个边缘薄的区域，如果是小颗粒堆在一起的肯定是多晶，选取电子衍射图肯定是衍射环。单晶的是有规则的衍射点阵。TEM图片不要去背景， ...

感谢回复。我的product是块状微米级多孔结构，孔壁是由小颗粒构成，对于这种情况，是不是在一个块状范围内选择的范围越大越能正确反映样品是单晶还是多晶？or 选择孔壁里的一个颗粒来说明我的样品是单晶还是多晶？？
赞一下 回复此楼
7楼2013-07-14 23:55:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gxytju2008

专家顾问 (文坛精英)
引用回帖:
7楼: Originally posted by futuredoctor at 2013-07-14 23:55:56
感谢回复。我的product是块状微米级多孔结构，孔壁是由小颗粒构成，对于这种情况，是不是在一个块状范围内选择的范围越大越能正确反映样品是单晶还是多晶？or 选择孔壁里的一个颗粒来说明我的样品是单晶还是多晶？ ...

你是要证明整个孔壁还是空壁一个颗粒的状态嗯
赞一下 回复此楼
8楼2013-07-15 00:01:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

futuredoctor

铁虫 (小有名气)
引用回帖:
3楼: Originally posted by sunyixinq at 2013-07-14 09:25:53
没看见晶界，说多晶证据不足。

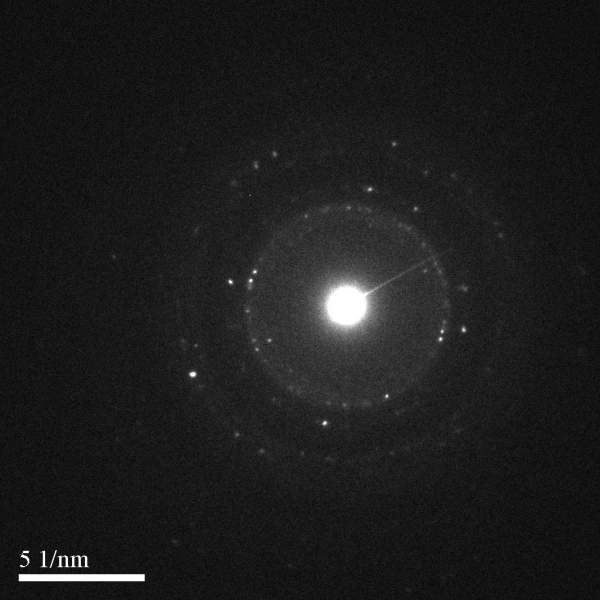

第一个图的条纹方向是代表原子排列方向吗？是否说明整个图中所有原子排列方向相同？？单晶多晶的判断不是根据第二个SAED图吗？？
赞一下 回复此楼
9楼2013-07-15 00:05:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

futuredoctor

铁虫 (小有名气)
引用回帖:
2楼: Originally posted by gxytju2008 at 2013-07-13 22:57:06
去背景。。相当于Ps啊没必要感觉，顶多调调对比度截个图啥的，改太多不太好嗯，这个衍射感觉不是很好，单晶多晶成分都存在，可以换个地方或者放大范围试试

感谢回复。SAED图中是否算是有一个晕环？？是不是说明还存在无定型态？ 我的样品是块状多孔结构，孔壁有小颗粒构成，宏观粉末状，对于其中一个块状单晶多晶无定型可以同时存在吗？？这样的话就是说样品结晶性很差吧？？
赞一下 回复此楼
10楼2013-07-15 00:11:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
