[求助] SEM对PS颗粒扫描结果分析——不同类型的图像能代表什么吗？

在Si片上做了约57.7nm的PS颗粒，并进行了SEM扫描。遇到一些问题求解惑：

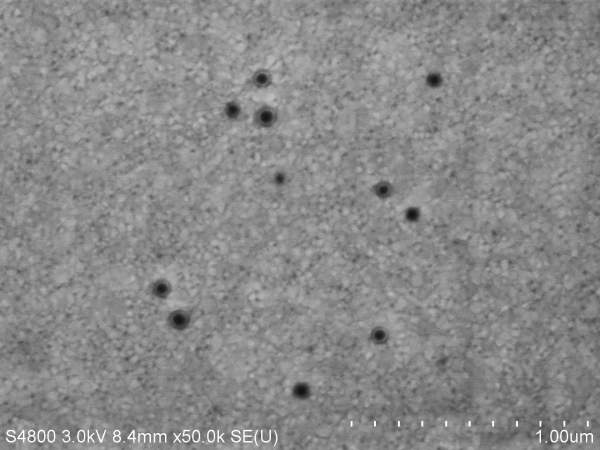

1、如第一个图，可以发现里面的颗粒可以分为两类，一类外面有个浅色的“壳”，一类差不多是实心的。这可以反映什么信息吗？算颗粒尺寸应该算上壳的部分吗？

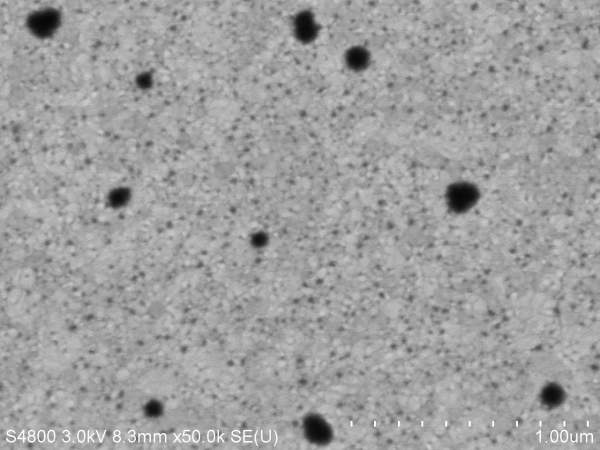

2、其实和第一个问题差不过，看第二张图。我发现同一样品另一次做的颗粒大部分呈不太圆的实心形貌，尺寸差不多。有些疑惑这个是不是PS颗粒。PS：两次用同一瓶溶液做的，但是超声时间不一样，不知道是不是不同的原因。
谢谢！
SEM对PS颗粒扫描结果分析——不同类型的图像能代表什么吗？


SEM对PS颗粒扫描结果分析——不同类型的图像能代表什么吗？-1
回复此楼

» 收录本帖的淘帖专辑推荐

有用数

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-09-22 17:14:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gxytju2008

专家顾问 (文坛精英)

【答案】应助回帖

感谢参与，应助指数 +1
感觉有点奇怪，SEM按理说看不出来实不实心的，只能获得表面信息，个人感觉黑点有点像污染，另外有没喷过金嗯，画质蛮差的，有机物很多的样子，还得好好洗洗，加速电压还能升点，分辨率比较差，PS，建议TEM，这尺度SEM不是太擅长了，尤其要有污染的话
赞一下(1人) 回复此楼
2楼2013-09-22 17:21:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

iris6550

新虫 (小有名气)
引用回帖:
2楼: Originally posted by gxytju2008 at 2013-09-22 17:21:06
感觉有点奇怪，SEM按理说看不出来实不实心的，只能获得表面信息，个人感觉黑点有点像污染，另外有没喷过金嗯，画质蛮差的，有机物很多的样子，还得好好洗洗，加速电压还能升点，分辨率比较差，PS，建议TEM，这尺度S ...

确实在Si片上镀了金膜做的。背景估计是金颗粒不是那么均匀的堆积造成的。样片一直在超净间里的干燥箱里放着，这样还是被有机物污染的吗？  以前只用AFM看过没做颗粒的镀金Si片，不太清楚刚镀好膜应该是什么样子。
另外，纳米颗粒造出来应该是什么样子的？有“壳”or没“壳”。另外一个片子照出来都是有清楚的壳的。不知道是不是正确的。
赞一下 回复此楼
3楼2013-09-23 09:50:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

s397464517

铁杆木虫 (职业作家)

【答案】应助回帖

感谢参与，应助指数 +1
纳米材料做SEM应该不会有外层那层壳，不过我做修饰连接蛋白质，在扫SEM的时候外层可以清楚地看见一层膜。不过和楼主的还是有区别的，我做的外层膜很薄。楼主可能是连上蛋白了？第二幅图，看着好像是几个颗粒团聚在一起了，粒径差距很明显，应该是隔了一段时间去做的吧
赞一下 回复此楼
资源地！http://emuch.net/bbs/taotie.php?action=view&ttid=10282
4楼2013-09-23 10:19:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gxytju2008

专家顾问 (文坛精英)

【答案】应助回帖

引用回帖:
3楼: Originally posted by iris6550 at 2013-09-23 09:50:52
确实在Si片上镀了金膜做的。背景估计是金颗粒不是那么均匀的堆积造成的。样片一直在超净间里的干燥箱里放着，这样还是被有机物污染的吗？  以前只用AFM看过没做颗粒的镀金Si片，不太清楚刚镀好膜应该是什么样子。
...

可以照个背景对比一下，另外我怀疑有可能污染是你溶液中的，表面活性剂有机物一类的，sem二次电子像只能反应很表层的信息的，几个nm，一般打不到中心的

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
5楼2013-09-23 10:45:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

iris6550

新虫 (小有名气)
引用回帖:
5楼: Originally posted by gxytju2008 at 2013-09-23 10:45:52
可以照个背景对比一下，另外我怀疑有可能污染是你溶液中的，表面活性剂有机物一类的，sem二次电子像只能反应很表层的信息的，几个nm，一般打不到中心的
...

照过背景，背景上面的小黑点应该是Au颗粒不够紧密，应该不是污染。
赞一下 回复此楼
6楼2013-09-23 14:21:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gxytju2008

专家顾问 (文坛精英)
引用回帖:
6楼: Originally posted by iris6550 at 2013-09-23 14:21:30
照过背景，背景上面的小黑点应该是Au颗粒不够紧密，应该不是污染。...

试试透射吧，我觉得不是Au的问题，从来没见过这个样子的基底
赞一下 回复此楼
7楼2013-09-23 14:29:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Kim_80603

新虫 (初入文坛)

【答案】应助回帖

感谢参与，应助指数 +1
感觉像脏东西，在SEM下做个EDS，这样就知道是否是你的东西，不过推荐做一个TEM！这个方法更适合你的样品！

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
8楼2013-09-24 07:57:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

iris6550

新虫 (小有名气)
引用回帖:
8楼: Originally posted by Kim_80603 at 2013-09-24 07:57:39
感觉像脏东西，在SEM下做个EDS，这样就知道是否是你的东西，不过推荐做一个TEM！这个方法更适合你的样品！

恩，谢谢！去找找附近做TEM的地方。
赞一下 回复此楼
9楼2013-09-24 10:58:21
