求助
]
SEM照片分析
已有1人参与

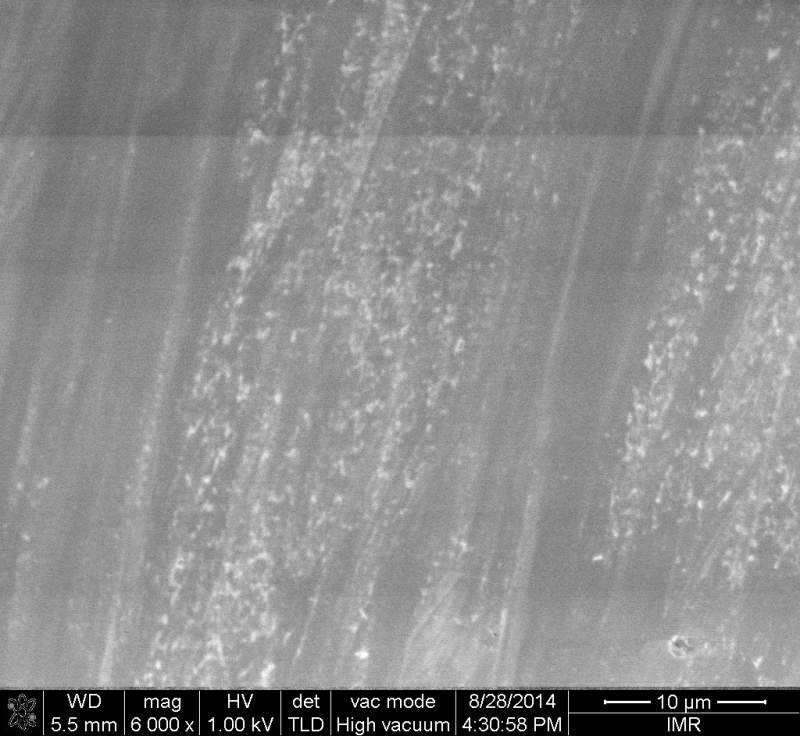

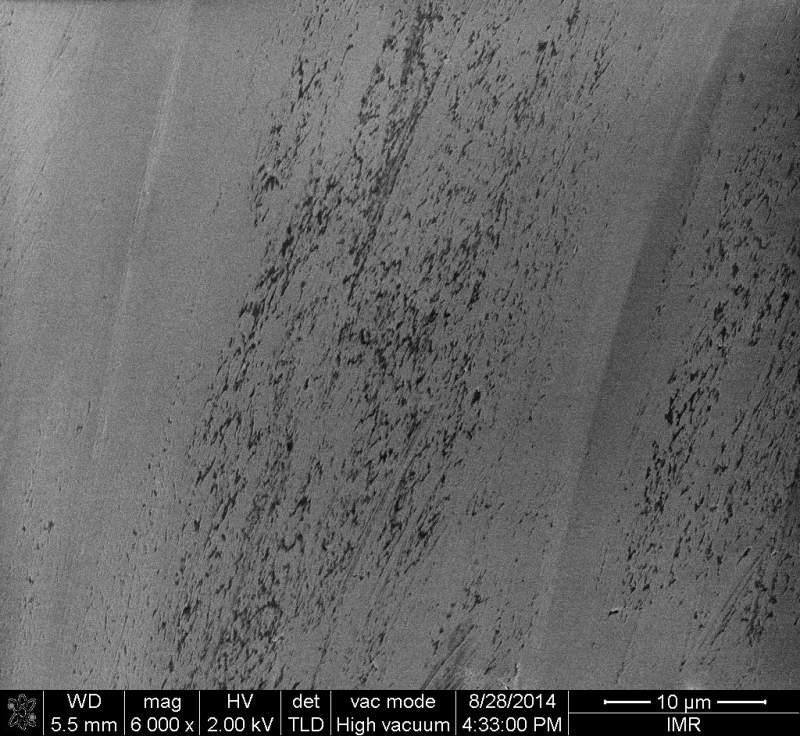

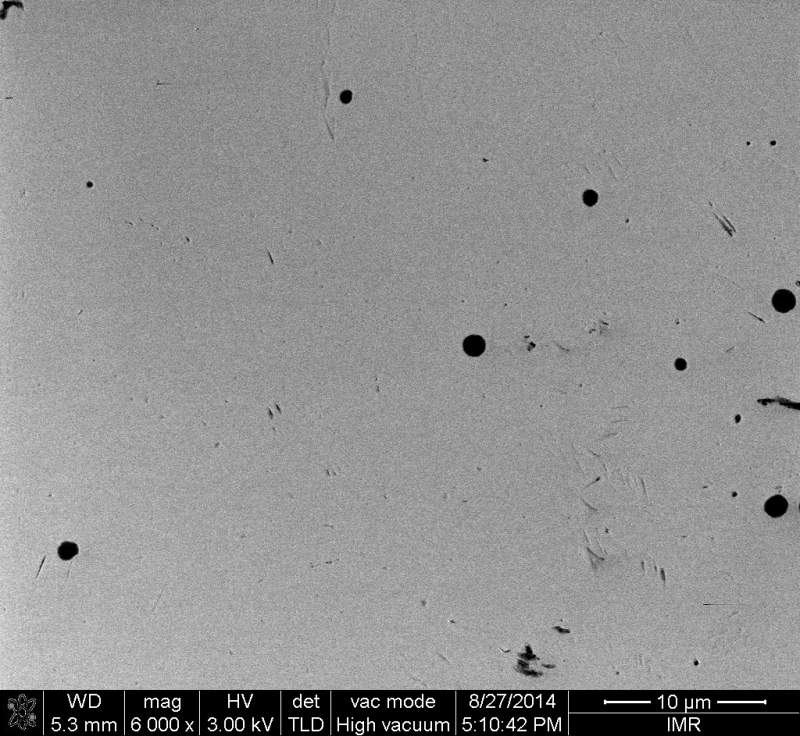

麻烦哪位大神帮我分析分析第一张图片的大黑圆点是坑还是团聚的颗粒 还有第二张和第三张图是同一张图 ,只是电压不同罢了,实在不懂为什么换个高电压白亮色的地方就变成黑色的了 求指教!万分感谢啊
500cycles ALD weichuli.jpg
500cycles ALD weichuli_001.jpg
回复此楼
» 猜你喜欢
北京工商大学中国轻工业聚合物发泡材料加工与应用重点实验室2026年博士研究生招生
已经有0人回复
北京工商大学中国轻工业聚合物发泡材料加工与应用重点实验室2026年博士研究生招生
已经有0人回复
冶金与矿业论文润色/翻译怎么收费?
已经有142人回复
北京工商大学中国轻工业聚合物发泡材料加工与应用重点实验室2026年博士研究生招生
已经有0人回复
北京工商大学中国轻工业聚合物发泡材料加工与应用重点实验室2026年博士研究生招生
已经有0人回复
关于授权的相关合作
已经有0人回复
北京科技大学/李亚庚教授招收2026年秋季入学博士生
已经有11人回复
省级国家级人才计划申报
已经有0人回复
浙江理工大学余厚咏教授团队招生(优秀研究生、申请考核的博士2-3名
已经有0人回复
浙江理工大学余厚咏教授团队招生(申请考核的博士2-3名
已经有0人回复
» 本主题相关价值贴推荐,对您同样有帮助:
SEM照片如何分析纤维素表面粗糙度
已经有4人回复
分析对比材料SEM,求解???
已经有4人回复
分析对比SEM,求解???
已经有6人回复
304不锈钢SEM图片分析
已经有12人回复
Al-Cu-Mg-Zn合金的SEM照片求分析
已经有12人回复
这个SEM图怎么分析
已经有7人回复
SEM 图像分析
已经有7人回复
SEM 能谱分析的问题
已经有16人回复
imageJ软件如何统计分析SEM图中颗粒物粒径分布?
已经有8人回复
SEM结果图是否有图像分析软件
已经有6人回复
求助SEM图分析
已经有4人回复
铜箔表面CVD石墨烯的SEM照片如何分析
已经有4人回复
帮忙分析下薄膜的SEM图
已经有8人回复
求水泥砂浆SEM分析
已经有7人回复
粉体SEM图片怎么分析?
已经有3人回复
SEM表征能看出什么来
已经有3人回复
陶粒负载微生物处理染料废水,对陶粒的SEM照片怎么分析?
已经有6人回复
【求助】帮忙分析W-Ni-Fe合金SEM照片
已经有10人回复
【求助】请高手帮忙分析下这两张SEM照片
已经有22人回复
1楼
2014-08-28 21:17:47
已阅
回复此楼
关注TA
给TA发消息
送TA红花
TA的回帖
xbzhu
至尊木虫
(著名写手)
吃货1号
应助: 31
(小学生)
金币: 18585.8
散金: 120
红花: 3
沙发: 1
帖子: 2031
在线: 176.3小时
虫号: 835603
注册: 2009-08-28
性别: GG
专业: 水泥与耐火材料
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与,应助指数 +1
plqIMR: 金币+10,
★
有帮助
2014-08-29 18:22:38
暗点是信号弱造成的,凸起和边缘是二次电子信号较强的区域,凹陷区域信号弱,从这个意义上讲“黑色”点是洞。另外楼主用的什么探头?这个探头没见过啊,恕我孤陋寡闻。
[ 发自小木虫客户端 ]
赞
一下
回复此楼
» 本帖已获得的红花(最新10朵)
plqIMR
2楼
2014-08-28 21:26:47
已阅
回复此楼
关注TA
给TA发消息
送TA红花
TA的回帖
plqIMR
新虫
(正式写手)
应助: 14
(小学生)
金币: 2434.1
散金: 29
红花: 4
帖子: 488
在线: 116.6小时
虫号: 3171833
注册: 2014-04-29
性别: GG
专业: 碳素材料与超硬材料
送红花一朵
引用回帖:
2楼
:
Originally posted by
xbzhu
at 2014-08-28 21:26:47
暗点是信号弱造成的,凸起和边缘是二次电子信号较强的区域,凹陷区域信号弱,从这个意义上讲“黑色”点是洞。另外楼主用的什么探头?这个探头没见过啊,恕我孤陋寡闻。

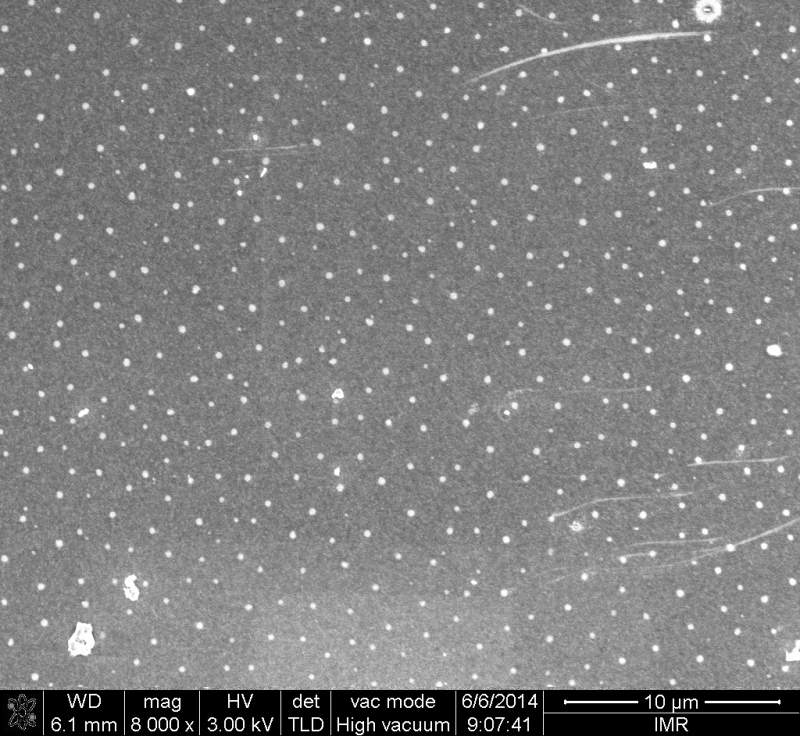

这个跟探头有关系吗?我只知道用的是FEI公司的Nova NanoSEM 430扫描电镜。另外如果只跟信号强弱有关,那么应该改变电压黑的区域依然会黑,亮的区域会一直亮 为什么下面两张图改变后明暗发生的反转呢 附图也是的 头大啊 实在不懂啊
赞
一下
回复此楼
3楼
2014-08-28 22:58:19
已阅
回复此楼
关注TA
给TA发消息
送TA红花
TA的回帖
madaowo
铁杆木虫
(著名写手)
应助: 141
(高中生)
金币: 6910
散金: 158
红花: 30
帖子: 1020
在线: 444.2小时
虫号: 1006787
注册: 2010-04-27
性别: GG
专业: 金属材料的微观结构
楼主首先解释下用的什么信号成像的,二次电子还是背散射?不同电子成像,衬度是不一样的
赞
一下
回复此楼
4楼
2014-08-29 15:14:19
