| 查看: 53 | 回复: 0 | |||
dlybkj捐助贵宾 (小有名气)
先进材料
|
[交流]
厚型防火涂料做厚就开裂？E-SPHERES®陶瓷微珠：骨架保形与低吸水解法
|
|

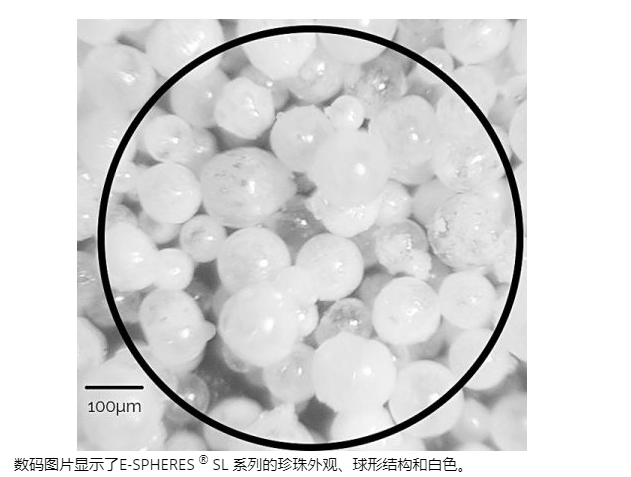

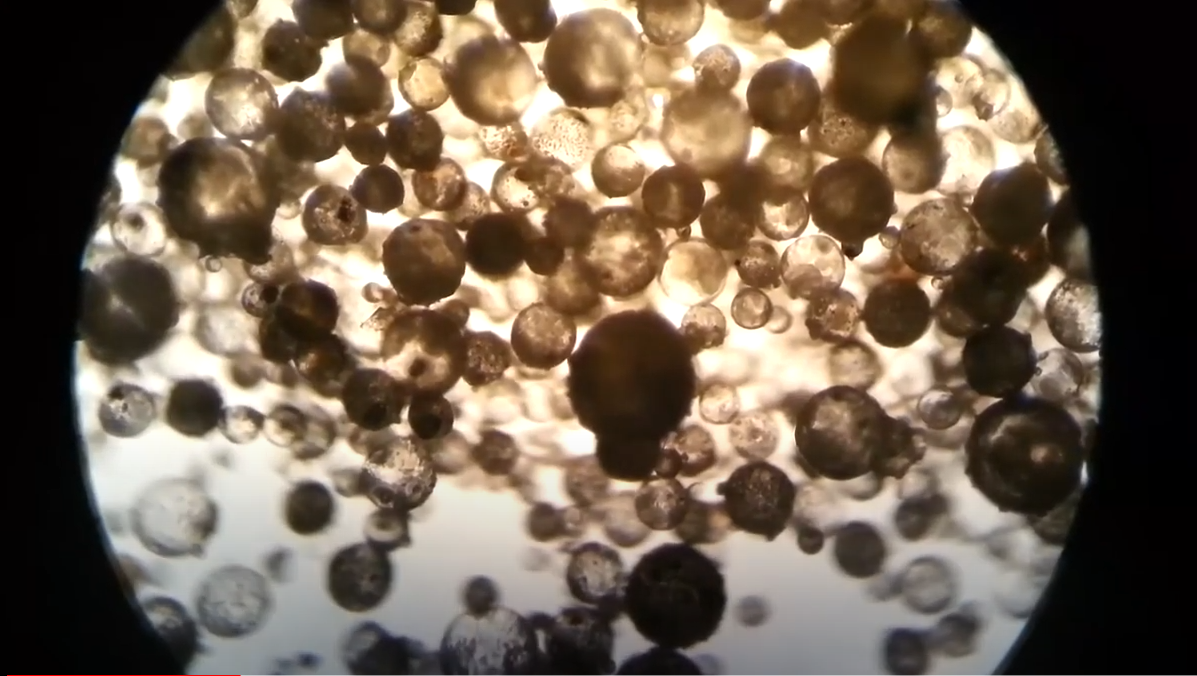

做厚型防火涂料配方的人都清楚一个现实：耐火极限要求越往上走，涂层就必须做得越厚，而空鼓、开裂、脱落的风险也跟着成倍增加。行业把成因归到基层处理、施工厚度和养护条件上，但落到材料本身，最先要看的是骨架——骨料。 厚型涂料靠骨料撑起隔热与成活率 GB 14907-2018把防火涂料分成膨胀型与非膨胀型。膨胀型分超薄型（≤3mm）与薄型（3至7mm）两档；厚型不发泡，完全依靠无机轻质骨料自身极低的导热系数，加上高温下的吸热反应，把钢基材的升温拖住。在这个体系里，骨料不是填充物，它的空腔形态和高温稳定性直接决定了涂层的隔热路径与结构强度。 骨料除了管隔热，还得管成活。国标对非膨胀型的干密度要求是室内≤500kg/m³、室外≤650kg/m³，对抗开裂性同样有严格验收。而这两项的核心变量依然是骨料。如果骨料吸水率高、颗粒强度弱，厚涂施工时就容易因为水分迁移产生收缩应力，从内部引发开裂脱落。骨料同时管着隔热和成活率，这是讨论填料时绕不开的前提。 真正的考验在1000-1350℃，而不是1700℃ 厚型防火涂料面对的火灾环境是有明确温度窗口的。无论是建筑纤维类火（ISO 834，60分钟945℃、120分钟1049℃），还是石化烃类火（UL 1709，5分钟即1093℃），或是隧道与海工喷射火（峰值约1350℃），温度基本落在1000-1350℃这个区间。 弄清这一点，选型的方向就变了。在这个窗口下，很多候选材料的耐温门槛其实都能过。耐温只是准入条件，不是区分度。真正拉开差距的，是材料在这个温度下骨架还保不保形、配料时吃不吃水、批次之间稳不稳定。 三类主流骨料，各有各的边界 膨胀蛭石耐火温度约1100-1300℃，价格不高，但属于层状亲水结构，体积吸水率高达200%-300%，厚涂时内部应力容易沿着层间走；膨胀珍珠岩更轻更便宜，但属于开孔泡沫结构，体积吸水率在200%-400%，且使用温度在保温方向和耐火材料方向有两套不同口径；漂珠的耐火度与陶瓷微珠同级，价格低，但作为粉煤灰分选物，壁厚与强度随煤质和锅炉参数波动，常压24小时进水率在6%左右，批次一致性难以保证。（注：以上膨胀蛭石与珍珠岩的吸水率均为体积法口径，若按质量法数值会低很多，比较时须统一口径。至于软化点在600℃左右的空心玻璃微珠，进不了1000℃以上的厚型体系，选型时可直接排除。） 厚型涂料的现场问题，说到底有两条失效链。一条是水：水泥基涂料吸水率可达15%-20%，吸水后体积膨胀3%-5%，表面与内部吸水速率不一致，应力集中在界面，先出微裂纹，再往层间贯穿。另一条是高温：骨料在火灾下软化粉化，涂层失去支撑，空腔塌陷，冷面温度失控。 这两条链，正好对应了优质骨料必须解决的两个核心：闭孔不吸水，高温保形。 E-SPHERES®给出的三件事：保形、不吃水、易调配 ● 耐温：熔点1600至1800℃，长期上限约1700℃，在1000至1350℃窗口内保持球形完整 ● 隔热：常温导热系数0.08至0.10，半真空空腔结构，隔热效率约90% ● 力学：压缩强度33MPa，搅拌与无气喷涂的剪切不易把球打碎，破碎率低 ● 密度：堆积比重0.3至0.4，有助于控制涂层整体重量 ● 稳定性：闭孔结构，吸水率极低，化学惰性、pH中性 ● 球形度：近乎规整球形，漂浮率不低于94%，批次一致性极高 一是保形。 在1000-1350℃这一段温度里它保持球形，不软化也不塌，空腔完整，热传导的阻断路径就一直在。涂层烧结之后，颗粒依然是刚性支撑点。 二是少水。 球壁封闭，水停在颗粒外面进不去，配料阶段不吃水，固化之后也不锁水，收缩应力的一个来源就此消失。吸水率这个变量一旦稳住，干密度、开裂和脱落的问题就解决了一大半。 三是可设计。 结合其33MPa的压缩强度和0.3-0.4的堆积比重，配方工程师可以通过调整骨料添加比例，灵活调控涂料的干密度、喷涂雾化和单遍厚度。球体强度高，在搅拌和喷涂中不易破碎，隔热性能就稳得住。 厚型防火涂料的骨料选择，说到底是在隔热、高温保形与施工成活率之间找平衡。选对了骨架材料，涂层厚度、干密度和抗开裂就不再是互相打架的难题。 适用方向 ●航空航天与耐烧蚀领域 ●石化化工与能源装置 ●海工平台与特种船舶 ●高价值公共与基建资产    |
回复此楼» 猜你喜欢
申博自荐 2篇一区TOP+1篇EI+2公开发明专利 2027博士申请
已经有3人回复
-
越来越担心硕士毕业后没有竞争力了
已经有12人回复
-
闲聊
已经有6人回复
-
申博求助
已经有4人回复
» 本主题相关商家推荐: (我也要在这里推广)
