应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 微米和纳米 » 学术交流 » 铜箔表面CVD石墨烯的SEM照片如何分析
51/1返回列表
查看: 2207  |  回复: 4
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

lx253249

新虫 (初入文坛)

[求助] 铜箔表面CVD石墨烯的SEM照片如何分析

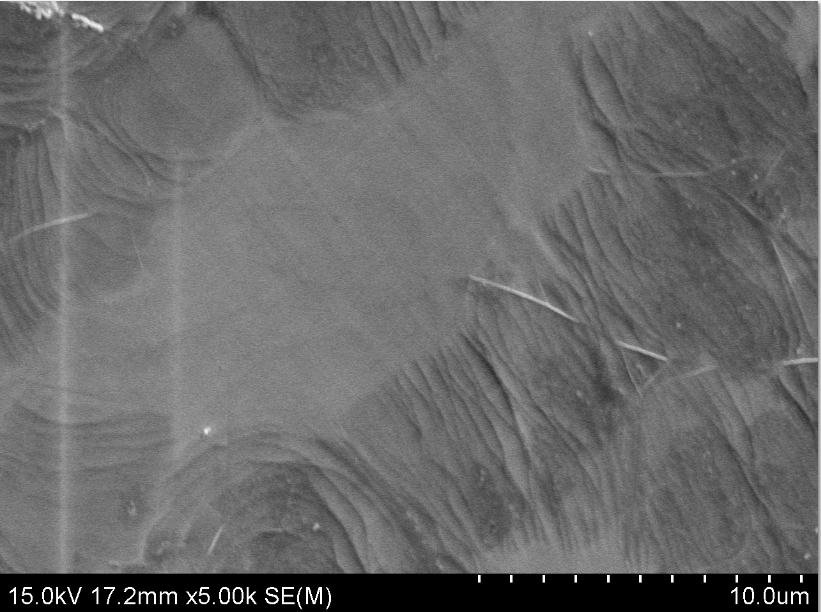

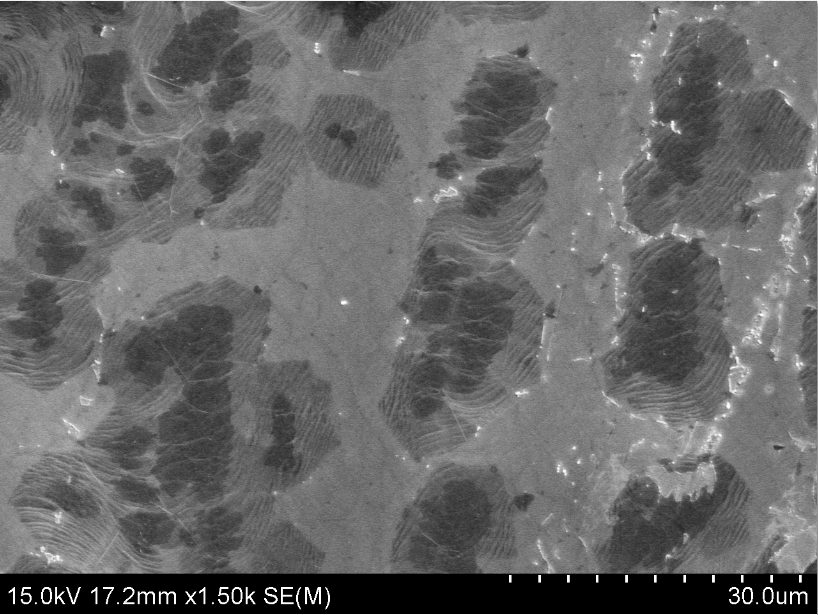

怎样通过SEM照片分析生长在铜箔表面的石墨烯的质量，我看文献上说SEM可以用于对样品进行大面积高效表征，请问大家一般都是怎么分析的呢？另外，论坛中有些人认为SEM表征石墨烯的意义不大，最终还是要通过拉曼，透光率，电阻率等性能进行表征，请问大家是如何看待的呢？  小虫刚刚接触石墨烯，望各位大神不吝赐教







回复此楼

» 收录本帖的淘帖专辑推荐

石墨烯小百科 资料

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-12-16 17:27:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wulishi8

专家顾问 (知名作家)

【答案】应助回帖

感谢参与，应助指数 +1
通过SEM大致可以判断石墨烯的尺寸，形状，结晶性（形状），均匀性；不同厚度的深浅颜色不一样，说明你的石墨烯不是层数均匀；褶皱和颜色的差别，很可能是由于石墨烯质量不是非常好，层数较多造成。具体的，还要通过别的测试手段综合起来判断，比如拉曼光谱，HRTEM等等。
赞一下 回复此楼
中山大学材料学院招聘博士后和专职研究员，年薪20万起，请站内联系，谢谢。
2楼2012-12-17 04:04:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lx253249

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by wulishi8 at 2012-12-17 04:04:46
通过SEM大致可以判断石墨烯的尺寸，形状，结晶性（形状），均匀性；不同厚度的深浅颜色不一样，说明你的石墨烯不是层数均匀；褶皱和颜色的差别，很可能是由于石墨烯质量不是非常好，层数较多造成。具体的，还要通过 ...

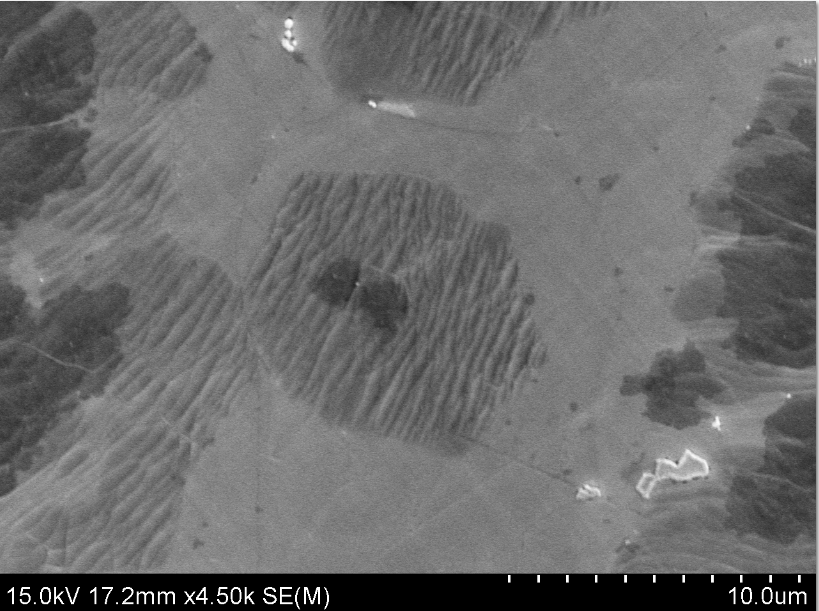

我的第一幅照片中的六角形的区域是石墨烯，那个六角形之外颜色较浅的区域可以认为是层数较少的石墨烯吗？
另外，那个六角形区域中的波纹是铜箔的台阶吗，为什么在六角形之外的区域没有呢？
赞一下 回复此楼
3楼2012-12-17 20:13:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wulishi8

专家顾问 (知名作家)

【答案】应助回帖

引用回帖:
3楼: Originally posted by lx253249 at 2012-12-17 20:13:14
我的第一幅照片中的六角形的区域是石墨烯，那个六角形之外颜色较浅的区域可以认为是层数较少的石墨烯吗？
另外，那个六角形区域中的波纹是铜箔的台阶吗，为什么在六角形之外的区域没有呢？...

如果石墨烯结晶好的话，那么出来的形状就应该是六边形的，如果长大之后和旁边的结合，才能形成更大的结晶。
你指的旁边的区域是在哪儿？目前来看，你的石墨烯较厚，也别黑的部分是特别厚的。除了六边形区域之外，应该没有石墨烯。
石墨烯本身就不是平的，所以波纹是正常的，但是因为你的厚度较大，所以看起来，波纹较明显。
建议：降低碳源浓度，调整气流流速，以及缩短反应时间，从而获得单层石墨烯。
赞一下(1人) 回复此楼
中山大学材料学院招聘博士后和专职研究员，年薪20万起，请站内联系，谢谢。
4楼2012-12-18 20:00:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lx253249

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by wulishi8 at 2012-12-18 20:00:55
如果石墨烯结晶好的话，那么出来的形状就应该是六边形的，如果长大之后和旁边的结合，才能形成更大的结晶。
你指的旁边的区域是在哪儿？目前来看，你的石墨烯较厚，也别黑的部分是特别厚的。除了六边形区域之外， ...

谢谢
回复此楼
5楼2012-12-18 21:46:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 lx253249 的主题更新
51/1返回列表
普通表情 龙 兔 虎 猫
信息提示
关闭
请填处理意见
关闭
