小木虫论坛-学术科研互动平台 » 计算模拟区 » 程序语言 » MATLAB/Mathematica » matlab 绘图问题
51/1返回列表
查看: 1395  |  回复: 11
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看
当前只显示满足指定条件的回帖，点击这里查看本话题的所有回帖

rainman0724

银虫 (小有名气)

[求助] matlab 绘图问题 已有2人参与

求哪位大神帮忙绘下下面式子的图，不胜感激！！
hc=(2.34e-2/f^2)*ln(hc/4)
f=(5.658*x+5.431*(1-x)-5.431)/5.431
要求绘出hc~f和hc~x的图

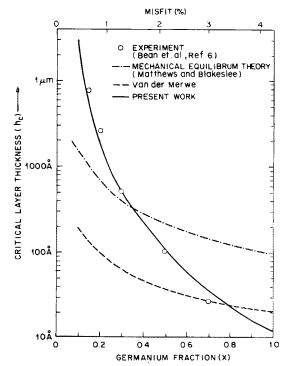

文献给出的该式子参考图如下：

matlab 绘图问题
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-08-22 15:35:40
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

dbb627

荣誉版主 (著名写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
rainman0724: 金币+2, ★有帮助 2014-08-22 21:29:53
>> ezplot('hc-(2.34e-2/f^2)*log(hc/4)')
>> ezplot('hc-(2.34e-2/((5.658*x+5.431*(1-x)-5.431)/5.431)^2)*log(hc/4)')
赞一下 回复此楼
The more you learn, the more you know, the more you know, and the more you forget. The more you forget, the less you know. So why bother to learn.
3楼2014-08-22 17:12:30
已阅   关注TA 给TA发消息 送TA红花 TA的回帖
查看全部 12 个回答

herowolf

木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★
感谢参与，应助指数 +1
rainman0724: 金币+4, ★有帮助 2014-08-22 21:56:33
先求 x～f
for x=1:n
f = ...
end

然后 定义
function hcf = myfun(hc, f)

hcf - (2.34e-2/f^2)*ln(hc/4) -hc;


再循环
for i = 1：n
hc(i) = fsolve(myfun,hc0)
end

最后
figure
plot(x,hc)
figure % same figure using hold on
plot (f,hc)

先试试看吧。
赞一下 回复此楼
2楼2014-08-22 16:58:17
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

rainman0724

银虫 (小有名气)
引用回帖:
3楼: Originally posted by dbb627 at 2014-08-22 17:12:30
>> ezplot('hc-(2.34e-2/f^2)*log(hc/4)')
>> ezplot('hc-(2.34e-2/((5.658*x+5.431*(1-x)-5.431)/5.431)^2)*log(hc/4)')

谢谢你的回复，ezplot这种方法我试过了，但是行不通啊，得到的结果跟参考文献给出的不同。
按照您的两种方法，分别作出的图为1和2.而第二种方法作的图什么也没有。
我当初的程序如下，但作出来的图就是跟参考文献不同，不知道到底为什么，求指点？
%syms h f;
%k=solve('h=2.34/100/f^2*log(h/4)')
%ezplot(k)
%axis([0,0.04,0,40])
matlab 绘图问题-1
赞一下 回复此楼
4楼2014-08-22 20:57:30
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

dbb627

荣誉版主 (著名写手)

【答案】应助回帖

★ ★
rainman0724: 金币+2, ★有帮助 2014-08-22 22:05:50

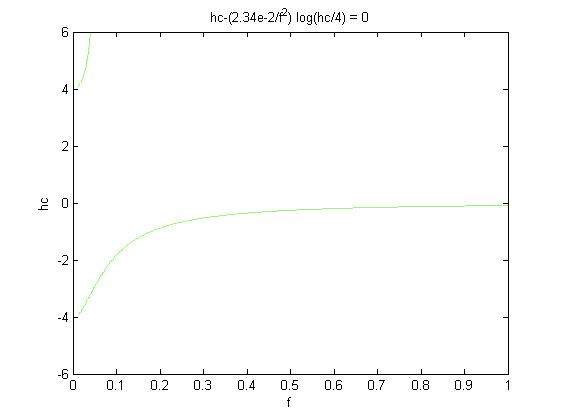

ezplot('hc-(2.34e-2/f^2)*log(hc/4)',[0 1 -6 6])


matlab 绘图问题-2

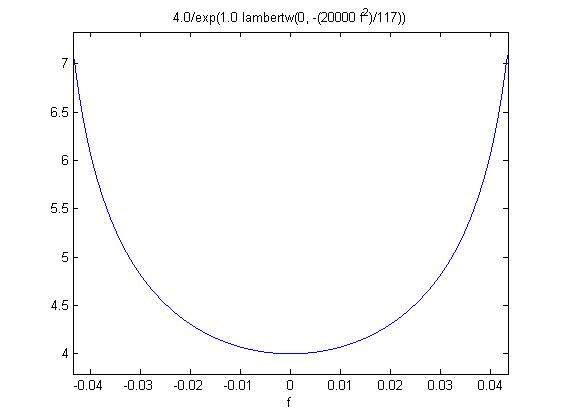

syms h f;
k=solve('h=2.34/100/f^2*log(h/4)','h')
ezplot(k(1))

k =

4.0/exp(1.0*lambertw(0, -(20000*f^2)/117))

matlab 绘图问题-3
赞一下 回复此楼
The more you learn, the more you know, the more you know, and the more you forget. The more you forget, the less you know. So why bother to learn.
5楼2014-08-22 21:12:40
已阅   关注TA 给TA发消息 送TA红花 TA的回帖
查看全部 12 个回答
