小木虫论坛-学术科研互动平台 » 化学化工区 » 高分子 » 测试表征 » GPC图谱怎么放到论文中符合要求
291/3返回列表123下一页
查看: 4268  |  回复: 28
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

yanechao

银虫 (正式写手)

[求助] GPC图谱怎么放到论文中符合要求 已有1人参与

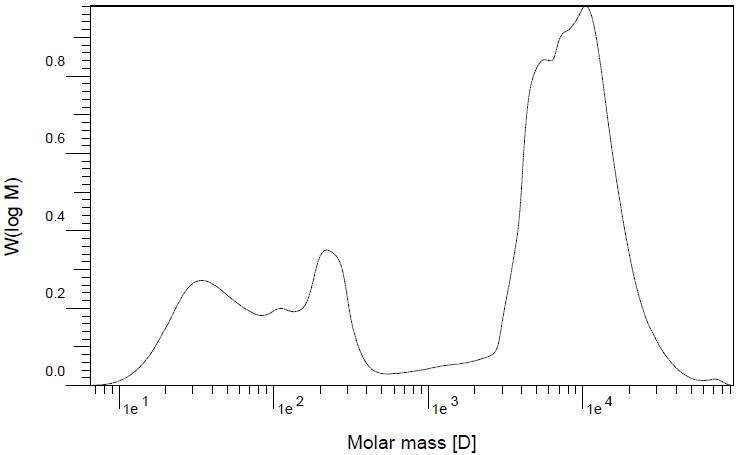

各位虫友，我想把GPC谱图放到论文中，但我现在有的只是一个pdf报告，请问怎么把它放到论文中，用截图感觉像素太低了，还是原始谱图就有其他的格式，还有质量分布图刻度线能设置向里吗

GPC图谱怎么放到论文中符合要求
回复此楼

» 收录本帖的淘帖专辑推荐

useful3.0 useful

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
一介污师
1楼 2014-07-31 09:25:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

很好很求是

木虫 (著名写手)
引用回帖:
18楼: Originally posted by yanechao at 2014-08-06 18:18:53
这是我我用第三列（Molar mass）X轴和第五列（rid1A/ELU）作图，不知道是否是分子量和强度（含量，比例）的图，然后我尝试把横坐标调整下设置成不均匀刻度，小分子量刻度多些，

...

通常的做法是用Retention time做横坐标，因为你这是用示差检测，用标样校准的，因此只是一个相对分子量不是绝对分子量，只有用光散射检测的才能得到绝对分子量

其实流出时间（retention time）和分子量是相对应的，先流出的（retention time 越小）是分子量大的，后流出的（retention time 越大）是小分子量的。因此一般习惯的图给出的是从左到右分子量递减的，你用分子量做横坐标大家看着会不习惯


另外你说你想比较不同分子量的分布，说句实话尽管你的样品是多分散的，但是测试GPC的柱子貌似分离效果并不好，虽然明显看出峰比较宽（第一个图最右边那个峰），并且有肩峰，但是并没有分开。一般情况下是不会把分子量小于1000的当成是你的聚合物样品，你第一个图中最左边的那些一般会当成溶剂峰，因此作图的时候基本都把这部分省去了。
赞一下(3人) 回复此楼
19楼2014-08-06 21:18:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

扶苏不灭

铜虫 (小有名气)
用原始数据自己作图才行，pdf报告只是给人看的，放到论文里面就不合适了。

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

yanechao
我是萨比，我就是大萨比
2楼2014-07-31 09:33:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yanechao

银虫 (正式写手)
送红花一朵
引用回帖:
2楼: Originally posted by 扶苏不灭 at 2014-07-31 09:33:41
用原始数据自己作图才行，pdf报告只是给人看的，放到论文里面就不合适了。

那请问原始数据是什么形式的？我这帮我做gpc的只给我一个pdf报告，做出来的图是类似的吗，还是，能否给一个画出来的图我看下
赞一下 回复此楼
一介污师
3楼2014-07-31 09:50:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

扶苏不灭

铜虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
内容已删除
赞一下 回复此楼
我是萨比，我就是大萨比
4楼2014-07-31 10:12:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

扶苏不灭

铜虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
yanechao: 金币+20, ★有帮助 2014-07-31 14:02:38
引用回帖:
3楼: Originally posted by yanechao at 2014-07-31 09:50:45
那请问原始数据是什么形式的？我这帮我做gpc的只给我一个pdf报告，做出来的图是类似的吗，还是，能否给一个画出来的图我看下...

具体要做成什么样子的图，看同行的做法嘛。不过一般是mv对时间t的图，至于图的格式，就要看期刊要求了。哦对了，到出数据也跟仪器不同有不同，有的是excel文件。不知道能不能帮到你。

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
我是萨比，我就是大萨比
5楼2014-07-31 10:16:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yanechao

银虫 (正式写手)
引用回帖:
5楼: Originally posted by 扶苏不灭 at 2014-07-31 10:16:29
具体要做成什么样子的图，看同行的做法嘛。不过一般是mv对时间t的图，至于图的格式，就要看期刊要求了。哦对了，到出数据也跟仪器不同有不同，有的是excel文件。不知道能不能帮到你。
...

嗯，谢谢，因为我是环境的，对这个不太了解，做GPC的师兄，做出来后，说得出来的是一个报告，我想用的图是分子量的大概分布，就是横坐标是分子量，纵坐标是分子量的相对含量比例百分比什么，类似我发上来的图就行，能发一份origin作图的方法吗
赞一下 回复此楼
一介污师
6楼2014-07-31 14:10:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

扶苏不灭

铜虫 (小有名气)
引用回帖:
6楼: Originally posted by yanechao at 2014-07-31 14:10:02
嗯，谢谢，因为我是环境的，对这个不太了解，做GPC的师兄，做出来后，说得出来的是一个报告，我想用的图是分子量的大概分布，就是横坐标是分子量，纵坐标是分子量的相对含量比例百分比什么，类似我发上来的图就行， ...

作图不难，就是origin的最基本的作图方法。看你的图，你是要强度对分子量作图是吧，那你就把原数据里导出强度和分子量两列就可以了吧。如果是origin作图不会的话，可以谷歌搜一下，教程蛮多的，如果是数据导出不会的话，找帮你做GPC的人，让他帮个忙导出应该就行了。
赞一下 回复此楼
我是萨比，我就是大萨比
7楼2014-07-31 14:48:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yanechao

银虫 (正式写手)
引用回帖:
7楼: Originally posted by 扶苏不灭 at 2014-07-31 14:48:48
作图不难，就是origin的最基本的作图方法。看你的图，你是要强度对分子量作图是吧，那你就把原数据里导出强度和分子量两列就可以了吧。如果是origin作图不会的话，可以谷歌搜一下，教程蛮多的，如果是数据导出不会 ...

嗯，你是说用GPC仪器软件导出数据?从“[Slice Data Table(Detector A-Ch1)]”后面的数据中选出分子量对强度作图？这我是看别人帖子说的，
赞一下 回复此楼
一介污师
8楼2014-07-31 15:08:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

扶苏不灭

铜虫 (小有名气)
内容已删除
回复此楼
我是萨比，我就是大萨比
9楼2014-07-31 15:18:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yanechao

银虫 (正式写手)
引用回帖:
9楼: Originally posted by 扶苏不灭 at 2014-07-31 15:18:44
是用GPC的数据分析软件导出，对的。但是你后面那个我也不清楚，软件不同导出的方法也不一样，找你那个师兄问问看。
...

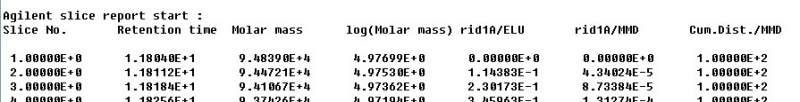

你好，我让做GPC的帮我导出了txt数据，但不太会看数据，横坐标是分子量，纵坐标强度含量的不知道是哪列数据，麻烦帮指出下
GPC图谱怎么放到论文中符合要求-1
赞一下 回复此楼
一介污师
10楼2014-08-01 10:33:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
