小木虫论坛-学术科研互动平台 » 化学化工区 » 高分子 » 测试表征 » GPC图谱怎么放到论文中符合要求
292/3返回列表上一页123下一页
查看: 4227  |  回复: 28
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

yanechao

银虫 (正式写手)
引用回帖:
10楼: Originally posted by yanechao at 2014-08-01 10:33:53
你好，我让做GPC的帮我导出了txt数据，但不太会看数据，横坐标是分子量，纵坐标强度含量的不知道是哪列数据，麻烦帮指出下

...

这是数据
赞一下 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : 001.TXT
    • 2014-08-01 10:39:02, 220.17 K
一介污师
11楼2014-08-01 10:39:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

扶苏不灭

铜虫 (小有名气)
引用回帖:
10楼: Originally posted by yanechao at 2014-08-01 10:33:53
你好，我让做GPC的帮我导出了txt数据，但不太会看数据，横坐标是分子量，纵坐标强度含量的不知道是哪列数据，麻烦帮指出下

...

http://muchong.com/html/201204/4401229.html 你自己看一下，是如何处理的。
赞一下 回复此楼
我是萨比，我就是大萨比
12楼2014-08-01 12:40:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yanechao

银虫 (正式写手)
引用回帖:
12楼: Originally posted by 扶苏不灭 at 2014-08-01 12:40:19
http://muchong.com/html/201204/4401229.html 你自己看一下，是如何处理的。...

嗯，谢谢，这个之前看到了
赞一下 回复此楼
一介污师
13楼2014-08-01 14:54:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

高贵的狼

木虫 (著名写手)
GPC在论文中一般都不用给出纵坐标，所以不用担心了，用很坐标画就好
赞一下 回复此楼
14楼2014-08-04 10:37:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yanechao

银虫 (正式写手)
引用回帖:
14楼: Originally posted by 高贵的狼 at 2014-08-04 10:37:00
GPC在论文中一般都不用给出纵坐标，所以不用担心了，用很坐标画就好

嗯，我需要知道各分子量的分布区间，及含量做个比较的
赞一下 回复此楼
一介污师
15楼2014-08-04 12:34:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

很好很求是

木虫 (著名写手)
4楼正解

把原始数据上传上来才行
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

yanechao
16楼2014-08-06 17:11:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yanechao

银虫 (正式写手)
送红花一朵
引用回帖:
16楼: Originally posted by 很好很求是 at 2014-08-06 17:11:42
4楼正解

把原始数据上传上来才行

嗯，谢谢，我用第三列（Molar mass）X轴和第五列（rid1A/ELU）作图，得到图感觉不是这样，与我想要的类似我1楼发的图不一样，附件是数据
赞一下 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : 原水总.TXT
    • 2014-08-06 18:12:36, 220.17 K
一介污师
17楼2014-08-06 18:12:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yanechao

银虫 (正式写手)
引用回帖:
17楼: Originally posted by yanechao at 2014-08-06 18:12:48
嗯，谢谢，我用第三列（Molar mass）X轴和第五列（rid1A/ELU）作图，得到图感觉不是这样，与我想要的类似我1楼发的图不一样，附件是数据...

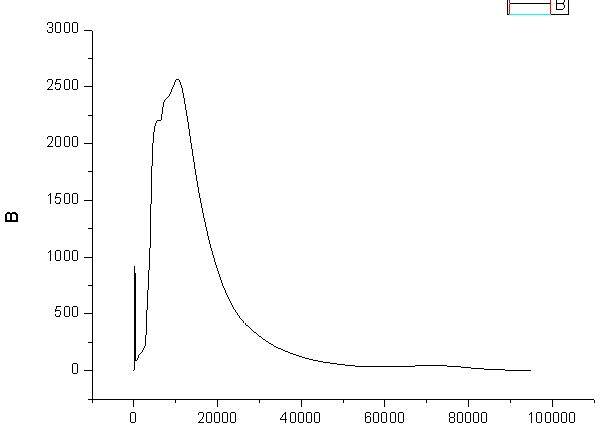

这是我我用第三列（Molar mass）X轴和第五列（rid1A/ELU）作图，不知道是否是分子量和强度（含量，比例）的图，然后我尝试把横坐标调整下设置成不均匀刻度，小分子量刻度多些，
GPC图谱怎么放到论文中符合要求
赞一下 回复此楼
一介污师
18楼2014-08-06 18:18:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

很好很求是

木虫 (著名写手)
引用回帖:
18楼: Originally posted by yanechao at 2014-08-06 18:18:53
这是我我用第三列（Molar mass）X轴和第五列（rid1A/ELU）作图，不知道是否是分子量和强度（含量，比例）的图，然后我尝试把横坐标调整下设置成不均匀刻度，小分子量刻度多些，

...

通常的做法是用Retention time做横坐标，因为你这是用示差检测，用标样校准的，因此只是一个相对分子量不是绝对分子量，只有用光散射检测的才能得到绝对分子量

其实流出时间（retention time）和分子量是相对应的，先流出的（retention time 越小）是分子量大的，后流出的（retention time 越大）是小分子量的。因此一般习惯的图给出的是从左到右分子量递减的，你用分子量做横坐标大家看着会不习惯


另外你说你想比较不同分子量的分布，说句实话尽管你的样品是多分散的，但是测试GPC的柱子貌似分离效果并不好，虽然明显看出峰比较宽（第一个图最右边那个峰），并且有肩峰，但是并没有分开。一般情况下是不会把分子量小于1000的当成是你的聚合物样品，你第一个图中最左边的那些一般会当成溶剂峰，因此作图的时候基本都把这部分省去了。
赞一下(3人) 回复此楼
19楼2014-08-06 21:18:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yanechao

银虫 (正式写手)
引用回帖:
19楼: Originally posted by 很好很求是 at 2014-08-06 21:18:28
通常的做法是用Retention time做横坐标，因为你这是用示差检测，用标样校准的，因此只是一个相对分子量不是绝对分子量，只有用光散射检测的才能得到绝对分子量

其实流出时间（retention time）和分子量是相对应 ...

嗯，谢谢。
我是环境专业的，这个水样是处理后的二级出水，是想看下处理前后的污水有机物的分子量分布变化，就是各分子量大概的比例变化，对于分子量和含量数值不需要那么准确，里面的分子量低分子量和高分子量应该都存在。
所以，最好能够得到分子量（相对分子量都行）的分布图，各区间的强度有显示（比如重量分数或者其他的衡量值），对于您所说的溶剂峰省去我觉得应该也没太大关系？

所以，我1楼贴出来的那个图我觉得应该符合我的需要，但是是截图的不能放到论文中，只能自己画了。还得请教你，怎么画能得到符合我要求的图，横坐标分子量，纵坐标强度图，不行的话横坐标流出时间，纵坐标强度也行。我自己尝试画了，一个不确定那两列是我需要的数据，画的感觉不是那么回事，不知道还存在什么问题呵。
赞一下 回复此楼
一介污师
20楼2014-08-07 08:38:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
