[求助] 交流阻抗谱分析 已有2人参与

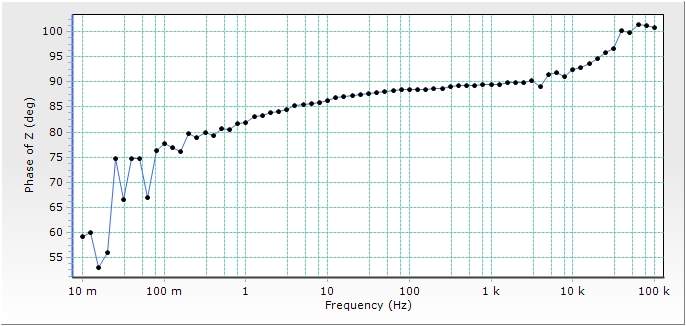

本人用电化学工作站对涂有防腐涂料的钢板进行测试,得到的相角对频率Bode图中高频的相位角大于90度,这是为什么呢?一般涂层好的话是接近90度呀。而我很多情况得到的谱图都大于90度,在模拟的时候应该如何选择模拟电路?什么元件引起的?求大神指导

交流阻抗谱分析
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

胡琪

铁杆木虫 (著名写手)

【答案】应助回帖

感谢参与,应助指数 +1
你应该给的不是这个图给阻抗实部和虚部的Nyquist图是由高频区的半圆和低频区的直线组成的,半圆半径的大小表示电极/溶液界面电子传递阻力大小,一般裸金电极几乎是一条直线,但是把范围托小的话,也可以观察到圆弧,裸碳糊电极就有很大的圆弧了,另外你可以把Nyquist图转换成Bode图或是Y-Y图,就可以看到圆弧了。
天地任我行
2楼2014-07-22 22:57:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chudi1smile

木虫 (初入文坛)

引用回帖:
2楼: Originally posted by 胡琪 at 2014-07-22 22:57:55
你应该给的不是这个图给阻抗实部和虚部的Nyquist图是由高频区的半圆和低频区的直线组成的,半圆半径的大小表示电极/溶液界面电子传递阻力大小,一般裸金电极几乎是一条直线,但是把范围托小的话,也可以观察到圆弧, ...

图我都有的,我这是涂层,不是裸露金属。这个图对应的Niquist图高频部分也不是规则的,高频的几个点会向外扩,即分布在坐标的第二象限,对应就是相角大于90度。我现在问题不是有没有圆弧,而是相角大于90度。个人觉得是溶液电阻为负值造成的,不知道这个是否解释的通。
3楼2014-07-23 08:47:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5702113016

金虫 (小有名气)

【答案】应助回帖

楼主,你的问题弄清楚了吗?我也遇到这样的问题了
一切都还好
4楼2018-12-10 11:13:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

csunshine

银虫 (小有名气)

5楼2019-12-01 14:12:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

一日禅

新虫 (初入文坛)

大神,冒昧问一下,我的阻抗数据只有频率和Z'Z''三个数据。怎么做出bode相位角和频率|Z|这两个图呢

发自小木虫IOS客户端
6楼2020-02-19 11:50:00
