小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 交流互助 » 交流阻抗谱的分析。。。。。。。各个频率区分别表示什么含义？急等毕业。。。。
71/1返回列表
查看: 2771  |  回复: 6
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

Graces618

新虫 (初入文坛)

[求助] 交流阻抗谱的分析。。。。。。。各个频率区分别表示什么含义？急等毕业。。。。 已有1人参与

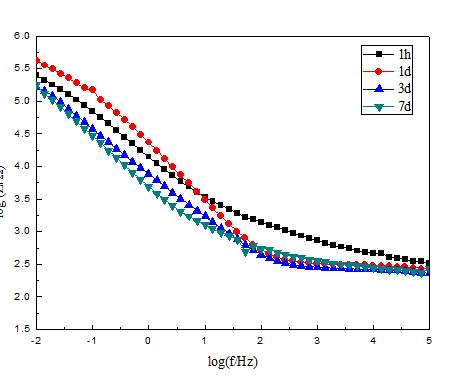

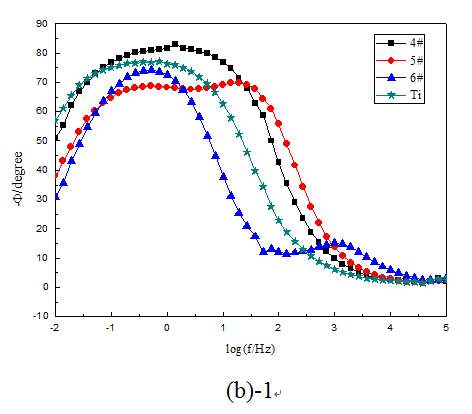

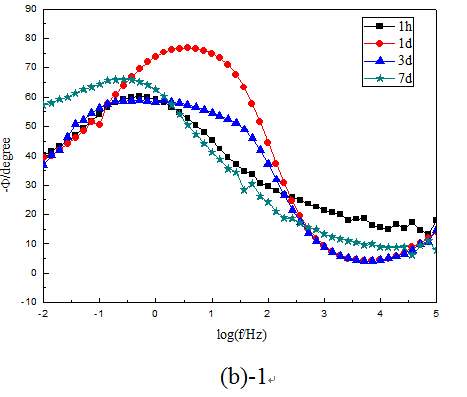

如题，做了几组交流阻抗谱图，临近毕业不会分析，阻抗谱中bode图中相位角图低、中、高频区表示什么意思？阻抗值图中低、中、高区表示什么？与等效电路中的各个元件如何对应？前两张图是试样直接做的腐蚀，后两张图是表面有一层氧化膜后做的腐蚀？急求解啊！！

交流阻抗谱的分析。。。。。。。各个频率区分别表示什么含义？急等毕业。。。。


交流阻抗谱的分析。。。。。。。各个频率区分别表示什么含义？急等毕业。。。。-1


交流阻抗谱的分析。。。。。。。各个频率区分别表示什么含义？急等毕业。。。。-2


交流阻抗谱的分析。。。。。。。各个频率区分别表示什么含义？急等毕业。。。。-3
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-06-10 10:24:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Graces618

新虫 (初入文坛)
求指导啊 ！！！！
回复此楼
2楼2014-06-10 10:34:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

binbinitaly

铁杆木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
Graces618: 金币+20, ★有帮助 2014-06-18 17:05:55
看你的Bode图应该就有一个时间常数，一般高频区对应溶液电阻，高频区无法具体确定，如果是一个时间常数的话是对应电荷转移电阻或者膜电阻，具体的可以参考下相关的文献。感觉你这图之间差别的规律性不强，个人感觉最好用等效电路拟合，利用拟合的结果进行分析
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

Graces618
既然选择了远方，便只顾风雨兼程！时间是检验一切的唯一标准！
3楼2014-06-10 10:59:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Graces618

新虫 (初入文坛)
送红花一朵
引用回帖:
3楼: Originally posted by binbinitaly at 2014-06-10 10:59:48
看你的Bode图应该就有一个时间常数，一般高频区对应溶液电阻，高频区无法具体确定，如果是一个时间常数的话是对应电荷转移电阻或者膜电阻，具体的可以参考下相关的文献。感觉你这图之间差别的规律性不强，个人感觉最 ...

感谢回复！对。。。就是规律性不好，用等效电路拟合了，但模型不一样，没办法比较。。。。就是各个试样要对比的话，不同的模型怎么对比呢，怎么说明问题呢。。。。
赞一下 回复此楼
4楼2014-06-10 14:00:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

binbinitaly

铁杆木虫 (著名写手)
引用回帖:
4楼: Originally posted by Graces618 at 2014-06-10 14:00:51
感谢回复！对。。。就是规律性不好，用等效电路拟合了，但模型不一样，没办法比较。。。。就是各个试样要对比的话，不同的模型怎么对比呢，怎么说明问题呢。。。。...

这要看你要研究什么了啊，看你这像是要研究不同材料之间耐蚀性的差异以及某种材料不同成膜时间后耐蚀性的差异吧？如果是这样的话就应该明确等效电路里那些是反应耐蚀性的参数，然后比较这些值。如果你要研究腐蚀行为的变化的话，就应该分析不同的等效电路之间的差别，即不同条件对应的等效电路不同。仅是个人意见，希望能有所帮助
赞一下 回复此楼
既然选择了远方，便只顾风雨兼程！时间是检验一切的唯一标准！
5楼2014-06-10 18:07:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Graces618

新虫 (初入文坛)
引用回帖:
5楼: Originally posted by binbinitaly at 2014-06-10 18:07:27
这要看你要研究什么了啊，看你这像是要研究不同材料之间耐蚀性的差异以及某种材料不同成膜时间后耐蚀性的差异吧？如果是这样的话就应该明确等效电路里那些是反应耐蚀性的参数，然后比较这些值。如果你要研究腐蚀行 ...

我觉得要分析等效电路之间的差别规律比较小，不好分析。。。。。所以先分析电阻值了。对了，还想请教一下，通常所说的容抗弧是指相角图中接近90°的弧吗？
赞一下 回复此楼
6楼2014-06-11 09:44:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

binbinitaly

铁杆木虫 (著名写手)
引用回帖:
6楼: Originally posted by Graces618 at 2014-06-11 09:44:14
我觉得要分析等效电路之间的差别规律比较小，不好分析。。。。。所以先分析电阻值了。对了，还想请教一下，通常所说的容抗弧是指相角图中接近90°的弧吗？...

容抗弧一般是指在Nyuist图里的半圆弧吧
赞一下 回复此楼
既然选择了远方，便只顾风雨兼程！时间是检验一切的唯一标准！
7楼2014-06-11 10:24:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
