[求助] 单晶体衍射花样如何确定晶体结构 已有2人参与

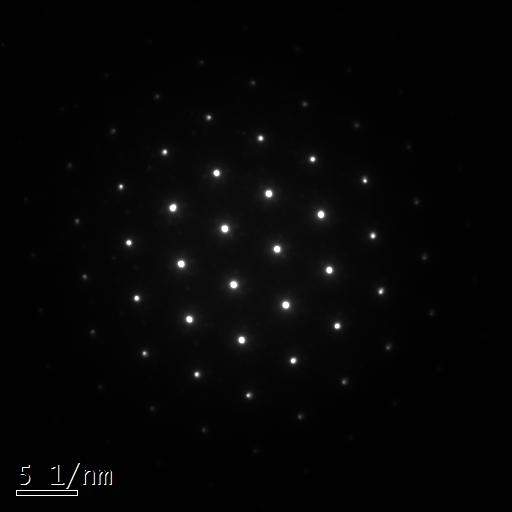

如图是一张镍基合金SPD的衍射花样,,如何确定晶体结构呢??、

单晶体衍射花样如何确定晶体结构
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

comeon
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

979540168

木虫 (著名写手)

【答案】应助回帖

感谢参与,应助指数 +1
哈哈,这一张衍射照片不能确定(这张可能有多种结构),同时对一个第二相做不同带轴的标定,再分析。
2楼2014-07-06 14:36:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tenghaishan

银虫 (小有名气)

引用回帖:
2楼: Originally posted by 979540168 at 2014-07-06 14:36:14
哈哈,这一张衍射照片不能确定(这张可能有多种结构),同时对一个第二相做不同带轴的标定,再分析。

感谢您的回答,,我是做平行四边形,发现R方比是1;3 能确定是 立方,如果我想确定是什么立方的,改怎么做呢?
标定之后才能进行物相鉴定么?
comeon
3楼2014-07-06 14:49:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

979540168

木虫 (著名写手)

【答案】应助回帖

引用回帖:
3楼: Originally posted by tenghaishan at 2014-07-06 14:49:15
感谢您的回答,,我是做平行四边形,发现R方比是1;3 能确定是 立方,如果我想确定是什么立方的,改怎么做呢?
标定之后才能进行物相鉴定么?...

请把你测量的r1,r2,r3 ,β角告诉我,我可以试着标定下。
通常,需要同时标定几个带轴下的衍射斑点。
标定的结果给出的是晶体结构,不是相结构?不明白你的意思。
4楼2014-07-08 11:19:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tenghaishan

银虫 (小有名气)

引用回帖:
4楼: Originally posted by 979540168 at 2014-07-08 11:19:21
请把你测量的r1,r2,r3 ,β角告诉我,我可以试着标定下。
通常,需要同时标定几个带轴下的衍射斑点。
标定的结果给出的是晶体结构,不是相结构?不明白你的意思。...

感谢您的帮助,这几天太忙了回复晚了,R1=R2=R3=0.2182nm
,这个平行四边形是菱形,夹角R1/R2=102度
单晶体衍射花样如何确定晶体结构-1

comeon
5楼2014-07-11 17:34:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

979540168

木虫 (著名写手)

【答案】应助回帖

引用回帖:
5楼: Originally posted by tenghaishan at 2014-07-11 17:34:41
感谢您的帮助,这几天太忙了回复晚了,R1=R2=R3=0.2182nm
,这个平行四边形是菱形,夹角R1/R2=102度

...

根据你的表述和我的测量,r1和r2之间的夹角为120度,非102度。若衍射斑点为这,个衍射斑点,那么对应的结构可能为六方、立方、三角结构。因此,如果需要结合其他带轴分析。如果想从这张照片区分,利用文献信息区分。
6楼2014-07-14 11:48:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tenghaishan

银虫 (小有名气)

引用回帖:
6楼: Originally posted by 979540168 at 2014-07-14 11:48:14
根据你的表述和我的测量,r1和r2之间的夹角为120度,非102度。若衍射斑点为这,个衍射斑点,那么对应的结构可能为六方、立方、三角结构。因此,如果需要结合其他带轴分析。如果想从这张照片区分,利用文献信息区分 ...

是的 ,是我笔误了,,感谢您的帮助,我在查查文献,在向您请教! thanks
comeon
7楼2014-07-14 17:10:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

vantasy

金虫 (小有名气)

【答案】应助回帖

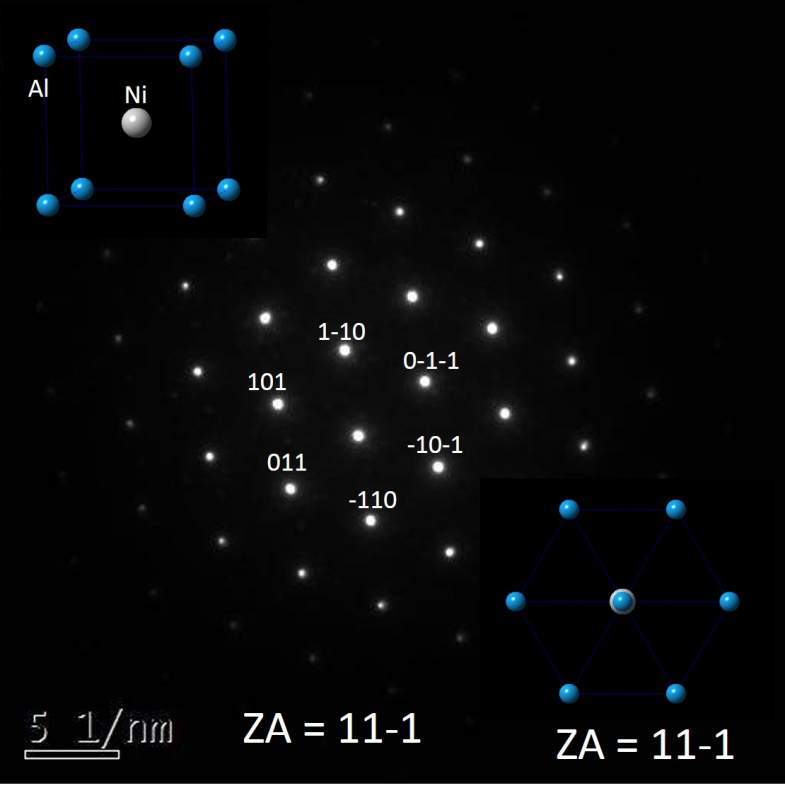

有冇可能是NiAl

NiAl的参数倒是可以标出来~
单晶体衍射花样如何确定晶体结构-2

8楼2014-07-25 16:21:59
