[交流] 请问这是单晶衍射花样吗？ 已有2人参与

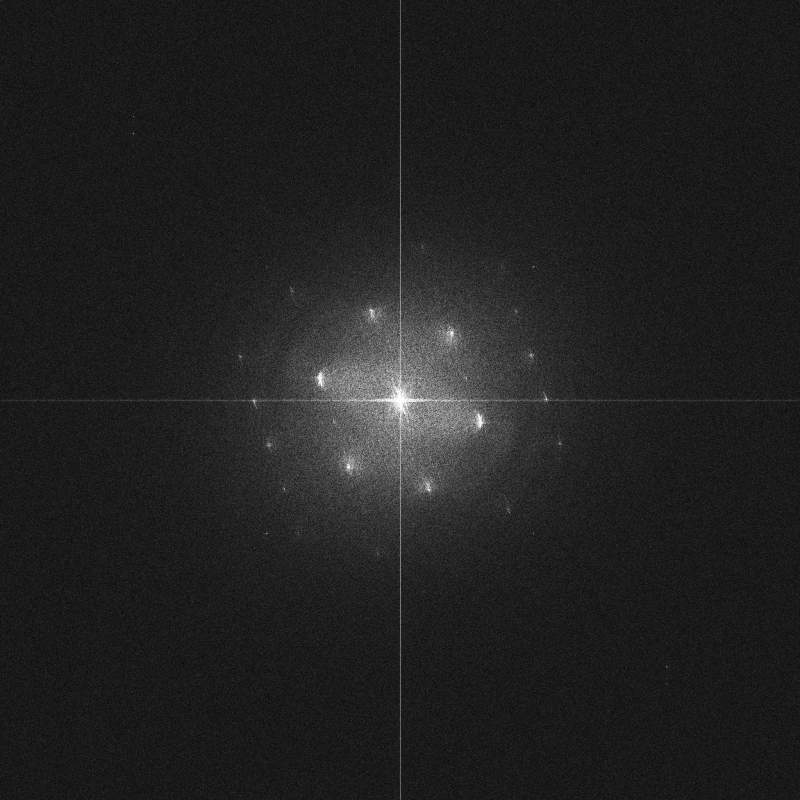

请问这是单晶衍射花样吗？

请问这是单晶衍射花样吗？
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-03-21 18:37:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

helitenthus
yes
2楼2014-03-21 20:20:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gxytju2008

专家顾问 (文坛精英)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
这个应该是高分辨FFT得到的，不算是拍到的衍射花样，这一块说明是单晶结构
赞一下 回复此楼
3楼2014-03-21 22:16:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

何道平

铁杆木虫 (正式写手)
引用回帖:
3楼: Originally posted by gxytju2008 at 2014-03-21 22:16:25
这个应该是高分辨FFT得到的，不算是拍到的衍射花样，这一块说明是单晶结构

为什么不是很圆的点呢？

[ 发自小木虫客户端 ]
赞一下 回复此楼
4楼2014-03-21 22:41:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gxytju2008

专家顾问 (文坛精英)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
4楼: Originally posted by 何道平 at 2014-03-21 22:41:52
为什么不是很圆的点呢？
...

这个FFT得到的不圆很正常，和手法，象散啥的一堆东西都有关系，问题不大的，具体的建议你亲手学会做几次透射基本就明白了
赞一下 回复此楼
5楼2014-03-21 22:58:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

何道平

铁杆木虫 (正式写手)
引用回帖:
5楼: Originally posted by gxytju2008 at 2014-03-21 22:58:17
这个FFT得到的不圆很正常，和手法，象散啥的一堆东西都有关系，问题不大的，具体的建议你亲手学会做几次透射基本就明白了...

发文章可以用这图吗？测的时候老师画了一个红框得到的，应该就是选区电子衍射吧？

[ 发自小木虫客户端 ]
赞一下 回复此楼
6楼2014-03-21 23:02:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gxytju2008

专家顾问 (文坛精英)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
6楼: Originally posted by 何道平 at 2014-03-21 23:02:34
发文章可以用这图吗？测的时候老师画了一个红框得到的，应该就是选区电子衍射吧？
...

不是。。这叫选区FFT，是HRTEM数学傅里叶变换得到的，选区电子衍射是真实用光阑套住照出来的，范围比这个大，发文章可以用的，不过你要做好标定，建议你好好看看透射书吧
赞一下 回复此楼
7楼2014-03-21 23:06:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

何道平

铁杆木虫 (正式写手)
引用回帖:
7楼: Originally posted by gxytju2008 at 2014-03-21 23:06:52
不是。。这叫选区FFT，是HRTEM数学傅里叶变换得到的，选区电子衍射是真实用光阑套住照出来的，范围比这个大，发文章可以用的，不过你要做好标定，建议你好好看看透射书吧...

好的，这尺寸和它对应的透射图尺寸应该是一致的吧？

[ 发自小木虫客户端 ]
赞一下 回复此楼
8楼2014-03-21 23:11:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gxytju2008

专家顾问 (文坛精英)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
8楼: Originally posted by 何道平 at 2014-03-21 23:11:14
好的，这尺寸和它对应的透射图尺寸应该是一致的吧？
...

FFT是倒异空间啊。。当然和透射的正空间尺寸不一样的，1/nm的单位的，这个只要用dm软件不用管这些的，软件自动给你换好
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

何道平
9楼2014-03-21 23:16:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

何道平

铁杆木虫 (正式写手)
送红花一朵
引用回帖:
9楼: Originally posted by gxytju2008 at 2014-03-21 23:16:09
FFT是倒异空间啊。。当然和透射的正空间尺寸不一样的，1/nm的单位的，这个只要用dm软件不用管这些的，软件自动给你换好...

恩，刚接触这些有点迷惑，谢谢

[ 发自小木虫客户端 ]
赞一下 回复此楼
10楼2014-03-21 23:43:29
